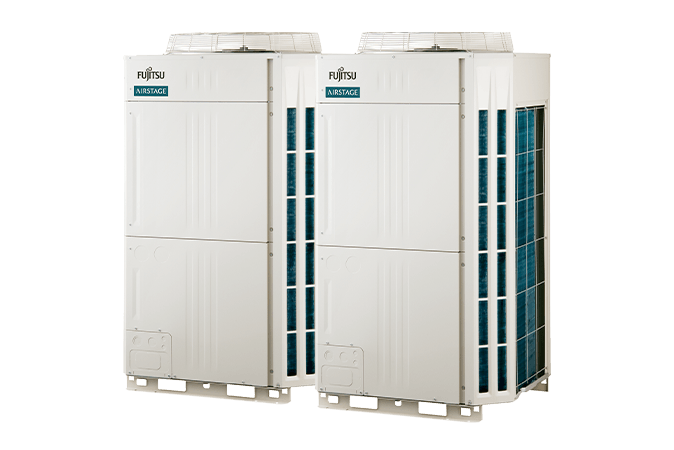

Värmeåtervinning av modulär typ VR-IV-serien AJY216GALDH

Specifikationer

Nominellt kapacitetsområde	24 HP
Max. antal anslutningsbara inomhusenheter^*1	2 - 52
Anslutningsbar kapacitet för inomhusenheter	16.8 - 100.5 kW

Bläddra

Strömkälla	Fas	Trefas
	Spänning	400 V
	Frekvens	50 Hz
Kapacitet	Kylning	67.0 kW
Kapacitet	Uppvärmning	67.0 kW
Ineffekt	Kylning	23.78 kW
Ineffekt	Uppvärmning	18.32 kW
EER	Kylning	2.82 W/W
COP	Uppvärmning	3.66 W/W
Luftflödeshastighet		11100 + 11100 m³/h
Ljudtrycksnivå^*2	Kylning	62 dB(A)
Ljudtrycksnivå^*2	Uppvärmning	66 dB(A)
Max. externt statiskt tryck		80 Pa
Kompressorns motoreffekt		7.5 x 1 + 7.5 x 1 kW
Värmeväxlarfläns		Blue Fin
Nettomått Höjd X Bredd X Djup		1690 x 930 x 765 mm 1690 x 930 x 765 mm
Nettovikt		262 kg 262 kg
Köldmedium	Typ	R410A
	Global uppvärmningspotential	2088
	Ladda	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T)
Anslutningsrörets diameter	Vätska	φ15.88 mm
	Utsläppsgas	φ28.58 mm
	Insugningsgas	φ34.92 mm
Max. höjdskillnad (Utomhusenhet: Övre/nedre)		50 / 40 m
Driftsområde	Kylning	-10 till 46 °CDB
	Uppvärmning	-20 till 21 °CDB
	Kylning / Uppvärmning	-10 till 21 °CDB

Bläddra

Obs!: Specifikationerna baseras på följande förhållanden.
Kylning:: Inomhustemperatur på 27 °C DB/19 °C WB och utomhustemperatur på 35 °C DB/24 °C WB.
Uppvärmning:: Inomhustemperatur på 20 °C DB//15 °C WB) och utomhustemperatur på 7 °C DB/6 °C WB.
Rörlängd:: 7,5 m. Höjdskillnad mellan utomhusenhet och inomhusenhet: 0 m. När kyldriften utförs vid en lufttemperatur utomhus under -5 °C måste utomhusenheten monteras i ett läge som är högre än eller samma som för inomhusenheter.

Utomhusenhet
