Modułowy typ odzyskiwania ciepła Seria V-IV AJY360LALDHH

Dane techniczne

Zakres mocy znamionowej	40 HP
Maks. liczba podłączanych jednostek wewnętrznych^*1	2 - 64
Moc podłączanych jednostek wewnętrznych	56.8 - 170.2 kW

Przewijanie

Źródło zasilania	Faza	Zasilanie 3-fazowe
	Napięcie	400 V
	Częstotliwość	50 Hz
Moc	Chłodzenie	113.5 kW
Moc	Ogrzewanie	113.5 kW
Moc wejściowa	Chłodzenie	35.90 kW
Moc wejściowa	Ogrzewanie	31.24 kW
EER	Chłodzenie	3.16 W/W
COP	Ogrzewanie	3.63 W/W
Prędkość przepływu powietrza		13000 + 13000 + 13000 m³/h
Poziom ciśnienia akustycznego^*2	Chłodzenie	66 dB(A)
Poziom ciśnienia akustycznego^*2	Ogrzewanie	68 dB(A)
Maks. zewnętrzne ciśnienie statyczne		82 Pa
Wyjście silnika elektrycznego sprężarki		11 x 1 + 11 x 1 + 11 x 1 kW
Wymiennik ciepła żeberkowy		Blue fin
Wymiary netto Wysokość X Szerokość X Głębokość		1690 x 1240 x 765 mm 1690 x 1240 x 765 mm 1690 x 1240 x 765 mm
Masa netto		275 kg 275 kg 275 kg
Czynnik chłodniczy	Typ	R410A
	Wpływ na globalne ocieplenie	2088
	Ładunek	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T)
Średnica łącznika rurowego	Płyn	φ19.05 mm
Średnica łącznika rurowego	Gaz	φ41.27 mm
Maks. różnica wysokości (Jednostka zewnętrzna: Góra/dół)		50 / 40 m
Zakres roboczy	Chłodzenie	-5 do 46 °CDB
Zakres roboczy	Ogrzewanie	-20 do 21 °CDB

Przewijanie

Uwaga:: Dane techniczne odpowiadają następującym warunkom.
Chłodzenie:: Temperatura wewnętrzna 27˚CDB / 19˚CWB i temperatura zewnętrzna 35˚CDB / 24˚CWB.
Ogrzewanie:: Temperatura wewnętrzna 20˚CDB / (15˚CWB) i temperatura zewnętrzna 7˚CDB / 6˚CWB.
Długość rury:: 7,5 m; różnica wysokości między jednostką zewnętrzną a jednostką wewnętrzną: 0 m. Jeśli chłodzenie będzie prowadzone przy temperaturze powietrza na zewnątrz poniżej -5°C, to jednostka zewnętrzna musi być zainstalowana w położeniu wyższym lub równym położeniu jednostek wewnętrznych.

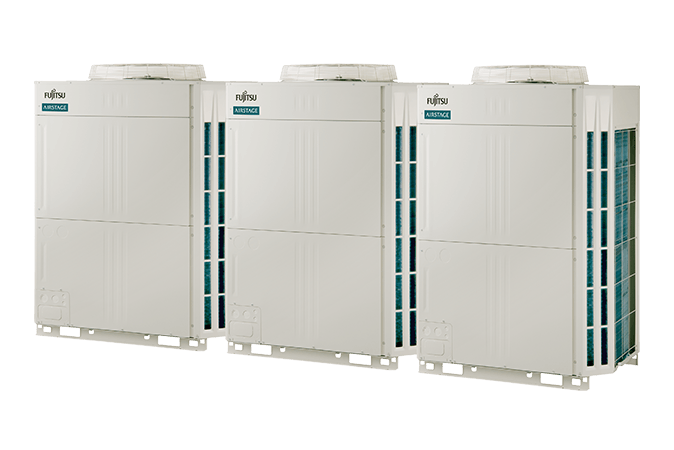

Jednostka zewnętrzna
