Modułowy typ odzyskiwania ciepła Seria V-IV AJY144LALDHH

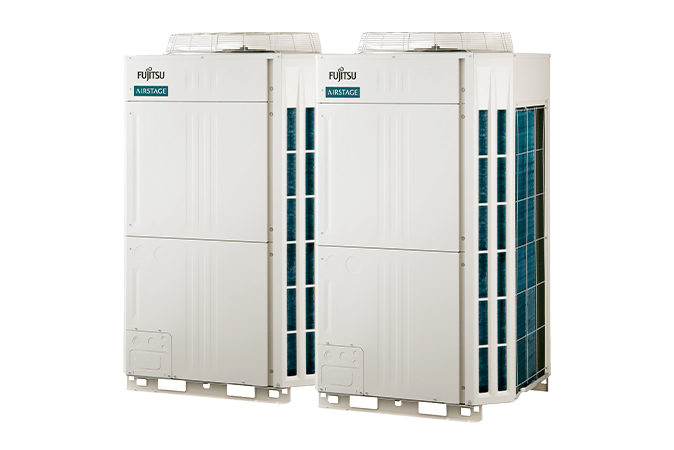

Jednostka zewnętrzna

Jednostka zewnętrzna :
AJY072LALDH
Jednostka zewnętrzna :
AJY072LALDH
Pobieranie :
Katalogi

Funkcje

  • Nowe inteligentne sterowanie czynnikiem chłodniczym
  • Wydajność w rzeczywistych warunkach pracy
  • Energooszczędne technologie, które zwiększają wydajność


Dane techniczne

Zakres mocy znamionowej 16 HP
Maks. liczba podłączanych jednostek wewnętrznych*1 2 - 34
Moc podłączanych jednostek wewnętrznych 22.4 - 67.2 kW
Przewijanie
Źródło zasilania Faza Zasilanie 3-fazowe
Napięcie 400 V
Częstotliwość 50 Hz
Moc Chłodzenie 44.8 kW
Ogrzewanie 44.8 kW
Moc wejściowa Chłodzenie 11.90 kW
Ogrzewanie 10.84 kW
EER Chłodzenie 3.76 W/W
COP Ogrzewanie 4.13 W/W
Prędkość przepływu powietrza 11100 + 11100 m³/h
Poziom ciśnienia akustycznego*2 Chłodzenie 61 dB(A)
Ogrzewanie 62 dB(A)
Maks. zewnętrzne ciśnienie statyczne 82 Pa
Wyjście silnika elektrycznego sprężarki 7.5 x 1 + 7.5 x 1 kW
Wymiennik ciepła żeberkowy Blue fin
Wymiary netto
Wysokość X Szerokość X Głębokość
1690 x 930 x 765 mm
1690 x 930 x 765 mm
Masa netto 252 kg
252 kg
Czynnik chłodniczy Typ R410A
Wpływ na globalne ocieplenie 2088
Ładunek 11.7 kg (24.4 CO2eq–T)
11.7 kg (24.4 CO2eq–T)
Średnica łącznika rurowego Płyn φ12.7 mm
Gaz φ28.58 mm
Maks. różnica wysokości
(Jednostka zewnętrzna: Góra/dół)
50 / 40 m
Zakres roboczy Chłodzenie -5 do 46 °CDB
Ogrzewanie -20 do 21 °CDB
Przewijanie
Uwaga:
Dane techniczne odpowiadają następującym warunkom.
Chłodzenie:
Temperatura wewnętrzna 27˚CDB / 19˚CWB i temperatura zewnętrzna 35˚CDB / 24˚CWB.
Ogrzewanie:
Temperatura wewnętrzna 20˚CDB / (15˚CWB) i temperatura zewnętrzna 7˚CDB / 6˚CWB.
Długość rury:
7,5 m; różnica wysokości między jednostką zewnętrzną a jednostką wewnętrzną: 0 m. Jeśli chłodzenie będzie prowadzone przy temperaturze powietrza na zewnątrz poniżej -5°C, to jednostka zewnętrzna musi być zainstalowana w położeniu wyższym lub równym położeniu jednostek wewnętrznych.

Wymiary

Jednostka zewnętrzna : AJY072LALDH / AJY072LALDH

Jednostka zewnętrzna
