Systemy AIRSTAGE™ VRF Seria VR-IV

Funkcje

08:38

Nowe inteligentne sterowanie czynnikiem chłodniczym

Fujitsu General proponuje nową jednostkę zewnętrzną z nowym systemem sterowania czynnikiem chłodniczym.

Nowy system sterowania czynnikiem chłodniczym może pracować z odpowiednim sterowaniem odpowiadającym obciążeniu cieplnemu pomieszczenia i może zapewnić wyższy komfort w pomieszczeniach. Nowy system kontroli czynnika chłodniczego może również zapewnić większą oszczędność energii.

* Poprawa uzyskana dzięki regulacji i rzeczywista sinusoida zależą od kombinacji jednostki wewnętrznej i warunków pracy systemu.

Zwiększenie liczby jednostek wewnętrznych, które można podłączyć

Zakres wydajności podłączanej jednostki wewnętrznej

Nowy model (VR-IV): 25%* do 150%

Obecny model (VR-II): 50% do 150%

* W przypadku typu modułowego jest dostępne od 25% do 49,9% wydajności całego systemu. (dotyczy pojedynczej jednostki)

Liczba możliwych do podłączenia jednostek wewnętrznych Kombinacja zapewniająca oszczędność miejsca

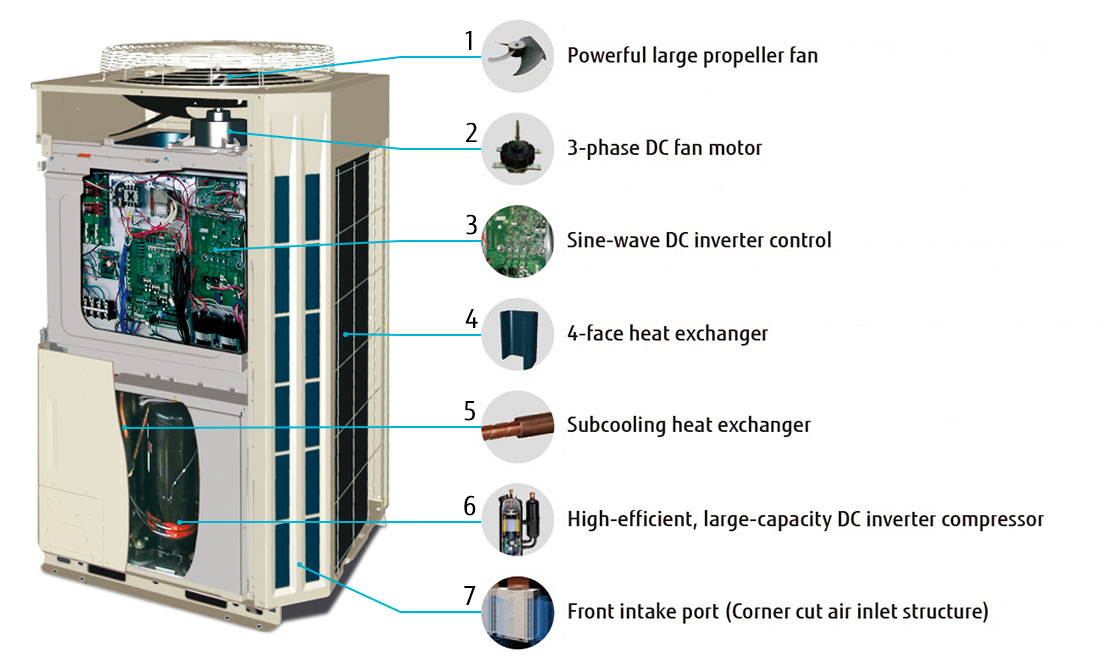

Energooszczędne technologie zwiększające wydajność operacyjną

Potężny, duży wentylator śmigłowy

Wentylator zaprojektowany przy użyciu CFD*1 osiąga zarówno wysoką wydajność, jak i cechuje się niskim poziomem hałasu.

*1.
CFD: Obliczeniowa dynamika płynów

3-fazowy silnik wentylatora zasilany prądem stałym

Zastosowanie zasilanego prądem stałym silnika wentylatora z zaawansowanym sterowaniem znacznie poprawia efektywność energetyczną. Ponadto silnik ten pracuje cicho.

Sterowanie falownikiem sinusoidalnym DC

Zastosowanie silnika z inteligentnym modułem mocy (IPM) zmniejsza straty przy przełączaniu i zapewnia wysoką sprawność.

4-stronny wymiennik ciepła

4-stronny wymiennik ciepła posiada większe efektywne pole powierzchni i znacznie poprawia wydajność wymiany ciepła.

Dochładzający wymiennik ciepła

Podwójna konstrukcja rurowa własnego projektu zapewnia wysoką wydajność wymiany ciepła.

Wysokowydajna sprężarka falownikowa prądu stałego

Wysokowydajna, podwójna sprężarka falownikowa prądu stałego o dużej wydolności pośredniej.

Przedni ukośny wlot powietrza

W przypadku instalacji kilku jednostek zewnętrznych, unikalnie ukształtowany przedni wlot powietrza poprawia przepływ powietrza do wymiennika ciepła.

Możliwość podłączenia większej ilości urządzeń (do zastosowań obejmujących wielu najemców)

Funkcja ta jest szczególnie efektywna w przypadku uruchamiania częściowej klimatyzacji w budowanym budynku. Prace instalacyjne mogą być elastycznie rozszerzane o kolejnego najemcę.

Obecny model (np. VR-II) o 12 KM: wymagana jest moc 6 KM na poziomie 50%.

Obecny model (np. VR-II) o 12 KM: wymagana jest moc 6 KM na poziomie 50%.

Typ modułowy

Jedna jednostka zewnętrzna zapewnia uzyskanie pełnej mocy podłączanych urządzeń wewnętrznych w całym systemie. (praca z 25% mocy przy wielu jednostkach nie jest dostępna).

Przykład: w celu uzyskania 25% wydajności (5 KM) z łącznej mocy 20 KM (2 jednostki po 10 KM) jedna jednostka zewnętrzna 10 KM pracuje z wydajnością 50% (5 KM). → przy pracy z 25% wydajności 2 jednostki nie są używane.

Dodatkowa instalacja bez wymiany rury głównej

Prace instalacyjne można wykonywać, stosując od początku średnicę rury głównej przewidzianą w ostatecznym systemie. W przeciwieństwie do obecnego modelu, zmiana rury głównej nie jest konieczna, co pozwala uniknąć dublowania pracy.

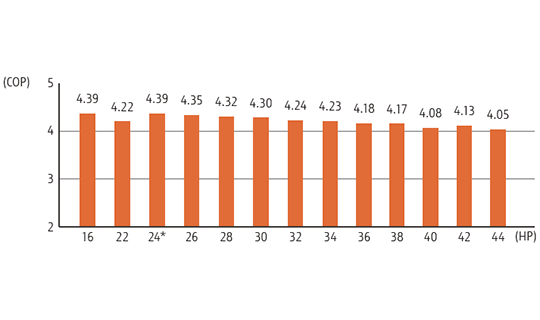

Wydajność w rzeczywistych warunkach pracy

Najwyższa klasa wysokiej wydajności COP (maks. ogrzewanie) jest osiągana dla wszystkich kombinacji dzięki naszej wyjątkowej konstrukcji wymiennika ciepła, wysokiej wydajności podwójnej sprężarce zasilanej prądem stałym i naszym własnym technologiom.

Kombinacja oszczędności miejsca

Kombinacja efektywności energetycznej

Do kombinacji 24-KM

Sprężarka z pełnym sterowaniem falownikowym

Sprężarka o dużej pojemności z falownikiem DC

Wysokowydajna, podwójna sprężarka falownikowa prądu stałego o dużej wydolności pośredniej.

Wiele elementów sterujących do zastosowań zewnętrznych

Gdy podłączonych jest kilka jednostek zewnętrznych, każda ze sprężarek działa niestandardowo. Zamiast używać jednej sprężarki przy pełnym obciążeniu i rozprowadzać czynnik chłodniczy do jednego wymiennika ciepła, w tej metodzie sterowania wykorzystuje się wszystkie sprężarki przy częściowym obciążeniu i czynnik chłodniczy jest rozprowadzany do wszystkich wymienników ciepła, co pozwala na poprawę ogólnej efektywności systemu.

Sterowanie czynnikiem chłodniczym w wymienniku ciepła

Wymiennik ciepła w jednostce zewnętrznej jest podzielony na dwie części (górną i dolną). Wydajność wymiennika ciepła poprawiono dzięki zastosowaniu optymalnej regulacji drogi czynnika chłodniczego, w której czynnik chłodniczy jest rozprowadzany w większym stopniu do górnego wymiennika ciepła, przez który przepływa większa ilość doprowadzanego powietrza.

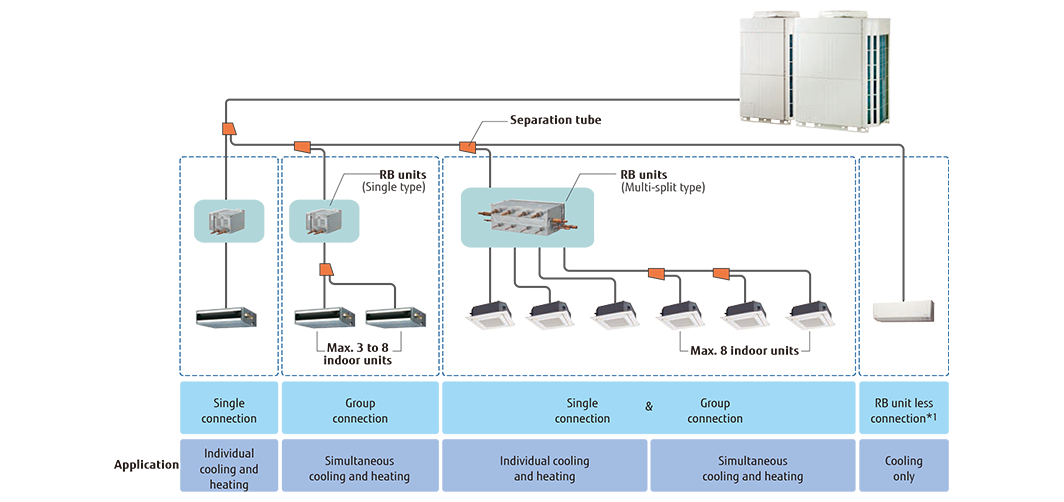

Elastyczne połączenie rurowe

Zastosowanie różnych rodzajów instalacji rurowej i podłączeń jednostek RB umożliwia elastyczną pracę instalacji rurowej czynnika chłodniczego, dopasowaną do układu podłogi i konstrukcji budynku.

  • Jednostkę RB można umieścić pomiędzy pierwszym odgałęzieniem a jednostką wewnętrzną.
  • Maksymalna różnica wysokości pomiędzy jednostkami RB wynosi 15 m.

*1. W przypadku używania tylko do chłodzenia nie jest wymagana jednostka RB.

Elastyczna instalacja jednostek RB

Mała i smukła konstrukcja nie zajmuje wiele miejsca. Wysokość: 198 mm!

  • Rura spustowa nie jest wymagana
  • Położenie skrzynki sterowania można zmienić w celu spełnienia warunków instalacji
  • Prosta instalacja, połączenie szeregowe

1-portowa skrzynka RB:

Swoboda instalacji

Elektryczna skrzynka sterowania może być zainstalowana po obu stronach jednostki RB!

Elektryczna skrzynka sterowania może być zainstalowana na górze jednostki RB!

4-portowa skrzynka RB:

2 zestawy zacisków przyłączeniowych zapewniające większą elastyczność

Dwie jednostki RB mogą być połączone szeregowo.

8/12-portowa skrzynka RB:

Łatwa konserwacja w ciasnych miejscach

Czynności konserwacyjne można wykonywać z boku.

Skrzynka elektryczna może być dostępna i serwisowana poprzez zsunięcie przedniej pokrywy.

Łatwy dostęp do części i ich wymiana nawet w ciasnych przestrzeniach wewnątrz stropu.

Jednostka RB (Typ multi-split / 8-odgałęzień)

Jednostka RB (Typ multi-split / 12-odgałęzień)
