Soojustagastuse modulaarne mudel VR-IV seeria AJY198GALDH

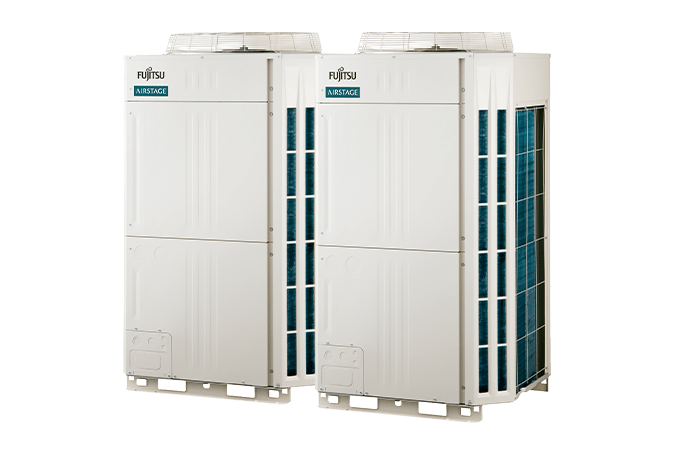

Välisseade

Välisseade :
AJY108GALDH
Välisseade :
AJY090GALDH
Allalaadimine :
Kataloogid

Funktsioonid

  • Jahutusaine uus ja nutikas juhtimine
  • Energiasäästutehnoloogia tööefektiivsuse suurendamiseks
  • Ulatuslik ühendusvahemik
  • Lisapaigaldus ilma põhitoru asendamata
  • Tegeliku töö efektiivsus
  • Täisinverteriga kompressor
  • Mitme välisseadme juhtimine
  • Soojusvaheti jahutusaine juhtimine
  • Paindlikud toruühendused
  • RB-seadme paindlik paigaldamine

Spetsifikatsioonid

Võimsuse nimivahemik 22 HP
Ühendatavate seadmete maksimumarv*1 2 - 47
Siseseadmete ühendatav võimsus 15.4 - 92.2 kW
Kerimine
Toiteallikas Faas 3-faasiline
Pinge 400 V
Sagedus 50 Hz
Võimsus Jahutamine 61.5 kW
Kütmine 61.5 kW
Sisendtoide Jahutamine 21.42 kW
Kütmine 16.54 kW
EER Jahutamine 2.87 W/W
COP Kütmine 3.72 W/W
Õhuvoolu näit 11100 + 11100 m³/h
Helirõhutase*2 Jahutamine 62 dB(A)
Kütmine 64 dB(A)
Max väline staatiline rõhk 80 Pa
Kompressorimootori väljund 7.5 x 1 + 7.5 x 1 kW
Soojusvaheti ribi Sinised ribid
Netomõõtmed
Kõrgus X Laius X Sügavus 		1690 x 930 x 765 mm
1690 x 930 x 765 mm
Netokaas 262 kg
262 kg
Jahutusaine Tüüp R410A
Globaalse soojenemise potentsiaal 2088
Laadimine 11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
Ühendustoru läbimõõt Vedelik φ15.88 mm
Väljutusgaas φ28.58 mm
Imigaas φ34.92 mm
Max kõrguserinevus
(Välisseade: Ülemine/alumine)		 50 / 40 m
Töövahemik Jahutamine -10 kuni 46 °CDB
Kütmine -20 kuni 21 °CDB
Jahutamine / Kütmine -10 kuni 21 °CDB
Kerimine
Märkus.
Spetsifikatsioonid põhinevad järgmistel tingimustel.
Jahutus:
Sisetemperatuur 27 °CDB/19 °CWB ja välistemperatuur 35 °CDB/24 °CWB.
Küte:
Sisetemperatuur 20 °CDB/(15 °CWB) ja välistemperatuur 7 °CDB/6 °CWB.
Toru pikkus:
7,5 m; välis- ja siseseadme kõrguserinevus: 0 m. Kui jahutamine toimub välistemperatuuril alla -5 °C, siis tuleb välisseade paigaldada kohta, mis asub siseseadmetega samal kõrgusel või kõrgemal.

Mõõtmed

Välisseade : AJY108GALDH / AJY090GALDH

Välisseade
