AIRSTAGE VRF-süsteemid Tavaomadused
08:38
Funktsioonid
Välissüsteemide tooteseeria
Suurem energiaefektiivsus
![](/shared/ee/img-0000-vrf-high-energy-efficiency-01.jpg)
Märkimisväärselt suuremat efektiivsust aitavad saavutada alalisvooluga töötavad kaks kruvipumpa, inverteritehnoloogia ja suur soojusvaheti.
Energiasäästufunktsioonid
Säästurežiim
![](/shared/ee/img-0000-vrf-economy-operation-01.jpg)
Säästurežiimi saab seadistada kaugjuhtimispuldiga. Aja jooksul alistatakse varem seadistatud temperatuur järk-järgult.
Seadistatava temperatuuri vahemikupiirang
![](/shared/ee/img-0000-vrf-room-temperature-set-point-limitation-01.jpg)
Seadistab toatemperatuurile miinimum- ja maksimumlimiidi, et tagada energiasäästujõudluse ja mugava keskkonna optimaalne tasakaal.
Automaatse väljalülituse taimer
- Kui taimeri aktiveerimisest on möödunud vastav aeg, siis lülitab siseseade ennast välja.
- Automaatväljalülituse taimerile saab määrata soovitud ajavahemiku.
Võimsuse säästurežiim
Töövõimsust saab nimivõimsusest alates vähendada viies etapis. See režiim vähendab maksimumvõimsust ja seadme maksimumkoormust.
![](/shared/ee/img-0000-vrf-auto-off-timer-01.jpg)
Parem mugavus
Jahutusaine vooluhulga täpne juhtimine
Alalisinverteri juhtimise ja siseseadme elektrooniliste ekspansiooniklappide eraldi juhtimine aitab saavutada jahutusaine täpse ja ühtlase voolu. Selle tulemusena saab toatemperatuuri valida 0,5 °C täpsusega.
Automaatne ümberlülitus
Kliimaseade lülitub automaatselt jahutus- ja kütterežiimide vahel vastavalt valitud temperatuurile ja toatemperatuurile.
Vaikne töö
Toa- ja välistemperatuurist sõltuvalt saab lülituda automaatselt kahe järgmise režiimi vahel: madal müratase on jõudlusest olulisem või jõudlus on madalast müratasemest olulisem. Seda funktsiooni saab juhtida välisseadme või süsteemikontrolleri välissisendiga.
![](/shared/ee/img-fcth-vrf-precision-refrigerant-flow-control-01.jpg)
![](/shared/ee/img-0000-vrf-auto-changeover-function-01.jpg)
Paindlik disain

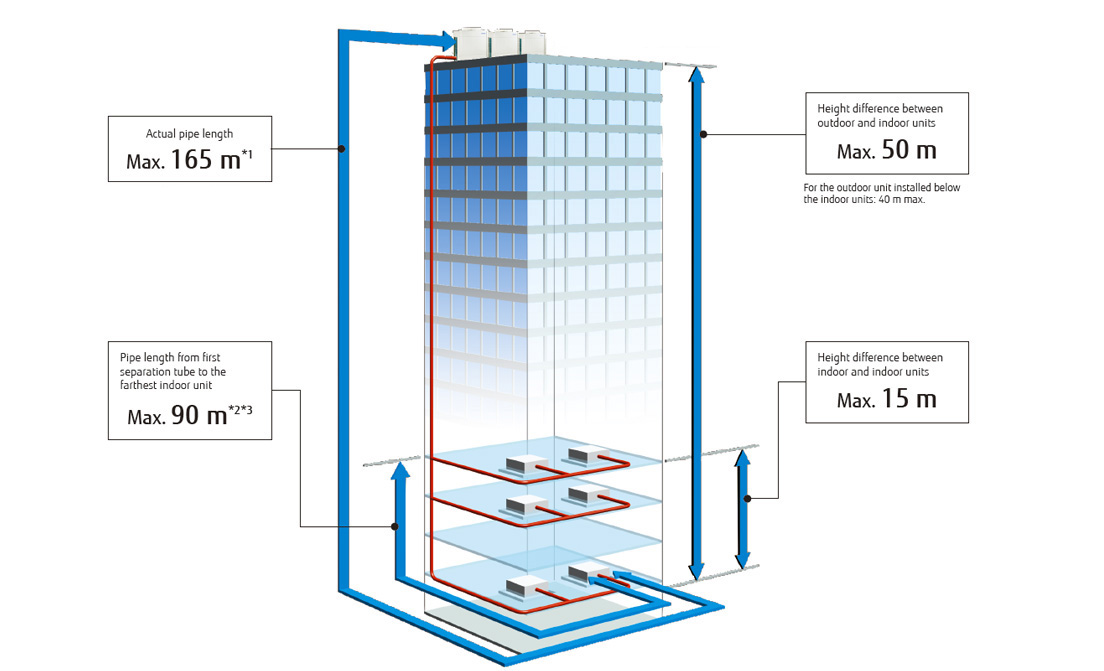

Toru max lubatud pikkus: 1 000 m
![](/shared/ee/img-0000-vrf-overall-piping-length-01.jpg)
AIRSTAGE V-III seeria ja V-II seeria
Oma klassi parimate torude max lubatud 1000 m pikkus suurendab paigalduse paindlikkust eri hoonetes.
- *1.
- VR-II, V-III ja V-II seeria torude maksimumpikkus on 150 m.
- *2.
- V-III seeria lähima siseseadme ja kaugeima välisseadme (alates esimesest eraldustorust) torude pikkus peab olema 60 m või väiksem.
- *3.
- VR-II ja V-II seerial kuni 60 m
Kõrge staatiline rõhk
![](/shared/ee/img-0000-vrf-high-static-pressure-01.jpg)
Standardse staatilise rõhu 82 Pa*4 saavutamiseks võib välisseadmega ühendada katte. See võimaldab välisseadme paigaldada kõrghoone seadmeruumi.
Suure läbimõõduga ventilaator ja alalismootor aitavad saavutada staatilise rõhu 82 Pa*4. See on eelmise põlvkonna mudeliga võrreldes umbes 2,6 korda suurem.
- *4.
- V-III, VR-II ja V-II seerial 80 Pa.
Suur töökindlus
Kauakestev töö*1
![](/shared/ee/img-0000-vrf-life-extending-operation-01.jpg)
Seadme võrdse tööaja tagamiseks on kompressorid seadistatud tööd alustama tsirkulaarses järjekorras.
- *1.
- Ühendatud kompressorite käivitus- ja seiskamisaegu muudetakse.
Kaitse vedeliku tagasivoolu eest
![](/shared/ee/img-0000-vrf-liquid-flow-back-protection-01.jpg)
Suur akumulaator püüab kinni veel aurustumata jahutusaine, et vältida jahutusaine suunamist kompressorisse.
Siniste ribidega soojusvaheti
![](/shared/ee/img-0000-vrf-adoption-of-blue-fin-heat-exchanger-01.jpg)
Välisseadme soojusvahetil on korrosioonikindlad sinised ribid.
Varutöö
![](/shared/ee/img-0000-vrf-backup-operation-01.jpg)
Ühe kompressori rikke korral alustavad ülejäänud kompressorid tööd varurežiimis*2.
- *2.
- Tagavaratöö ei pruugi olla võimalik kõikide rikketüüpide korral.
Jahutusaine täiustatud juhtimine*3
![](/shared/ee/img-0000-vrf-advanced-refrigerant-control-01.jpg)
Kompressori juhtloogika juhib inverteri kiirust, et tasakaalustada iga välisseadme jahutusaine massõhuvoolu kiirust.
- *3.
- Pole kasutatav AIRSTAGE J-III või J-IIS seeria korral
Lihtne paigaldus
Hea transporditavus
![](/shared/ee/img-0000-vrf-easily-transported-01.jpg)
- Kraana kasutamiseks saab välisseadme külge kinnitada tõsterihma.
- Välisseadet saab tõsta ja transportida kahveltõstukiga.
- See mahub väikesesse lifti.
Lihtne juurdepääs
![](/shared/ee/img-0000-vrf-easy-access-01.jpg)
Eemaldatav L-kujuline esipaneel pakub paigaldus- ja hooldustöödeks rohkem ruumi.
Mitu paigaldust saab lihtsasti ja tõhusalt läbi viia ka kitsastes kohtades.

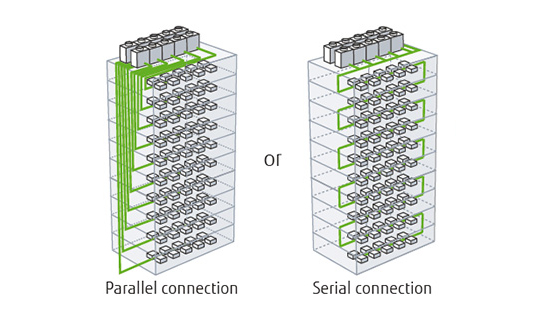

Juhtmete lihtne ühendamine
![](/shared/ee/img-0000-vrf-simple-wiring-work-01.jpg)
Juhtmete lubatud maksimumpikkus: 3 600 m
Sidejuhtmeid saab sujuvalt ja lihtsasti ühendada sise-, välisseadme ja RB-seadmetega.
* Aadressi automaatsäte pole jadamisi ühendatud mitme jahutussüsteemi korral kasutatav.
Aadressi automaatne seadistamine
![](/shared/ee/img-0000-vrf-automatic-address-setting-01.jpg)
Välisseadme tükkplaadi abil saab automaatselt määrata ühendatud siseseadmete, RB-seadmete ja signaalivõimendi aadressid.
Siseseadme või kaugjuhtimispuldiga saab aadresse määrata käsitsi.
Lihtne hooldada
- Liigutatav trükkplaatide paneel
- Võimaldab hooldustöödeks hõlpsamat juurdepääsu trükkplaadi taha.
- Lihtsasti loetav 7-segmendiline LED-näidik
- Näitab järgmisi töö- ja veaolekuid ilma eritööriistu kasutamata.
- Süsteemi töörežiim
- Väljundtemperatuur ja -rõhk
- Kompressori tööolek
- Tõrkega siseseadme aadress, veakood ja vigade arv
![](/shared/ee/img-0000-vrf-design-for-easy-maintenance-01.jpg)
Veaolekut saab kontrollida välisseadme näidikult.
Veaolekut saab kontrollida siseseadmete juhtmega kaugjuhtimispuldi abil.
Veakood kuvatakse LCD-näidikul.

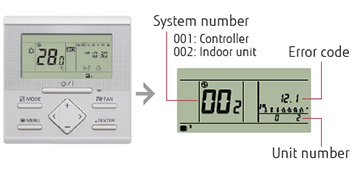

Juhtmega kaugjuhtimispult
![](/shared/ee/img-0000-vrf-wired-remote-controller-01.jpg)
Lihtne kaugjuhtimispult
![](/shared/ee/img-0000-vrf-simple-remote-controller-01.jpg)
Puutepaneeliga juhtmega kaugjuhtimispult
![](/shared/ee/img-0000-vrf-wired-remote-controller-touch-panel-01.jpg)
Veadiagnostika hooldustööriista tarkvaraga
![](/shared/ee/img-0000-vrf-error-diagnosis-by-service-tool-01.jpg)
Ühendus hooldustööriista tarkvaraga
- Hooldustööriistaga saab kontrollida ja analüüsida üksikasjalikku tööolekut ja hiljutiste vigade ajalugu.
- Pidevalt on võimalik salvestada viimase 5 minuti tööolekut.
Kaugseire
![](/shared/ee/img-0000-vrf-remote-monitoring-01.jpg)
Veebi vahendusel jälgimise süsteem võimaldab veavaba töö tagamiseks igal ajal Interneti kaudu kontrollida süsteemi tööolekut.
Hoone VRF-võrgusüsteemi saab Interneti kaudu reaalajas jälgida.
