Lämmön talteenotto, modulaarinen VR-IV Series AJY234GALDH

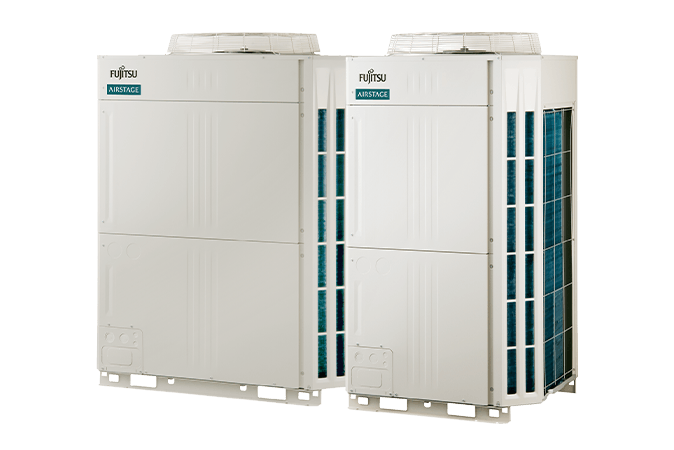

Ulkoyksikkö

Ulkoyksikkö :
AJY144GALDH
Ulkoyksikkö :
AJY090GALDH
Lataa :
Tuoteluettelot

Ominaisuudet

  • Uusi älykäs kylmäaineen ohjaus
  • Energiaa säästävä tekniikka, joka tehostaa toimintaa
  • Laajennettu liitäntäsuhde
  • Lisäasennus pääputkea vaihtamatta
  • Tehokkuutta todellisessa käytössä
  • Invertterikompressori
  • Usean ulkotoiminnon ohjaus
  • Lämmönvaihtimen kylmäaineen ohjaus
  • Joustava putkiliitäntä
  • RB-yksikön joustava asennus

Tekniset tiedot

Nimellistehoalue 26 HP
Yhdistettävien sisäyksiköiden enimmäismäärä*1 2 - 56
Sisäyksiköiden yhdistettävä teho 18.3 - 109.5 kW
Scroll
Virtalähde Vaihe 3-vaiheinen
Jännite 400 V
Taajuus 50 Hz
Teho Viilennys 73.0 kW
Lämmitys 70.0 kW
Ottoteho Viilennys 26.24 kW
Lämmitys 19.19 kW
EER Viilennys 2.78 W/W
COP Lämmitys 3.65 W/W
Ilmanvirtausnopeus 13000 + 11100 m³/h
Äänenpainetaso*2 Viilennys 63 dB(A)
Lämmitys 64 dB(A)
Suurin ulkoinen staattinen paine 80 Pa
Kompressorin moottoriteho 11 x 1 + 7.5 x 1 kW
Lämmönvaihtajan ripa Sininen ripa
Nettomitat
Korkeus X Leveys X Syvyys 		1690 x 1240 x 765 mm
1690 x 930 x 765 mm
Nettopaino 286 kg
262 kg
Kylmäaine Tyyppi R410A
Ilmaston lämmityspotentiaali 2088
Täyttö 11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
Liitäntäputken halkaisija Neste φ15.88 mm
Poistokaasu φ28.58 mm
Imukaasu φ34.92 mm
Suurin korkeusero
(Ulkoyksikkö: Ylä/ala)		 50 / 40 m
Toiminta-alue Viilennys -10 kohteeseen 46 °CDB
Lämmitys -20 kohteeseen 21 °CDB
Viilennys / Lämmitys -10 kohteeseen 21 °CDB
Scroll
Huomautus:
Tekniset tiedot perustuvat seuraaviin olosuhteisiin.
Viilennys:
Sisälämpötila 27 °CDB / 19 °CWB, ulkolämpötila 35 °CDB / 24 °CWB.
Lämmitys:
Sisälämpötila 20 °CDB / (15 °CWB), ulkolämpötila 7 °CDB / 6 °CWB.
Putken pituus:
7,5 m; Ulko- ja sisäyksikön välinen korkeusero: 0 m. Jos viilennystä käytetään ulkolämpötilan ollessa alle -5  C, ulkoyksikkö on asennettava korkeammalle tai samalle tasolle kuin sisäyksiköt.

Mitat

Ulkoyksikkö : AJY144GALDH / AJY090GALDH

Ulkoyksikkö
