Lämmön talteenotto, modulaarinen VR-IV Series AJY162GALDH

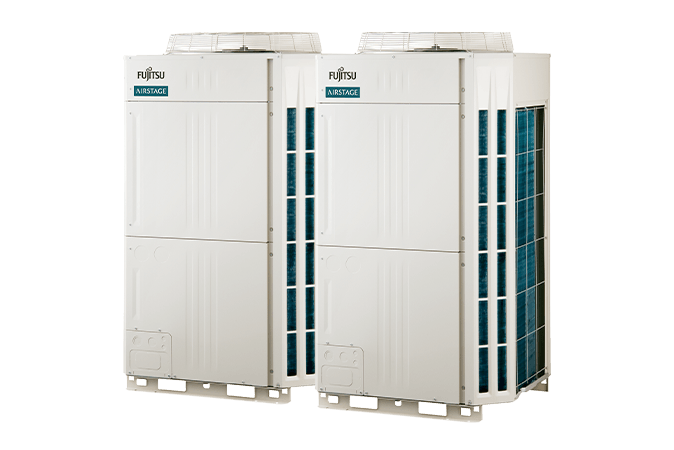

Ulkoyksikkö

Ulkoyksikkö :
AJY090GALDH
Ulkoyksikkö :
AJY072GALDH
Lataa :
Tuoteluettelot

Ominaisuudet

  • Uusi älykäs kylmäaineen ohjaus
  • Energiaa säästävä tekniikka, joka tehostaa toimintaa
  • Laajennettu liitäntäsuhde
  • Lisäasennus pääputkea vaihtamatta
  • Tehokkuutta todellisessa käytössä
  • Invertterikompressori
  • Usean ulkotoiminnon ohjaus
  • Lämmönvaihtimen kylmäaineen ohjaus
  • Joustava putkiliitäntä
  • RB-yksikön joustava asennus

Tekniset tiedot

Nimellistehoalue 18 HP
Yhdistettävien sisäyksiköiden enimmäismäärä*1 2 - 39
Sisäyksiköiden yhdistettävä teho 12.6 - 75.6 kW
Scroll
Virtalähde Vaihe 3-vaiheinen
Jännite 400 V
Taajuus 50 Hz
Teho Viilennys 50.4 kW
Lämmitys 50.4 kW
Ottoteho Viilennys 15.79 kW
Lämmitys 12.75 kW
EER Viilennys 3.19 W/W
COP Lämmitys 3.95 W/W
Ilmanvirtausnopeus 11100 + 11100 m³/h
Äänenpainetaso*2 Viilennys 60 dB(A)
Lämmitys 62 dB(A)
Suurin ulkoinen staattinen paine 80 Pa
Kompressorin moottoriteho 7.5 x 1 + 7.5 x 1 kW
Lämmönvaihtajan ripa Sininen ripa
Nettomitat
Korkeus X Leveys X Syvyys 		1690 x 930 x 765 mm
1690 x 930 x 765 mm
Nettopaino 262 kg
262 kg
Kylmäaine Tyyppi R410A
Ilmaston lämmityspotentiaali 2088
Täyttö 11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
Liitäntäputken halkaisija Neste φ15.88 mm
Poistokaasu φ22.22 mm
Imukaasu φ28.58 mm
Suurin korkeusero
(Ulkoyksikkö: Ylä/ala)		 50 / 40 m
Toiminta-alue Viilennys -10 kohteeseen 46 °CDB
Lämmitys -20 kohteeseen 21 °CDB
Viilennys / Lämmitys -10 kohteeseen 21 °CDB
Scroll
Huomautus:
Tekniset tiedot perustuvat seuraaviin olosuhteisiin.
Viilennys:
Sisälämpötila 27 °CDB / 19 °CWB, ulkolämpötila 35 °CDB / 24 °CWB.
Lämmitys:
Sisälämpötila 20 °CDB / (15 °CWB), ulkolämpötila 7 °CDB / 6 °CWB.
Putken pituus:
7,5 m; Ulko- ja sisäyksikön välinen korkeusero: 0 m. Jos viilennystä käytetään ulkolämpötilan ollessa alle -5  C, ulkoyksikkö on asennettava korkeammalle tai samalle tasolle kuin sisäyksiköt.

Mitat

Ulkoyksikkö : AJY090GALDH / AJY072GALDH

Ulkoyksikkö
