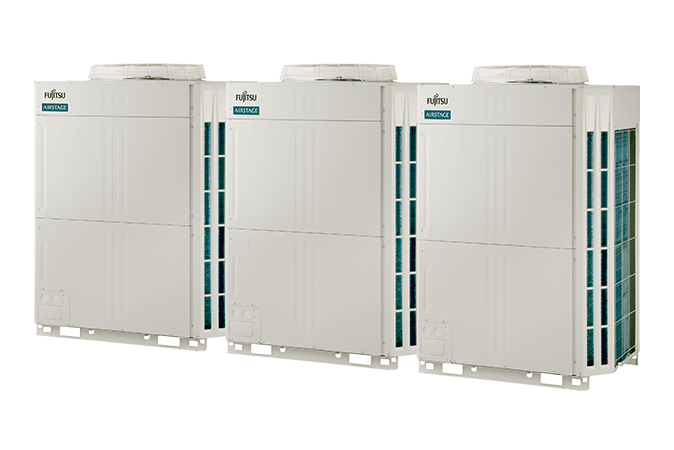

Type modulaire à récupération de chaleur Série V-IV AJY432LALDH

Unité extérieure

Unité extérieure :
AJY144LALDH
Unité extérieure :
AJY144LALDH
Unité extérieure :
AJY144LALDH
Télécharger :
Catalogues

Caractéristiques

  • Nouveau contrôle intelligent du fluide frigorigène
  • Efficacité en fonctionnement réel
  • Technologie d'économie d'énergie pour une efficacité optimale


Caractéristiques techniques

Capacité nominale 48 HP
Nombre max. d'unités intérieures connectables*1 2 - 64
Puissance des unités intérieures connectables 67.5 - 202.5 kW
Spirale
Source d'alimentation Phase Triphasé
Tension 400 V
Fréquence 50 Hz
Puissance Refroidissement 135.0 kW
Chauffage 135.0 kW
Puissance absorbée Refroidissement 50.22 kW
Chauffage 41.28 kW
EER Refroidissement 2.69 W/W
COP Chauffage 3.27 W/W
Débit d'air 13700 + 13700 + 13700 m³/h
Niveau de pression acoustique Refroidissement 68 dB(A)
Chauffage 70 dB(A)
Pression statique externe max. 82 Pa
Puissance du moteur du compresseur 11 x 1 + 11 x 1 + 11 x 1 kW
Ailette de l'échangeur de chaleur Ailette bleue
Dimensions nettes
Hauteur X Largeur X Profondeur
1690 x 1240 x 765 mm
1690 x 1240 x 765 mm
1690 x 1240 x 765 mm
Poids net 275 kg
275 kg
275 kg
Fluide frigorigène Type R410A
Potentiel de réchauffement global 2088
Charge 11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
11.8 kg (24.6 CO2eq–T)
Diamètre de liaisons frigorifiques Liquide φ19.05 mm
Gaz φ41.27 mm
Différence de hauteur max.
(Unité extérieure: Supérieur(e)/inférieur(e))
50 / 40 m
Plage de fonctionnement Refroidissement -5 à 46 °CDB
Chauffage -20 à 21 °CDB
Spirale
Remarque :
Les caractéristiques techniques sont basées sur les conditions suivantes.
Refroidissement :
Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS / 24 °C TH.
Chauffage :
Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
Longueur des tuyaux :
7,5 m ; différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m. Pour un refroidissement avec une température de l'air extérieur inférieure à -5 °C, l'unité extérieure doit être installée au même niveau ou plus haut que les unités intérieures.

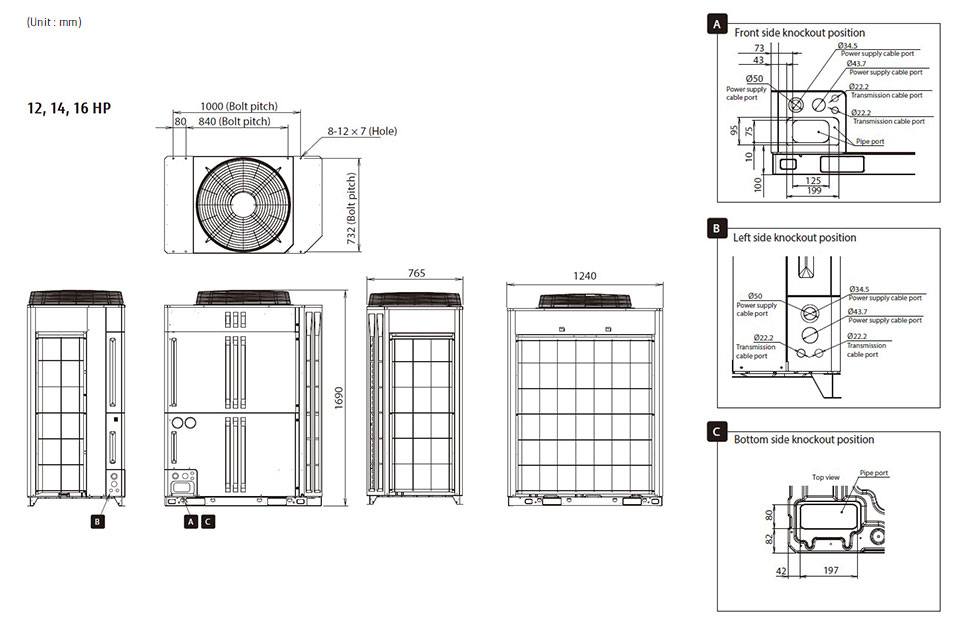

Dimensions

Unité extérieure : AJY144LALDH / AJY144LALDH / AJY144LALDH

Unité extérieure
