System Controller Lite UTY-ALGXZ1

Boîtier de commande

Nombre max. de systèmes contrôlables :
1 système de réseau VRF
Nombre max. d'unités contrôlables :
100 unités extérieures,400 unités intérieures
Télécharger :
Catalogues

Caractéristiques

System Controller Lite offre un ensemble de fonctions standard pour la gestion des climatiseurs fonctionnant dans un bâtiment de petite ou moyenne taille.

  • Permet de contrôler jusqu'à 400 unités intérieures et 100 unités extérieures sur un système de réseau VRF.
  • Outre la commande précise de la climatisation, il propose de nombreuses applications en option pour un contrôle encore plus étendu.
  • Disponible en 7 langues : chinois, anglais, français, allemand, polonais, russe et espagnol.

Affichage intuitif

Cliquez pour actionner

Une représentation visuelle de la propriété est affichée à l'écran au format le plus pratique pour l'opération concernée (cliquer pour actionner). Vous pouvez choisir parmi 4 options d'affichage : site, bâtiment, étage et liste.

Définissez des groupes de commande groupée

Les unités intérieures peuvent être regroupées pour une commande groupée simplifiée sous la forme d'une arborescence. Elles peuvent être regroupées par hiérarchie structurelle, par exemple par département, service et section.

* La configuration des lieux en 2D ou la perspective 3D d'un bâtiment n'est pas disponible dans System Controller Lite.

Contrôle des appareils tiers connectés via MODBUS®.

De série avec
System Controller
En option avec
System Controller Lite UTY-PLGXX2

Lorsqu'un adaptateur MODBUS® (vendu séparément) est connecté à un ordinateur, l'équipement électrique et les appareils compatibles MODBUS® peuvent être surveillés et contrôlés de manière centralisée depuis l'ordinateur. La commande centrale permet de réduire le gaspillage énergétique dans l'ensemble d'un bâtiment, par exemple en cas d'oubli de désactivation d'un équipement pendant ou après le travail ; elle réduit également la nécessité de faire des rondes sur le site.

Gestion étendue du fonctionnement et des données

De série avec
System Controller et System Controller Lite

Programmation

  • Possibilité de définir un programme annuel pour chaque groupe de télécommandes ou chaque groupe défini par l'utilisateur.
  • Programmation des réglages de marche/arrêt, des modes de fonctionnement, des interdictions de commande locale et des réglages de température jusqu'à 143 fois par jour par intervalles de 10 minutes et jusqu'à 101 configurations pour chaque groupe de télécommandes.
  • Programmation possible au-delà de minuit.
  • Programmation possible de réglages spéciaux pour les vacances pendant une année entière.
  • Programmation possible du mode discret pour les unités extérieures.

Contrôle étendu des unités intérieures et extérieures

  • Affichage de l'état et du mode de fonctionnement de chaque unité intérieure.
  • Activation/désactivation et réglage du mode de fonctionnement de chaque unité intérieure.
  • Réglage des limites de température
  • Mode discret pour les unités extérieures

Interdiction de commande locale

Interdit la modification du mode de fonctionnement, du réglage de température ou des réglages de marche/arrêt d'une unité intérieure au niveau local.

Alerte d'erreur et notification par e-mail

Lorsqu'un problème survient, un message d'erreur apparaît dans une fenêtre contextuelle sur l'ordinateur, accompagné d'un signal sonore, et une notification est envoyée par e-mail. Les erreurs des 365 derniers jours sont consignées dans un journal consultable.

Journal de fonctionnement et de contrôle

Un journal de l'état de fonctionnement et de contrôle peut être conservé et récupéré.

Importation et exportation de bases de données

Seul un administrateur est autorisé à importer et exporter les données d'enregistrement et de configuration, ainsi que les images.

Réglage automatique de l'horloge

L'heure de tous les boîtiers de commande du groupe peut être réglée automatiquement.

Répartition des coûts de l'électricité

De série avec
System Controller
En option avec
System Controller Lite UTY-PLGXA2

Méthode de répartition des coûts de l'électricité

Il s'agit d'une méthode de calcul des coûts énergétiques mensuels à imputer à chaque occupant en fonction de la quantité d'énergie utilisée par ses climatiseurs. La première étape consiste à déterminer exactement la quantité d'énergie consommée par les climatiseurs de chaque occupant. La deuxième étape consiste à diviser les coûts énergétiques totaux facturés par le fournisseur d'électricité en fonction de la quantité d'énergie utilisée par chaque occupant, pour déterminer le coût énergétique à imputer à chacun. (Voir l'image de droite.) Le calcul prend en compte des facteurs comme le nombre de pièces inutilisées et le tarif nocturne de l'électricité, qui sont détaillés dans le programme de répartition des coûts énergétiques.

Exemple de configuration du système

1. Calcul de la quantité d'énergie utilisée par chaque unité intérieure

2. Calcul de la quantité d'énergie distribuée à chaque unité intérieure par une unité extérieure

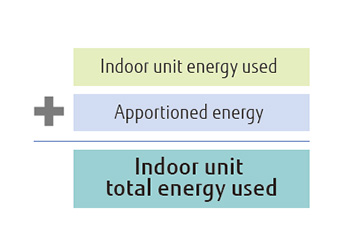

3. Cumul de la quantité d'énergie utilisée par chaque unité intérieure et de la quantité d'énergie qui leur a été distribuée par l'unité extérieure pour obtenir la quantité totale d'énergie utilisée.

4. Calcul du coût énergétique à facturer à chaque occupant

Calcul du coût énergétique à imputer à chaque occupant (coût énergétique total divisé par sa consommation d'énergie par rapport à la consommation totale).

Gestion à distance

De série avec
System Controller
En option avec
System Controller Lite UTY-PLGXR2

System Controller peut être utilisé sur site ou à distance, sur des réseaux, pour la commande centrale à distance.

System Controller requiert le fonctionnement coordonné de 2 programmes logiciels : VRF Controller s'exécute sur site et communique avec un système VRF ;

VRF Explorer, qui s'exécute à distance, fournit une interface utilisateur et communique avec VRF Controller.

VRF Controller et VRF Explorer peuvent être exécutés sur un même ordinateur ou sur différents ordinateurs connectés en réseau.

Un ordinateur exécutant VRF Explorer peut contrôler de manière centralisée jusqu'à 10 sites de systèmes VRF comportant jusqu'à 20 bâtiments chacun.

Commande centrale sur site

Commande centrale à distance

Gestion des économies d'énergie

En option avec
System Controller UTY-PEGXZ1
En option avec
System Controller Lite UTY-PLGXE2

Diverses options d'économie d'énergie peuvent être sélectionnées en fonction de la saison, de la météo et de l'heure. Le confort des occupants est assuré tout en réalisant des économies d'énergie conséquentes.

Données de performances en matière d'économies d'énergie : Ce graphique compare la consommation d'énergie du mois en cours avec celles du mois précédent et celle du même mois de l'année précédente, afin de surveiller les performances en matière d'économies d'énergie.

Roulement des unités intérieures

Les unités intérieures peuvent être activées ou désactivées automatiquement dans le cadre d'un groupe d'unités conformément à un programme annuel prédéterminé, afin de réduire la consommation électrique tout en maintenant un confort optimal. Un taux d'arrêt de fonctionnement peut être sélectionné pour chaque unité intérieure.

Limitation en période de pointe

Un wattmètre surveille la consommation électrique totale et modifie la température définie des unités intérieures, désactive leur thermostat et prend d'autres mesures de contrôle de la consommation d'énergie, tout en maintenant un confort optimal ainsi que la consommation d'énergie cible définie pour chaque plage horaire. Les unités intérieures à commander peuvent être regroupées et le niveau de commande peut être défini pour chaque groupe.

Limitation de puissance de l'unité extérieure

La limite supérieure de puissance d'une unité extérieure peut être ajustée afin de réduire la consommation électrique pendant un été chaud ou un hiver froid, en équilibrant les performances en matière d'économies d'énergie de chaque circuit de fluide frigorigène. La limite supérieure de puissance peut être ajustée à 50 % ou plus de la puissance nominale.
