Systèmes VRF AIRSTAGE Série VU-V
Caractéristiques
Caractéristiques de la série
Gamme d’appareils extérieurs à large portée (module simple)
Gamme d’appareils extérieurs à large portée (combinaison)
Réduisez le nombre d’appareils extérieurs dans plusieurs systèmes
Choisissez le fonctionnement qui convient le mieux à votre milieu de vie
Large plage de températures ambiantes de fonctionnement
Technologie d’économie d’énergie qui accroît l’efficacité fonctionnelle
Quantités de tuyauterie généreuses et ventilateur de l’appareil extérieur à haute pression statique
Longue tuyauterie et pression statique élevée
Exigences électriques réduites
Gamme d'unités extérieures
| Pour 230 V | Pour 460 V | |
|---|---|---|
| 6 tonnes | AOUA72ULBV5 | AOUA72ULCV5 |
| 8 tonnes | AOUA96ULBV5 | AOUA96ULCV5 |
| 10 tonnes | AOUA120ULBV5 | AOUA120ULCV5 |
| 12 tonnes | AOUA144ULBV5 | AOUA144ULCV5 |
| 14 tonnes | AOUA168ULBV5 | AOUA168ULCV5 |
| 16 tonnes | AOUA192ULBV5 | AOUA192ULCV5 |
| 18 tonnes | AOUA216ULBVG5 | AOUA216ULCVG5 |
| 20 tonnes | AOUA240ULBVG5 | AOUA240ULCVG5 |
| 22 tonnes | AOUA264ULBVG5 | AOUA264ULCVG5 |
| 24 tonnes | AOUA288ULBVG5 | AOUA288ULCVG5 |
| 26 tonnes | AOUA312ULBVG5 | AOUA312ULCVG5 |
| 28 tonnes | AOUA336ULBVG5 | AOUA336ULCVG5 |
| 30 tonnes | AOUA360ULBVG5 | AOUA360ULCVG5 |
| 32 tonnes | AOUA384ULBVG5 | AOUA384ULCVG5 |
| 34 tonnes | AOUA408ULBVG5 | AOUA408ULCVG5 |
Caractéristiques
7:49

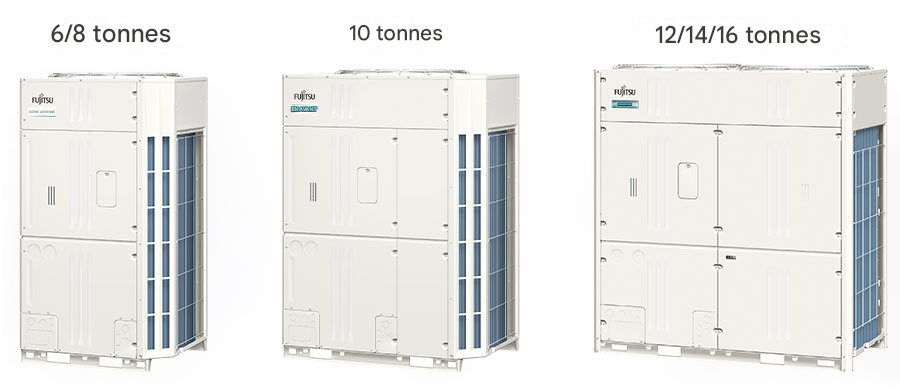

Gamme d’appareils extérieurs à large portée (module simple)
Gamme de 6 tonnes à 16 tonnes

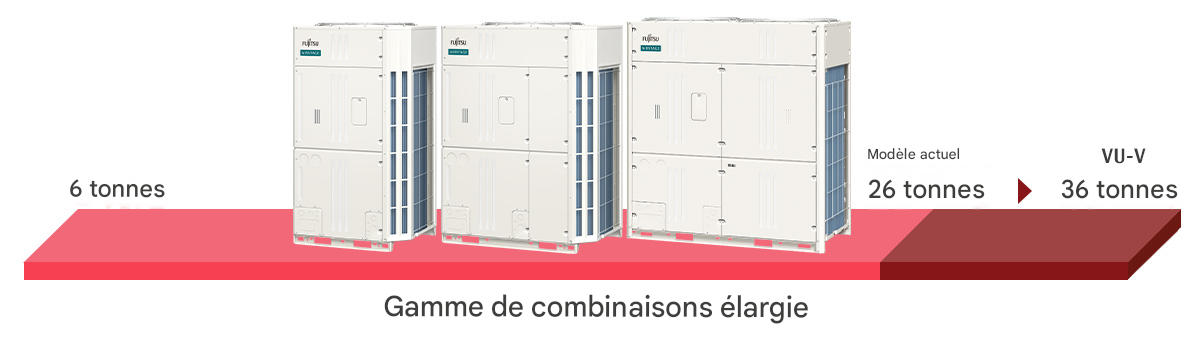

Gamme d’appareils extérieurs à large portée (combinaison)
Capacité combinée allant jusqu’à 36 tonnes

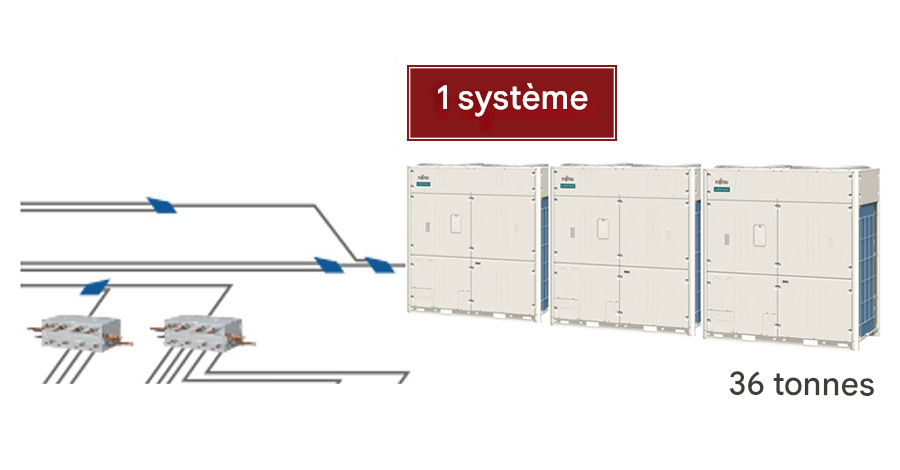

Réduisez le nombre d’appareils extérieurs dans plusieurs systèmes
Cet appareil extérieur peut être conçu en un seul système d’une capacité allant jusqu’à 36 tonnes, ce qui signifie qu’il peut être intégré à un seul système au lieu de deux.

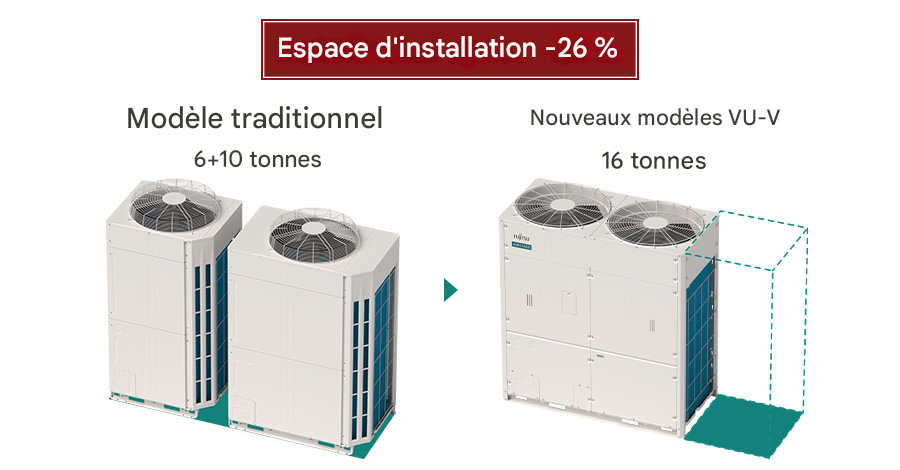

Un seul module peut intégrer jusqu’à 16 tonnes, ce qui réduit l’espace d’installation et le coût du produit.
Choisissez le fonctionnement qui convient le mieux à votre milieu de vie
Possibilité de sélectionner les systèmes HP et HR pour le même produit. Possibilité de sélectionner le système le plus adéquat en fonction de l’application de votre propriété.
Système de thermopompe
Nous fournissons des thermopompes qui contribuent à réduire le coût initial des unités RB et des raccords pour les propriétés qui affichent la même charge de climatisation pour chaque zone et qui sont utilisées dans le même mode de fonctionnement tout au long de l’année.
Système de récupération thermique
Nous proposons des systèmes de récupération thermiques pour les immeubles de bureaux où la charge de climatisation varie en fonction de la luminosité naturelle au milieu de l’année ainsi que pour les restaurants, boutiques et hôtels dotés de différentes zones nécessitant des activités de refroidissement et chauffage différentes.

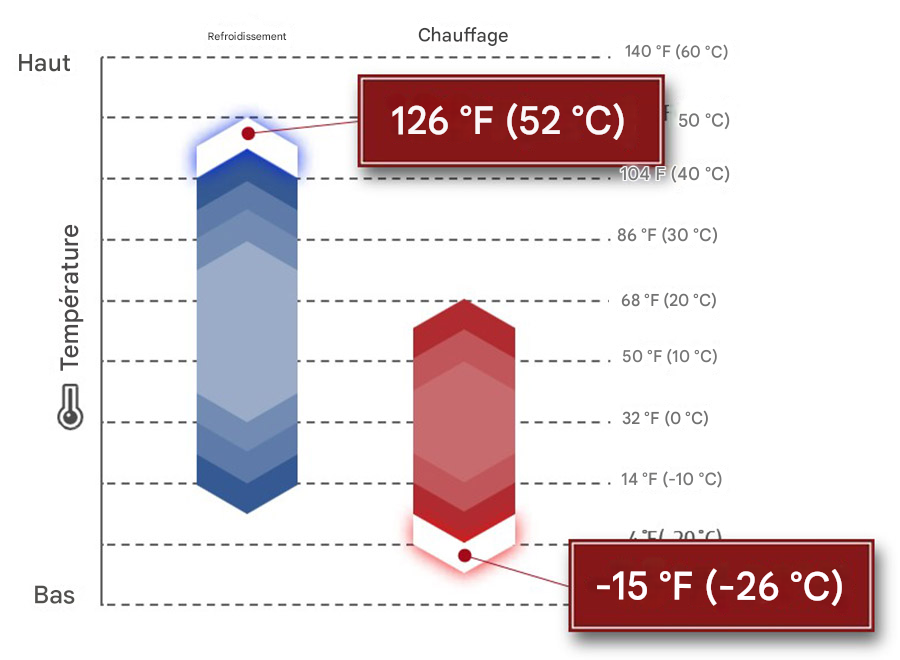

Large plage de températures ambiantes de fonctionnement
La plage élargie de températures ambiantes de fonctionnement permet une utilisation dans une variété de régions aux conditions de température différentes.

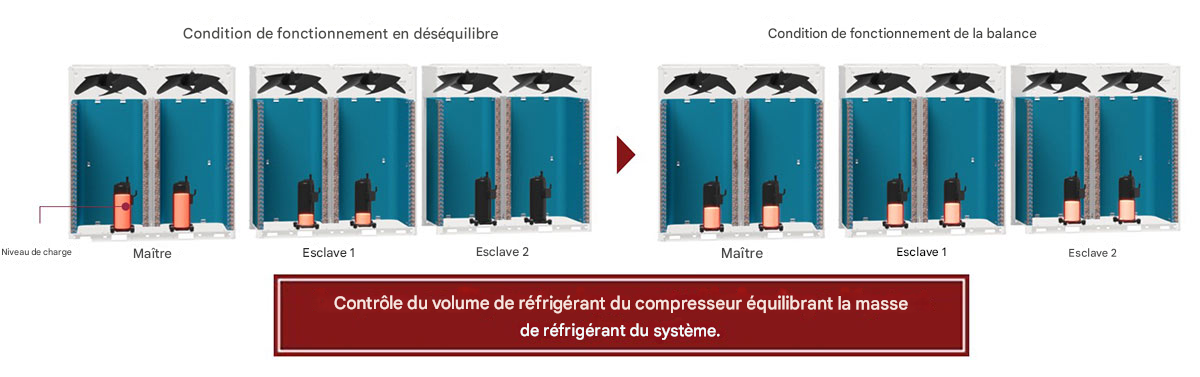

Haute fiabilité
En contrôlant le compresseur, vous contrôlez la vitesse du convertisseur, ce qui permet d’équilibrer le débit d’air de masse du réfrigérant dans chaque appareil extérieur.

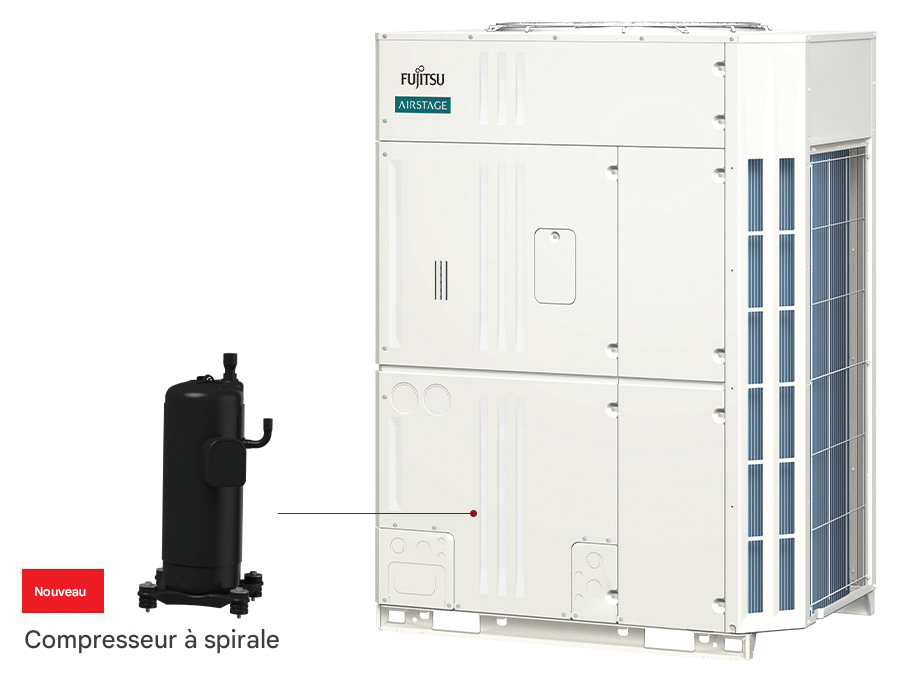

Technologie d’économie d’énergie qui accroît l’efficacité fonctionnelle
L’équipement du compresseur à spirale doté d’une large plage de fréquences de rotation allant de 15 tr/sec à 120 tr/sec, ainsi que la méthode de contrôle unique des ondes sinusoïdales sans détecteur de Fujitsu General, qui contrôle en douceur la puissance d’entrée dans le moteur, ont permis d’améliorer le fonctionnement sur le plan tant écoénergétique que sonore.

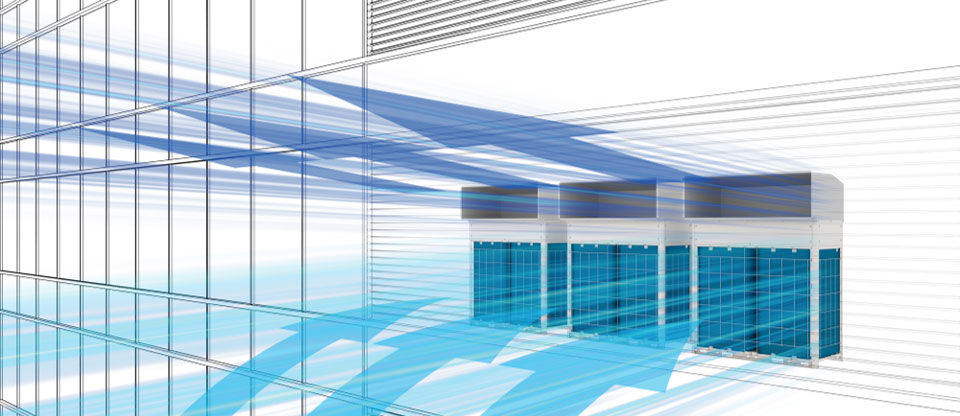

Quantités de tuyauterie généreuses et ventilateur de l’appareil extérieur à haute pression statique
Pression statique de l’appareil extérieur réglable jusqu’à 0,44 poWG (110 Pa). Installation facilitée pour les salles mécaniques et les hottes.
- 6/8/10 tonnes
- Max. 0,32 poWG (80 Pa)
- 12/14/16 tonnes
- Max. 0,44 poWG (110 Pa)
Longue tuyauterie et pression statique élevée
La longueur importante de la tuyauterie et la pression statique élevée permettent de concevoir et d’installer cet appareil extérieur dans divers cas d’installation.
Longueur totale de la tuyauterie la plus importante offerte au monde
1 000 m max. (3 280 pi).
Exigences électriques réduites
Étant donné que la valeur du courant admissible minimum de circuit (MCA) a été réduite par rapport à celle du modèle traditionnel, la taille de disjoncteur recommandée peut également être réduite.
Le coût de l’équipement et du câblage peut être réduit.
230V
|
Puissance
Puissance |
Courant admissible minimum de circuit (MCA)
(A) |
Protection maximale de surintensité (MOP)
(A) |
|---|---|---|
| 6 | 29,3 | 40,0 |
| 8 | 37,7 | 50,0 |
| 10 | 43,9 | 60,0 |
| 12 | 49,8 | 60,0 |
| 14 | 59,8 | 70,0 |
| 16 | 71,0 | 80,0 |
| 18 | Nº | Nº |
| 20 | Nº | Nº |
| 22 | Nº | Nº |
| 24 | Nº | Nº |
| 26 | Nº | Nº |
| 28 | Nº | Nº |
| 30 | Nº | Nº |
| 32 | Nº | Nº |
| 34 | Nº | Nº |
| 36 | Nº | Nº |
460V
|
Puissance
Puissance |
Courant admissible minimum de circuit (MCA)
(A) |
Protection maximale de surintensité (MOP)
(A) |
|---|---|---|
| 6 | 17,3 | 20,0 |
| 8 | 21,9 | 25,0 |
| 10 | 24,9 | 30,0 |
| 12 | 29,8 | 35,0 |
| 14 | 34,8 | 40,0 |
| 16 | 41,5 | 50,0 |
| 18 | Nº | Nº |
| 20 | Nº | Nº |
| 22 | Nº | Nº |
| 24 | Nº | Nº |
| 26 | Nº | Nº |
| 28 | Nº | Nº |
| 30 | Nº | Nº |
| 32 | Nº | Nº |
| 34 | Nº | Nº |
| 36 | Nº | Nº |
Chauffe-base électrique classique
Fiabilité améliorée grâce au chauffe-base électrique.
La base soigneusement conçue inclut des orifices qui permettent de rejeter l’eau fondue.

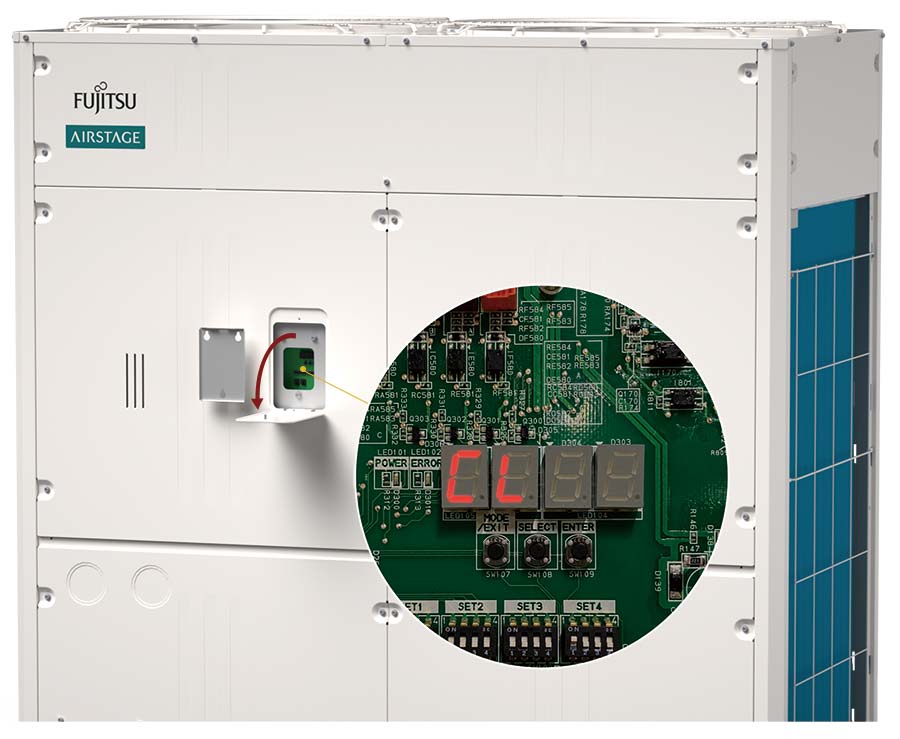

Fenêtre Entretien et réparations
La nouvelle fenêtre d’entretien permet un accès instantané aux commutateurs de la carte de circuit imprimé et une vérification rapide de l’indication d’erreur.
La nouvelle fenêtre d’entretien permet de définir des paramètres locaux à l’aide des réglages 7 seg, Dip-SW, etc.
