Systèmes VRF AIRSTAGE Fonctions communes

Caractéristiques d'économie d'énergie

Mode éco

Le mode éco peut être réglé à partir d'une télécommande. La température définie précédente est remplacée automatiquement de manière progressive.

Réglage des limites de température

Définit les limites minimale et maximale de température ambiante afin d'obtenir un juste équilibre entre économie d'énergie et confort.

Minuterie d'arrêt automatique

  • L'unité intérieure s'éteint automatiquement lorsque la minuterie s'arrête.
  • Minuterie d'arrêt automatique réglable.

Mode de puissance réduite

La puissance de fonctionnement peut être réduite en 5 étapes par rapport à la valeur nominale. Ce mode réduit la consommation électrique maximale ainsi que la charge maximale de l'unité.

Confort accru

Contrôle précis du débit de fluide frigorigène

L'association de l'onduleur CC et de la commande individuelle des détendeurs électroniques d'une unité intérieure permet un contrôle précis et régulier du débit de fluide frigorigène. Cela permet d'augmenter ou de diminuer la température ambiante par incréments de 0,5 °C.

Changement automatique

Le climatiseur bascule automatiquement entre les modes de refroidissement et de chauffage en fonction de la température définie et de la température ambiante.

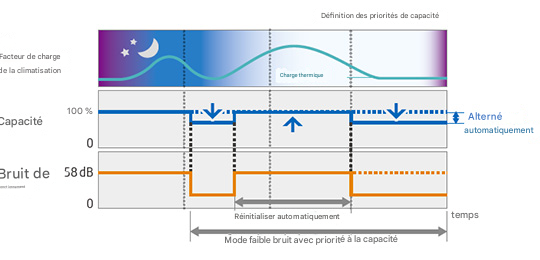

Fonctionnement silencieux

Deux modes discrets possibles : le mode discret dans lequel le silence est prioritaire sur les performances et le mode discret dans lequel les performances sont prioritaires sur le silence, en fonction de la température ambiante et de la température extérieure. Cette fonction peut être contrôlée par une entrée externe provenant de l'unité extérieure ou de System Controller.

Conception flexible

Longueur de tuyauterie max. admissible : 1 000 m

AIRSTAGE séries V-III et V-II

La longueur de tuyauterie maximale admissible exceptionnelle de 1 000 m permet une installation encore plus flexible dans de nombreux bâtiments.

*1.
La longueur de tuyauterie maximale pour les séries VR-II, V-III et V-II est de 150 m.
*2.
Pour la série V-III, la longueur de tuyauterie entre l'unité intérieure la plus proche et l'unité intérieure la plus éloignée doit être inférieure ou égale à 60 m à partir du premier tube de séparation.
*3.
60 m maximum pour les séries VR-II et V-II

Connexion haute capacité

AIRSTAGE VR-II Series

Capacity range of connectable indoor units
50 to 150%*5
Max. number of connectable indoor units
64

AIRSTAGE V-II Series Heat Pump Modular Type

Capacity range of connectable indoor units
50 to 150%*5
Max. number of connectable indoor units
48

AIRSTAGE V-III Series Heat Pump Modular Type

Capacity range of connectable indoor units
50 to 150%*6
Max. number of connectable indoor units
64

AIRSTAGE J-III Series Heat Pump Type

Capacity range of connectable indoor units
50 to 150%*5
Max. number of connectable indoor units
13

AIRSTAGE J-IIS Series Heat Pump Type

Capacity range of connectable indoor units
50*7 to 130%*5
Max. number of connectable indoor units
8
*5:
Conditions for the maximum capacity ratio of connectable indoor units are shown in the chart above.
*6:
The maximum capacity of the combination that includes the 18-HP outdoor unit is below 150%.
*7:
46% for the 4-HP model

Plage de températures de fonctionnement étendue

Tous les appareils extérieurs ont une plage de température de fonctionnement élargie et peuvent fonctionner dans des conditions de température extrêmes.

Type de thermopompe des séries AIRSTAGE™ J-III et J-IIS

Type modulaire de thermopompe des séries AIRSTAGE™ V-III et V-II

Système de récupération thermique AIRSTAGE™ Série VR-II

* 8 :
Lorsque plusieurs appareils extérieurs sont reliés, la plage de températures de fonctionnement se situe entre -5 °C (23 °F) et 46 °C (115 °F) en mode refroidissement.
* 9 :
Lorsque plusieurs appareils extérieurs sont reliés, la plage de températures de fonctionnement se situe entre -5 °C (23 °F) et 52 °C (115 °F) en mode refroidissement.

Fiabilité élevée

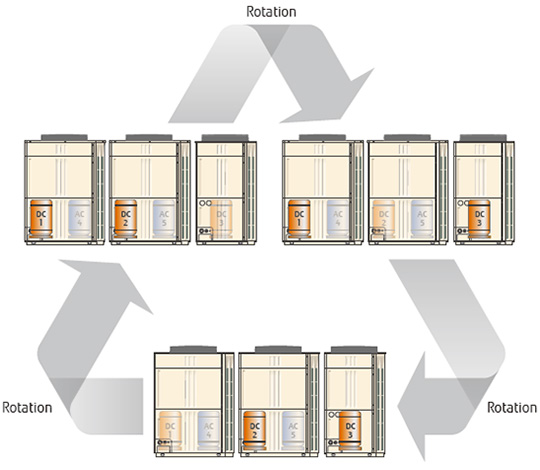

Fonctionnement longue durée*1

Les compresseurs sont configurés pour démarrer chacun à leur tour afin d'équilibrer les temps de fonctionnement cumulés de chaque unité.

*1.
Les temps de démarrage et d'arrêt des compresseurs connectés sont alternés.

Protection contre le retour de liquide

Un gros accumulateur capte le fluide frigorigène non encore vaporisé pour empêcher le fluide frigorigène liquide de pénétrer dans le compresseur.

Échangeur de chaleur à ailette bleue

L'échangeur de chaleur de l'unité extérieure comporte un traitement bleu anticorrosion.

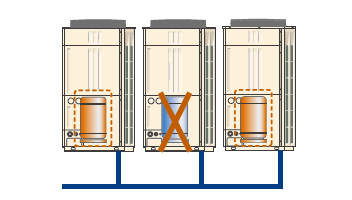

Fonctionnement de secours

En cas de panne d'un compresseur, les compresseurs restants passent en fonctionnement de secours*2.

*2.
En cas de panne, le fonctionnement de secours n'est pas toujours possible.

Contrôle avancé du fluide frigorigène*3

Une logique de commande du compresseur contrôle la vitesse de l'onduleur afin d'équilibrer le débit d'air massique du fluide frigorigène dans chaque unité extérieure.

*3.
Non disponible pour AIRSTAGE séries J-III ou J-IIS

Installation facile

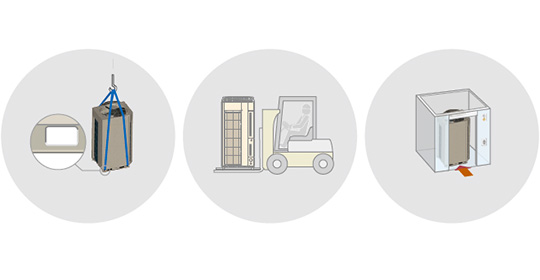

Transport facile

  • Une sangle de levage peut être accrochée à une unité extérieure pour déplacer celle-ci à l'aide d'une grue.
  • L'unité extérieure peut être soulevée et transportée avec un chariot élévateur.
  • Elle passe dans un petit ascenseur.

Accès facile

La façade en L amovible offre plus d'espace pour l'installation et l'entretien.

Installations multiples faciles, même dans des espaces restreints.

Câblage simplifié

Longueur de câblage maximale admissible : 3 600 m

Installation facile du système de câblage de communication entre les unités intérieures, extérieures et RB.

* La définition automatique des adresses n'est pas disponible en cas de circuit de fluide frigorigène multiple connecté en série.

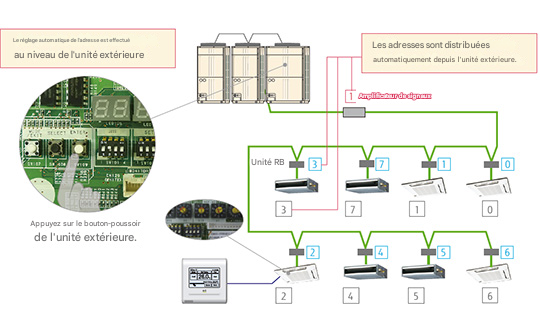

Définition automatique des adresses

Les adresses des unités intérieures, des unités RB et de l'amplificateur de signal connectés peuvent toutes être définies automatiquement à partir du circuit imprimé de l'unité extérieure.

Les adresses peuvent être définies manuellement depuis une unité intérieure ou une télécommande.

Entretien et maintenance faciles

Panneau du circuit imprimé amovible
Facilite l'accès derrière le circuit imprimé pour la maintenance.
LED 7 segments faciles à lire
Affiche les états de fonctionnement et d'erreur suivants sans aucun outil spécial requis :
  • Mode de fonctionnement du système
  • Température et pression de décharge
  • État de fonctionnement du compresseur
  • Adresse, code d'erreur et nombre d'erreurs d'une unité intérieure en panne

L'état d'erreur peut être contrôlé sur l'écran d'une unité extérieure.

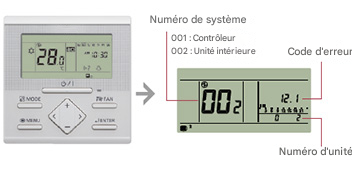

Pour les unités intérieures, l'état d'erreur peut être contrôlé à l'aide d'une télécommande filaire.

Un code d'erreur s'affiche sur l'écran LCD.

Télécommande filaire

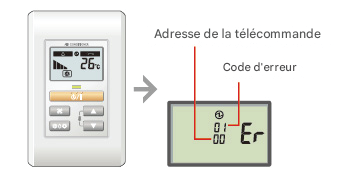

Télécommande simple

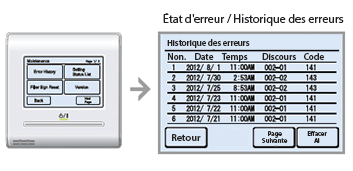

Télécommande filaire à écran tactile

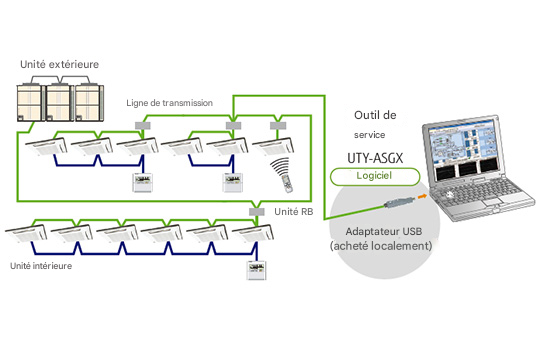

Diagnostic d'erreur avec le logiciel Service Tool

Connexion au logiciel Service Tool

  • Service Tool fournit un historique détaillé des états de fonctionnement et des erreurs récentes.
  • Enregistrement possible en continu de l'état de fonctionnement des 5 dernières minutes.

Surveillance à distance

Le système de surveillance Web permet de surveiller à tout moment l'état de fonctionnement du système via Internet afin de s'assurer qu'il fonctionne correctement.

Le système de réseau VRF d'un bâtiment peut être surveillé en temps réel via Internet.

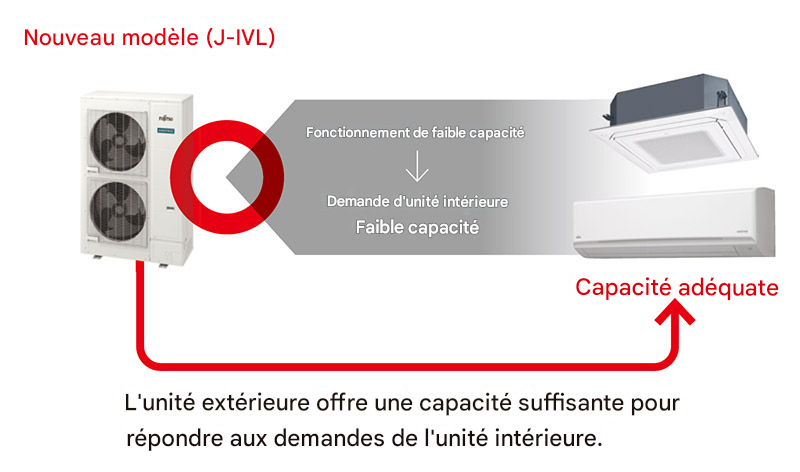

Nouveau contrôle intelligent du fluide frigorigène

Fujitsu General propose un nouvel appareil extérieur qui comprend un nouveau contrôle de réfrigérant. Le nouveau système de contrôle du fluide frigorigène permet un contrôle adapté à la charge calorifique de la pièce, pour un confort optimal. Le nouveau système de contrôle du fluide frigorigène permet également d'économiser encore plus d'énergie.

l'unité extérieure offre une capacité suffisante pour répondre aux demandes de l'unité intérieure.

Le mode température ambiante permet de maintenir la température définie à l’aide du thermostat (marche/arrêt). Les économies d’énergie sont améliorées grâce au fonctionnement continu du compresseur.

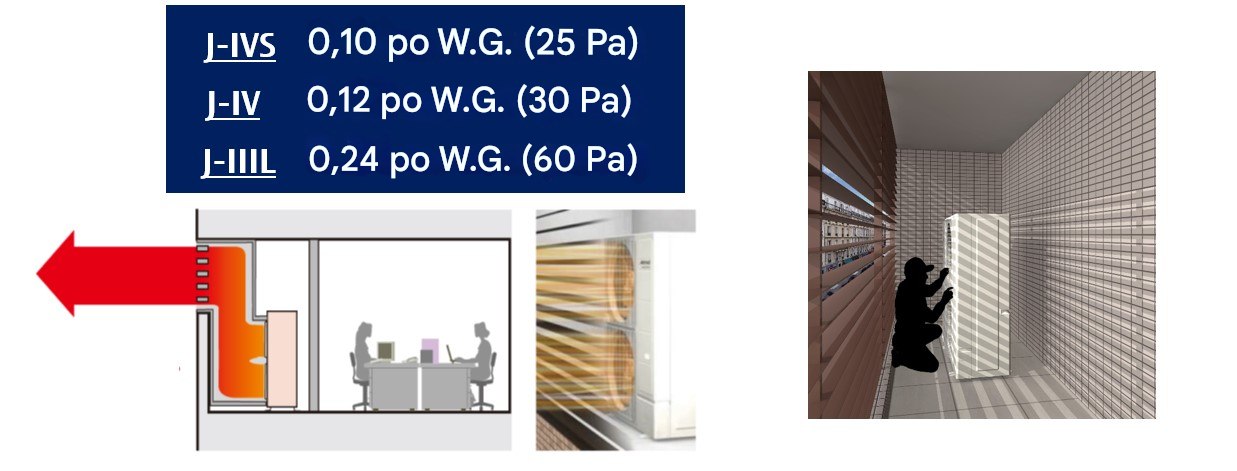

Capacités accrues de pression statique

Offre de pression statique de l’appareil extérieur jusqu’à 60 Pa (0,24 poWG). (J-IIIL) Les produits de la gamme peuvent être installés à l’intérieur ou dans des endroits dissimulés comme derrière des louvres de sorte que la plage de possibilités s’en trouve élargies en comparaison avec les produits conventionnels.

Pression statique élevée

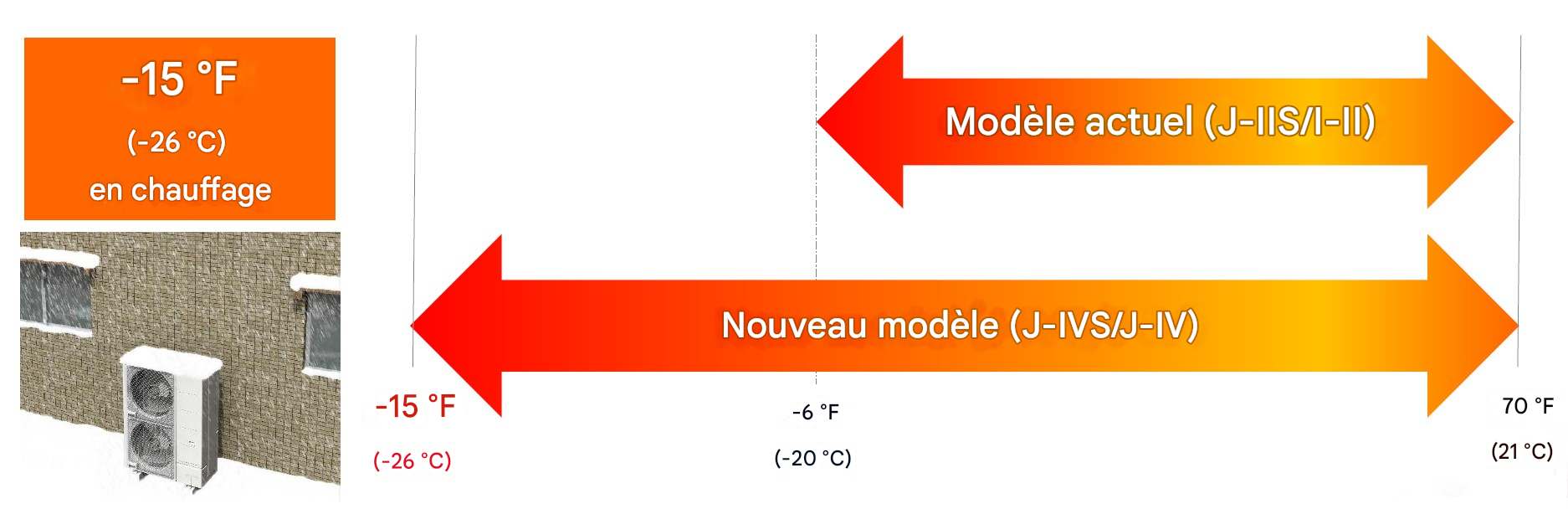

Plage étendue du mode de chauffage (J-IVS/J-IV)

Correspond à un fonctionnement en mode chauffage à une température extérieure de -26 °C (-15 °F). Produit idéal pour les zones froides auxquels les produits classiques ne sont pas adaptés.

Chauffe-base de série conçu spécialement pour assurer une meilleure gestion des effluents (J-IVS/J-IV)

Le chauffe-base est ajouté pour prévenir le gel de l’eau de vidange en cas de température extérieure basse. Orifices d’évacuation de l’eau supplémentaires permettant de prévenir l’accumulation d’eau à l’intérieur de la base du châssis.

Câblage conforme à la norme CSA -30 °C (-22 °F) (J-IVS/J-IV)

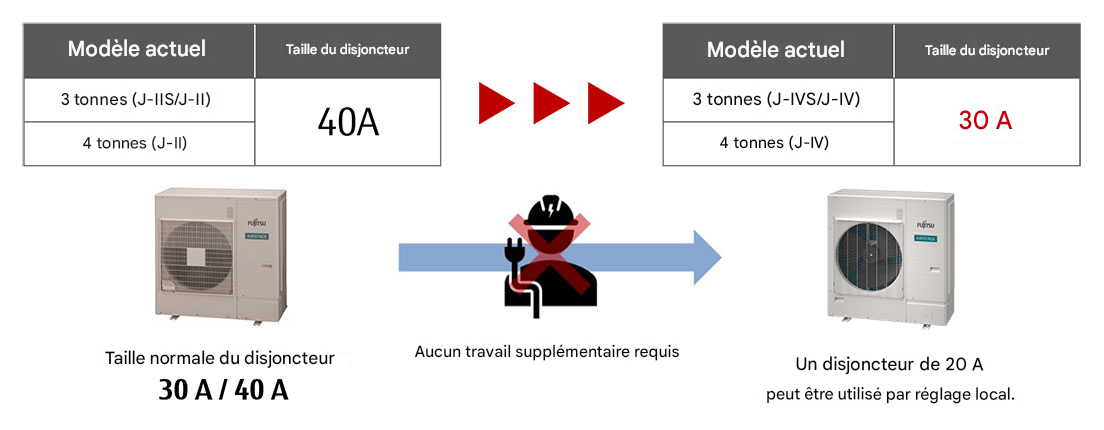

Taille de disjoncteur optimisée (J-IVS/J-IV)

Le nouveau système peut être installé avec des disjoncteurs de plus petite taille. Étant donné que les petits disjoncteurs permettent de réduire le coût des câbles électriques et des disjoncteurs eux-mêmes, le coût d’installation global peut être réduit. De plus, le système est compatible avec les disjoncteurs de plus petite taille de 20 A au moyen d’un réglage local, ce qui permet l’installation de petits disjoncteurs dans les appartements. La compatibilité des disjoncteurs à circuit variable permet l’installation dans divers types de bâtiment aux conditions d’alimentation électrique différentes.

Réglage maximal du disjoncteur (J-IVS/J-IV)

Taille de disjoncteur optimisée (J-IVS/J-IV)
*
Comme le courant de fonctionnement est fonction du réglage, il peut arriver que la charge de refroidissement ou de chauffage ne soit pas suffisante en cas de surcharge.
