Airstage (VRF Systems) Indoor Unit 4-way Flow Cassette
- Télécharger :
- Catalogue
| 208/230 V monophasé |
|---|
| AUUB18TLAV |
| AUUB24TLAV |
| AUUB30TLAV |
| AUUB36TLAV |

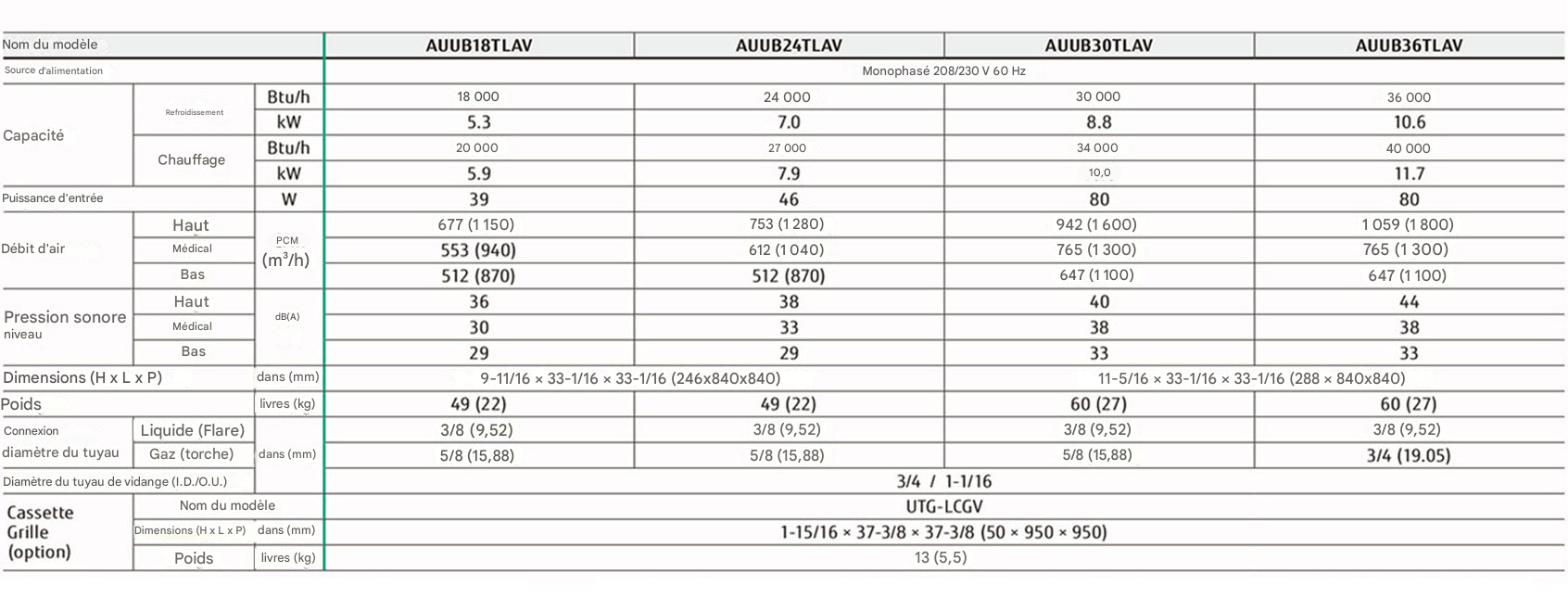

Caractéristiques techniques
- Remarque :
- Les caractéristiques techniques sont basées sur les conditions suivantes.
- Built-in protective functions may limit capacity or shut off unit if unit is operated outside of unit design operating temperature ranges.
- Refroidissement :
- Indoor temperature of 80°F(26.7°C)DB/67°F(19.4°C)WB, and outdoor temperature of 95.0°F(35°C)DB/75°F(23.9°C)WB.
- Chauffage :
- Indoor temperature of 70°F(21.1°C)DB/60°F(15.6°C)WB, and outdoor temperature of 47°F(8.3°C)DB/43°F(6.1°C)WB.
- Longueur des tuyaux :
- 25ft.(7.5 m), Height difference : 0ft.(0 m) (Outdoor unit - Indoor unit).
Dimensions
Caractéristique

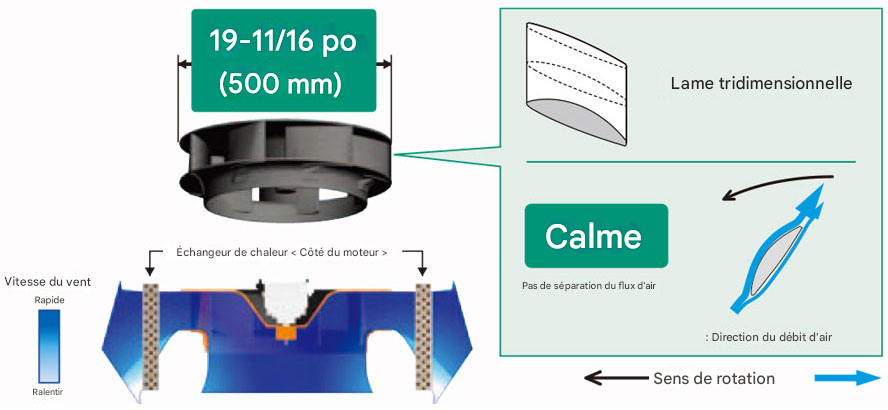

High efficiency turbo fan with 3-dimensional blade
High efficiency airflow distribution has been achieved by the introduction of a 3 dimensional blade which increases the air passing over the heat exchanger.

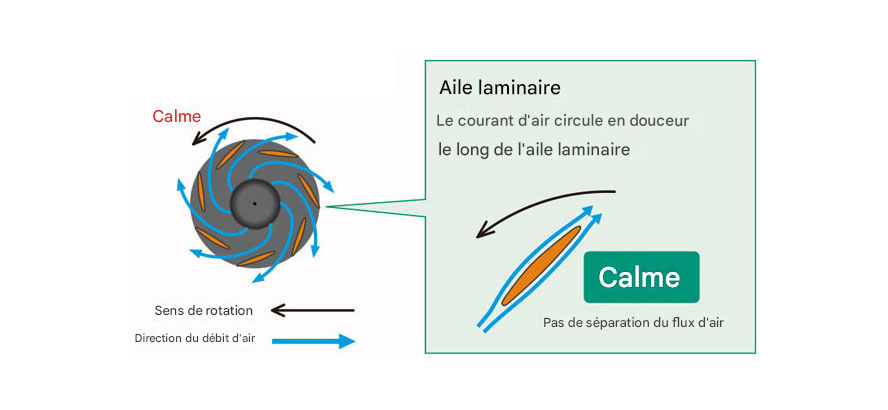

Optimisation de la forme de l’aile (type d’aile laminaire) et du nombre de l’aile (7 pales chacune).
Conçu par des simulations d’analyse DNF (fluides).

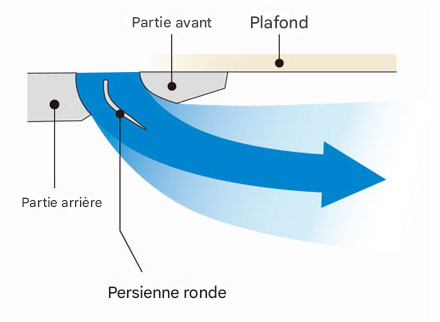

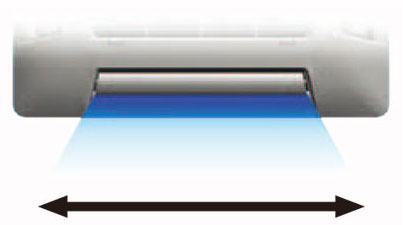

Improvement of airflow distribution
The louver design distributes air leaving a space between the chassis and the ceiling allowing far and wide air flow distribution.

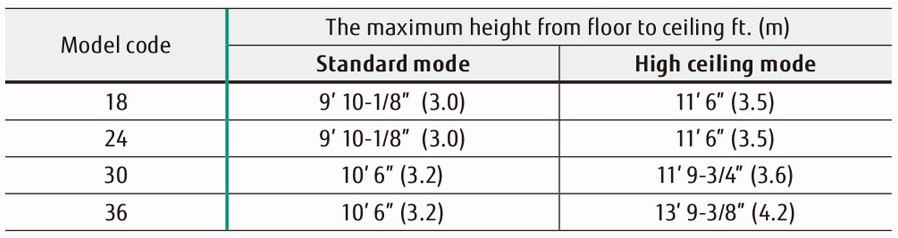

Mode haut plafond
Possibilité d’installer cette cassette jusqu’à 4,2 m de haut (13-3/4 pi) (AUUA36).

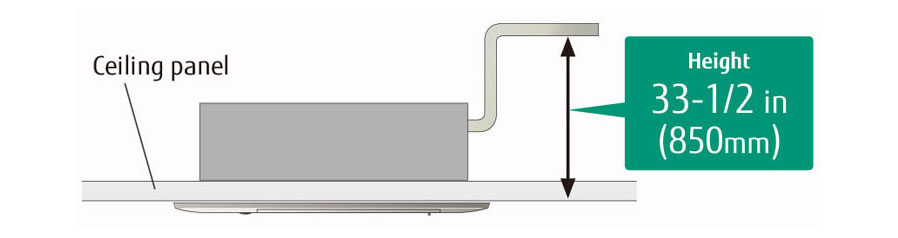

Pompe de vidange haute pression

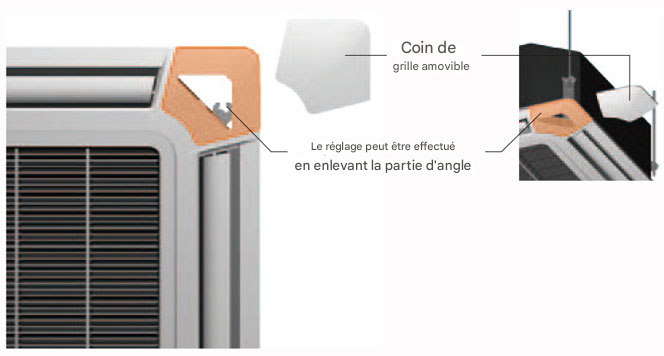

La position du support peut être ajustée après l’installation
Pièces facultatives
- Ensemble récepteur IR :
- UTY-LRHYB1
- Plaque d’obturateur de sortie d’air :
- UTR-YDZC
- Entretoise de panneau
- UTG-BGYA-W
- Trousse d’isolation en cas d’humidité élevée :
- UTZ-KXGA/UTZ-KXGB
- Panneau large
- UTG-AGYA-W
- Trousse d’entrée d’air frais :
- UTZ-VXGA
