Catalogue

Modèles

208/230 V monophasé
ARUM24TLAV/TLAV2
ARUM30TLAV/TLAV2
ARUM36TLAV/TLAV2

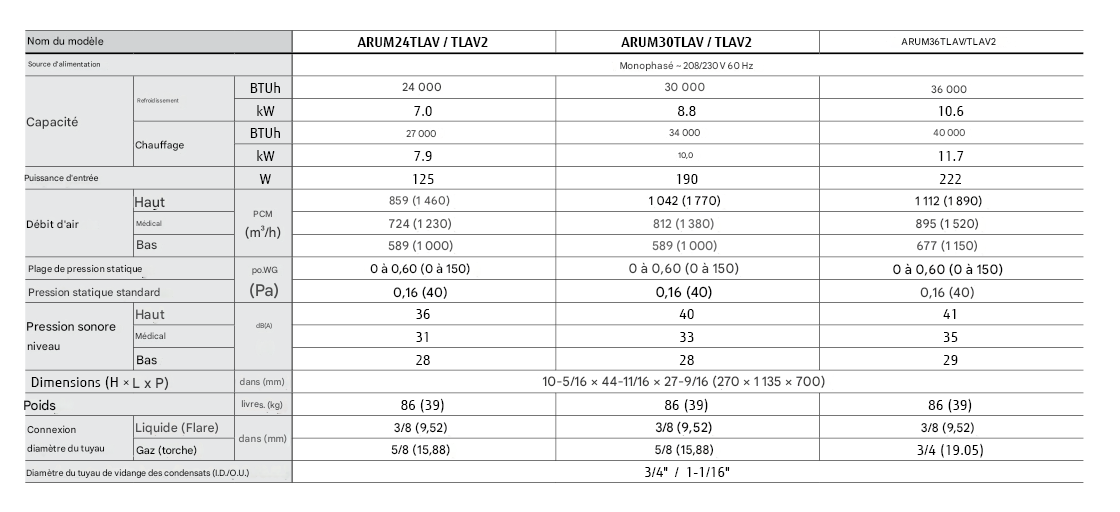

Caractéristiques techniques

Remarque :

Les caractéristiques techniques sont basées sur les conditions suivantes. Les fonctions de protection intégrées peuvent limiter la capacité de l’appareil ou mettre celui-ci à l’arrêt en cas d’utilisation en dehors des plages de températures de fonctionnement prévues de l’appareil.

Refroidissement :

Température intérieure sèche de 26,7 °C (80 °F)/mouillée de 19,4 °C (67 °F), et température extérieure sèche de 35 °C (95 °F)/mouillée de 23,9 °C (75 °F).

Chauffage :

Température intérieure sèche de 21,1 °C (70 °F)/mouillée de 15,6 °C (60 °F), et température extérieure sèche de 8,3 °C (47 °F)/mouillée de 6,1 °C (43 °F).

Longueur des tuyaux :

7,5 m (25 pi), différence de hauteur : 0 m (0 pi) (appareil extérieur – appareil intérieur).

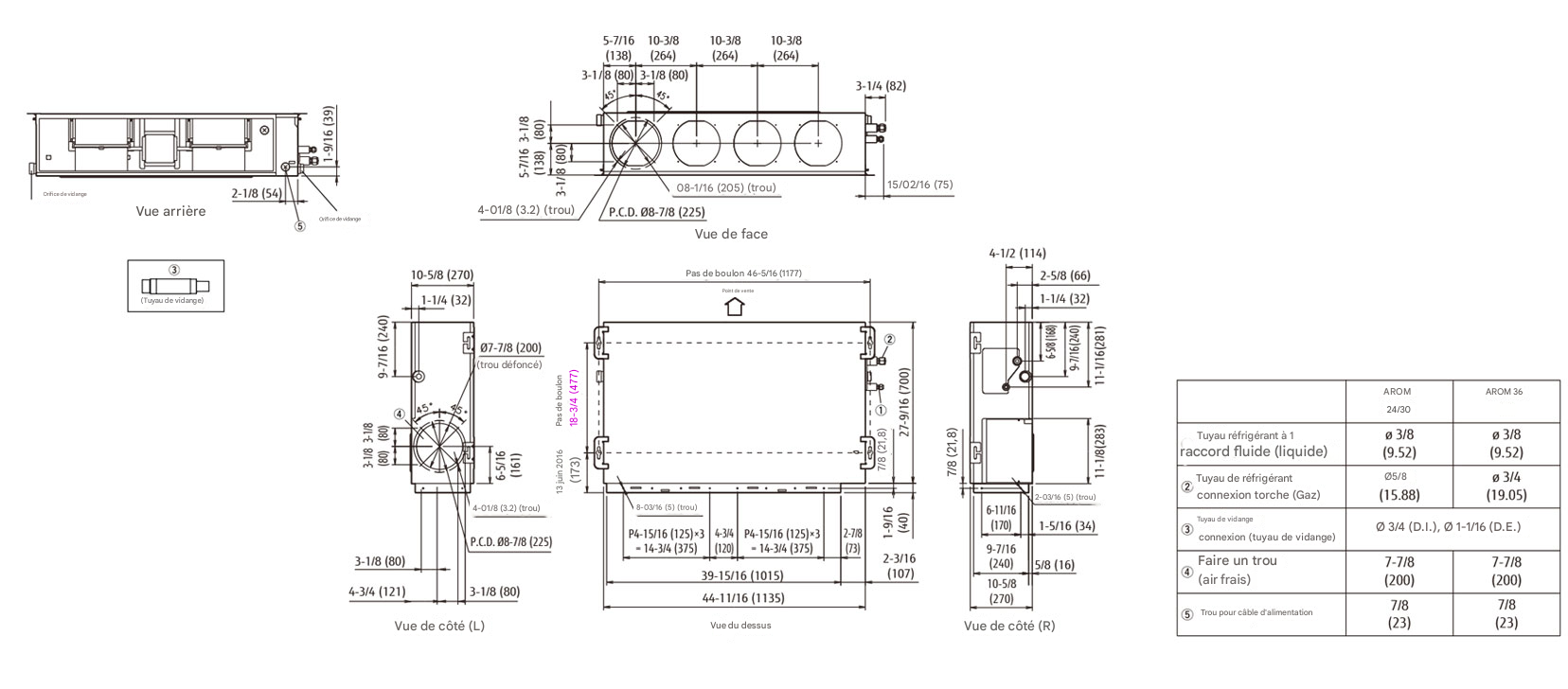

Dimensions

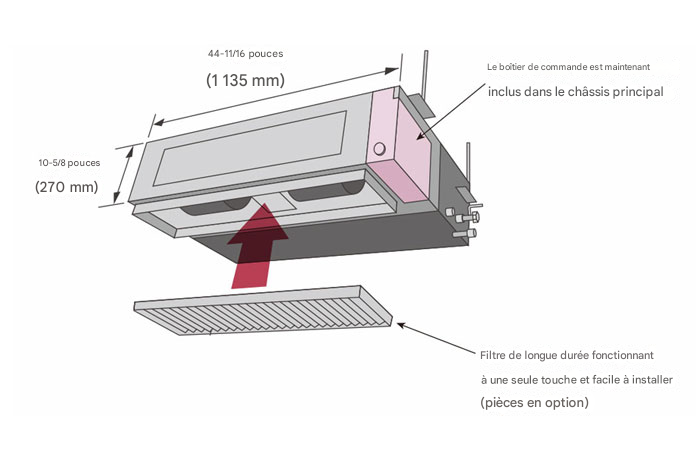

Modèle fin et compact

Dans le cas d’un raccordement de reprise d’air par le bas, la conception de l’appareil intérieur permet non seulement d’installer celui-ci dans un espace restreint au plafond allant jusqu’à 270 mm (10-5/8 po), mais aussi de réaliser un gain d’espace supplémentaire en installant le boîtier de commande électrique à l’intérieur du châssis.

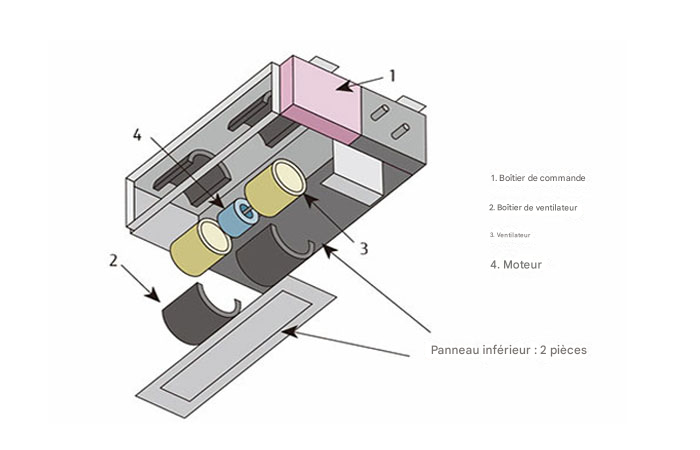

Maintenance facile

Structural improvement is attained by making the bottom panel two pieces, front and rear. The internal fan casing is also manufactured in two pieces, namely upper and lower. The maintenance of the motor and fan can be easily carried out by removing the rear panel and the lower part of the casing while leaving the main chassis installed.

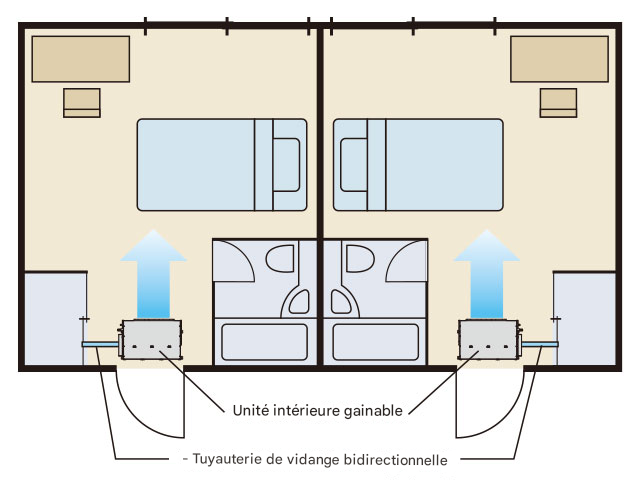

Tuyauterie de vidange bidirectionnel

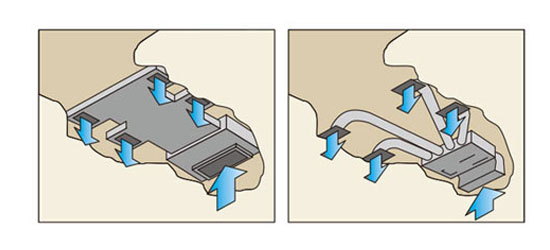

Styles d’installation

Pièces facultatives

Capteur à distance :

UTY-XSZX

Filtre longue durée* :

UTD-LF25NA

Bride (carrée) :

UTD-SF045T

Récepteur IR :

UTB-YWC

Pompe de vidange :

UTZ-PU1EBA

* Remarque :

les modèles de conduits ne comprennent pas de filtre de série.
