Caractéristiques

Caractéristiques de la série

• Rendement énergétique de fonctionnement élevé
• Technologie d'économie d'énergie pour une efficacité optimale
• Contrôle idéal de la trajectoire de l’échangeur thermique
• Contrôle du fonctionnement sophistiqué
• Raccords de tuyauterie flexibles
• Installation flexible de l’unité secondaire du réfrigérant

Gamme d'unités extérieures

	Pour 208/230 V	Pour 460 V
6 tonnes	AOUA72TLBV	AOUA72TLCV
8 tonnes	AOUA96TLBV	AOUA96TLCV
10 tonnes	AOUA120TLBV	AOUA120TLCV
12 tonnes	AOUA144TLBVG	AOUA144TLCVG
14 tonnes	AOUA168TLBVG	AOUA168TLCVG
16 tonnes	AOUA192TLBVG	AOUA192TLCVG
18 tonnes	AOUA216TLBVG	AOUA216TLCVG
20 tonnes	AOUA240TLBVG	AOUA240TLCVG
22 tonnes	AOUA264TLBVG	AOUA264TLCVG
24 tonnes	AOUA288TLBVG	AOUA288TLCVG

Refroidissement et chauffage simultanés avec un même circuit de fluide frigorigène

Les modes de refroidissement et de chauffage peuvent être sélectionnés individuellement sur chaque unité intérieure, afin d'offrir un environnement confortable dans chaque pièce en fournissant des températures très variables d'une pièce à l'autre.

Refroidissement possible tout au long de l'année

Choisissez l'option de refroidissement tout au long de l'année pour les pièces et autres espaces qui nécessitent un contrôle constant de la température toute l'année.

Adaptation aux variations de température

Le mode de fonctionnement peut être modifié en cas de variation de température importante pendant la journée en fonction de la saison.

Fonctionnement très économe en énergie

Nos systèmes de récupération de chaleur permettent d'obtenir une efficacité énergétique exceptionnelle en transférant l'énergie thermique des pièces à refroidir vers les pièces à chauffer.

Technologies d'économie d'énergie pour une efficacité optimale

1. Grand ventilateur hélicoïdal puissant

Le ventilateur conçu avec la technologie MFN^*1 assure des performances élevées en toute discrétion.

*1.

MFN : mécanique des fluides numérique

2. Moteur de ventilateur CC triphasé

L'utilisation d'un moteur de ventilateur CC à entraînement avancé améliore considérablement l'efficacité énergétique et offre un fonctionnement silencieux.

3. Commande d'onduleur CC à onde sinusoïdale

L'utilisation d'un moteur avec un module d'alimentation intelligent réduit les pertes de commutation et offre une excellente efficacité.

4. Échangeur de chaleur à 4 faces

L'échangeur de chaleur à 4 faces augmente la surface efficace et accroît considérablement l'efficacité de l'échange thermique.

5. Échangeur de chaleur à sous-refroidissement

La structure à double tuyau avec saillies internes assure un échange thermique optimal.

6. Compresseur à onduleur CC très puissant et efficace

Un double compresseur rotatif CC très puissant et efficace offre une excellente puissance intermédiaire.

7. Orifice d'admission d'air aux coins inclinés à l'avant

Lorsque plusieurs unités extérieures sont installées, l'admission avant dotée d'une forme exclusive améliore le débit d'air à l'intérieur de l'échangeur de chaleur.

Compresseur à onduleur CC très puissant

Un double compresseur rotatif CC très puissant et efficace offre une excellente puissance intermédiaire.

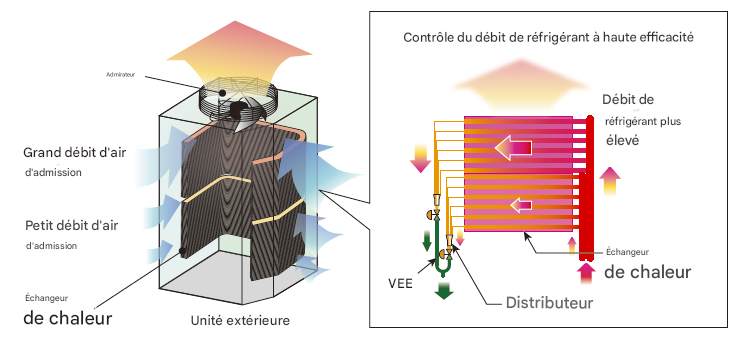

Contrôle idéal de la trajectoire de l’échangeur thermique

L’échangeur thermique est divisé en haut et en bas. L’efficacité de l’échange thermique est améliorée grâce au contrôle optimal du réfrigérant dans la trajectoire de l’échangeur thermique. Une plus grande quantité de réfrigérant est distribuée à la partie supérieure de l’échangeur thermique, qui reçoit une plus grande entrée d’air.

Contrôle de fonctionnement avancé

Lorsque plusieurs appareils extérieurs sont connectés, chaque compresseur effectue un fonctionnement sophistiqué. L’efficacité s’en trouve améliorée grâce à l’ensemble des compresseurs à charge partielle et à la distribution de réfrigérant dans l’ensemble des échangeurs thermiques plutôt qu’à un seul compresseur.

Raccords de tuyauterie flexibles

L'utilisation de raccords de tuyauterie et d'unités RB variés permet une installation flexible de la tuyauterie de fluide frigorigène en fonction de la configuration des lieux et de la structure du bâtiment.

• Une unité RB peut être placée entre le premier raccordement et une unité intérieure.
• Différence de hauteur maximale entre les unités RB : 15 m.

*1. Aucune unité RB n'est requise pour une utilisation en mode de refroidissement uniquement.

Installation flexible d'une unité RB

• Faible encombrement grâce à une conception compacte et fine de 198 mm de hauteur.
• Aucun tuyau de vidange requis.
• Différentes positions possibles du boîtier de commande en fonction des conditions d'installation.

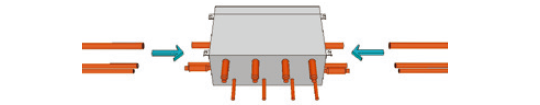

• Connexion en série pour une installation simplifiée

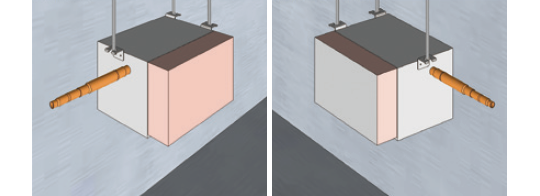

Le boîtier de commande électrique peut être installé d'un côté ou de l'autre de l'unité RB !

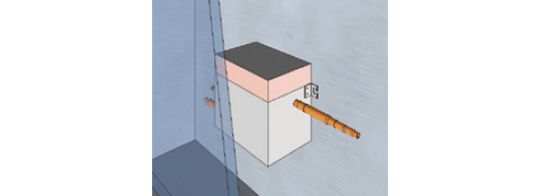

Le boîtier de commande électrique peut être installé au-dessus de l'unité RB !

2 jeux de bornes de connexion pour plus de flexibilité

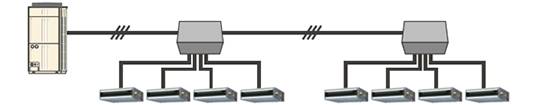

Il est possible de connecter deux unités RB en série.

Maintenance possible par le côté.

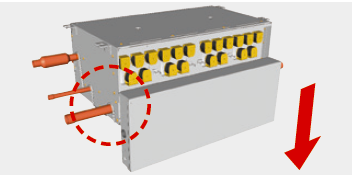

Boîtier électrique accessible pour l'entretien en faisant glisser le capot avant vers le bas.

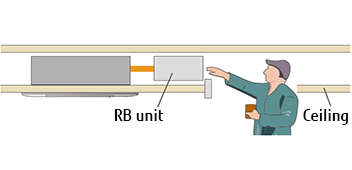

Pièces facilement accessibles et remplaçables, même dans les espaces restreints au plafond.

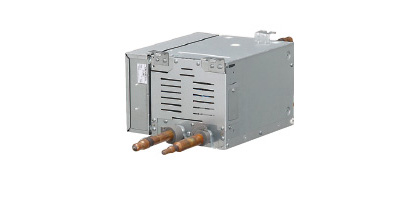

Unité RB (type simple)

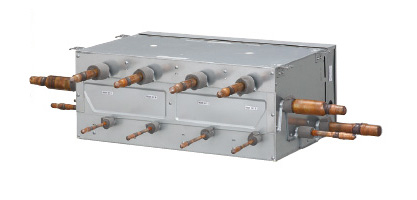

Unité RB (type multiple)
