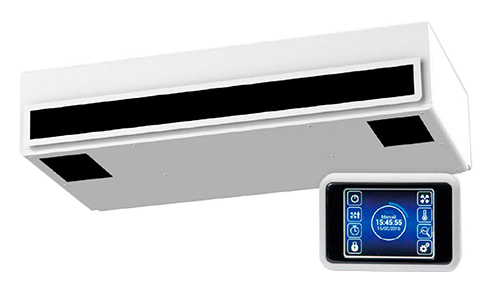

Solutions HRV/ERV VS500 SQ
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-01.png)
Télécharger :

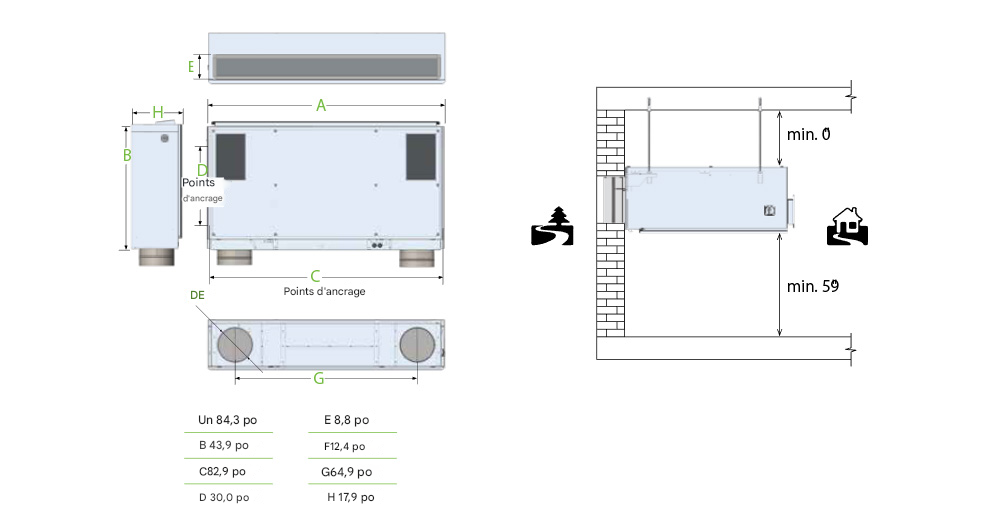

Dimensions
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-dimensions-01.jpg)

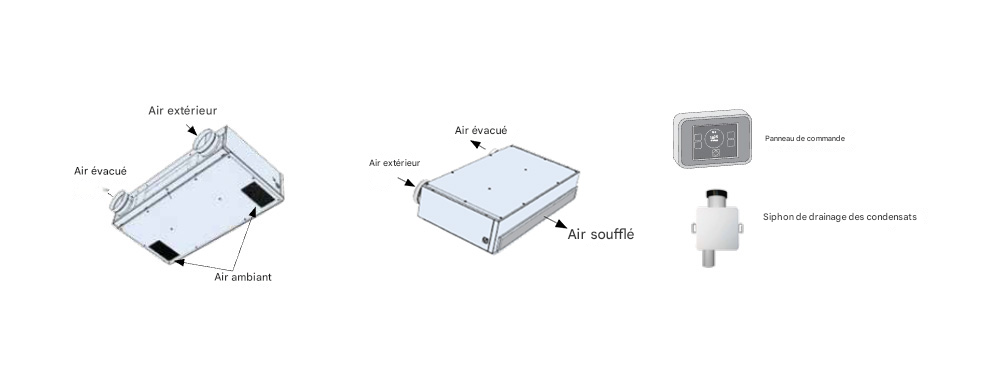

Pièces détachées
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-parts-01.jpg)
Caractéristique
PERFORMANCE SONORE
DE LA GAINE D’ÉCHAPPEMENT
Fan Speed | CFM | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | LWA [dB] |
---|---|---|---|---|---|---|---|---|---|---|
25% | 180 | 32,0 | 38,9 | 37,6 | 31,4 | 26,9 | 25,3 | 23,8 | 23,4 | 42,4 |
50% | 307 | 39,7 | 48,2 | 53,0 | 44,3 | 42,4 | 45,4 | 37,9 | 35,6 | 55,6 |
75% | 464 | 46,6 | 55,5 | 63,9 | 54,3 | 53,3 | 58,7 | 50,0 | 47,5 | 66,2 |
Boost | 539 | 49,2 | 56,9 | 64,2 | 56,0 | 53,4 | 57,2 | 54,3 | 53,8 | 66,8 |
Spirale
RAYONNEMENT À PARTIR DU BOÎTIER
Fan Speed | CFM | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | LWA [dB] | LPA [dB]1 | LPA [dB]2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
25% | 180 | 20,0 | 38,0 | 46,6 | 28,3 | 22,4 | 21,9 | 28,1 | 27,0 | 47,3 | 32,6 | 24,7 |
50% | 307 | 34,5 | 41,1 | 43,2 | 33,3 | 31,9 | 29,6 | 27,4 | 25,9 | 46,2 | 31,5 | 23,6 |
75% | 464 | 40,5 | 44,1 | 48,7 | 41,5 | 40,0 | 37,5 | 29,8 | 26,6 | 51,5 | 36,8 | 28,9 |
Boost | 539 | 44,4 | 48,4 | 51,0 | 46,5 | 44,9 | 42,4 | 34,2 | 27,9 | 55,0 | 40,3 | 32,4 |
Spirale
- 1
- Niveaux de pression acoustique calculés à 1 mètre pour Q = 4
- 2
- Niveaux de pression acoustique calculés à 3 mètres pour Q = 4
PERFORMANCE
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-icon1-01.png)
Grâce à ses performances exceptionnelles en matière de rendement énergétique, le VS500 SQ se place dans une classe à part.
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-icon2-01.png)
Grâce à son échangeur thermique en aluminium à contre-courant, le VS500 SQ transfère de 81 % à 90 % de la chaleur entre les flux d’air frais et d’air d’évacuation.
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-icon3-01.png)
Nos ventilateurs sont dotés de moteurs à commande électronique (ECM) et de pales de ventilateur incurvées vers l’arrière, ce qui réduit la puissance requise pour faire bouger l’air.

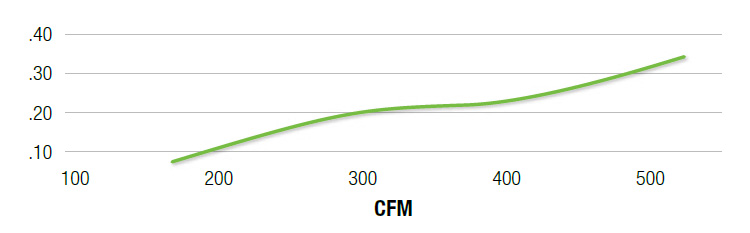

PUISSANCE DU VENTILATEUR PRÉCIS
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-specific-fan-power-01.jpg)
EFFICACITÉ DE LA RÉCUPÉRATION THERMIQUE
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-heat-recovery-efficiency-01.jpg)

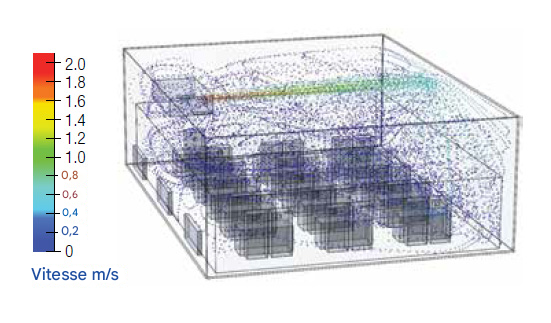

EXAMPLE CLASSROOM AIR FLOW
![](/shared/ca/img-fcus-vrf-ventacity-vs500-sq-example-classroom-air-flow-01.jpg)
ACCESSOIRES
- Détecteur de mouvement passif à infrarouge
- Capteur de CO2 de la pièce
- Capteur de H.R. de la pièce
- Capteur de COV
- Passerelle pour bâtiment intelligent
Caractéristiques techniques
Débit de ventilation maximal | 539 pi³/min |
Débit de ventilation typique | De 117 à 500 pi³/min |
Type de ventilation | Ventilateur récupérateur de chaleur (VRC) |
Échangeur thermique | Plaque statique en aluminium à contre-courant |
Type de ventilateur | Incurvé vers l’arrière, centrifuge, commande électronique |
Récupération de chaleur maximale | 90 % |
Plage de températures | De 4 °C à 40 °C (40 °F à 104 °F) |
Humidité intérieure maximale | H.R. 90 % |
Modes de fonctionnement | CAV, DCV, Économiseur |
Niveau sonore | De 31 à 40 dBA |
Raccord de conduit (air ambiant, air d’alimentation) | Aucun |
Raccord de conduit (air extérieur, air d’échappement) | 30,5 cm diam. (12,4 po) min. (781 cm² [121 po²]) |
Contrôle de la température | Dérivation à variation continue |
Spirale
Mécanique
Poids | 127 kg (280 lb) |
Poids à l’expédition | 192 kg (424 lb) |
Dimensions | 213 × 112 × 43 cm (long. × larg. × haut.) (84,3 × 44 × 17,9 po) |
Dimensions à l’expédition | 234 × 152,5 × 74 cm (long. × larg. × haut.) (92 × 60 × 29 po) |
Filtre séparateur air/huile (taille réelle) | 48 × 50 × 10 cm (long. × larg. × haut.) (18,9 × 19,7 × 3,8 po) MERV13 |
Filtre de reprise d’air (taille réelle) | 25,5 × 42,5 cm (long. × larg.) (10,6 × 16,7 po) MERV8 |
Dimensions d’installation | 76,2 × 208 cm (30,1 × 82,9 po) |
Fini externe | Aluminium enduit de poudre |
Spirale
Électrique
Alimentation | 2,34 kW |
Tension | 240 V c.a., 1 Φ, 60 Hz |
Intensité maximale – Max. | 11,4 A, 1 Φ |
Préchauffage antigel | 3,0 kW |
Type de moteur de ventilateur | Commande électronique |
Puissance maximale – 1 ventilateur | 170 W (0.23 ch) |
