Télécharger :

Catalogue

Modèles

208/230 V monophasé
AUUA4TLAV1
AUUA7TLAV
AUUA9TLAV
AUUA12TLAV
AUUA14TLAV
AUUA18TLAV
AUUA24TLAV

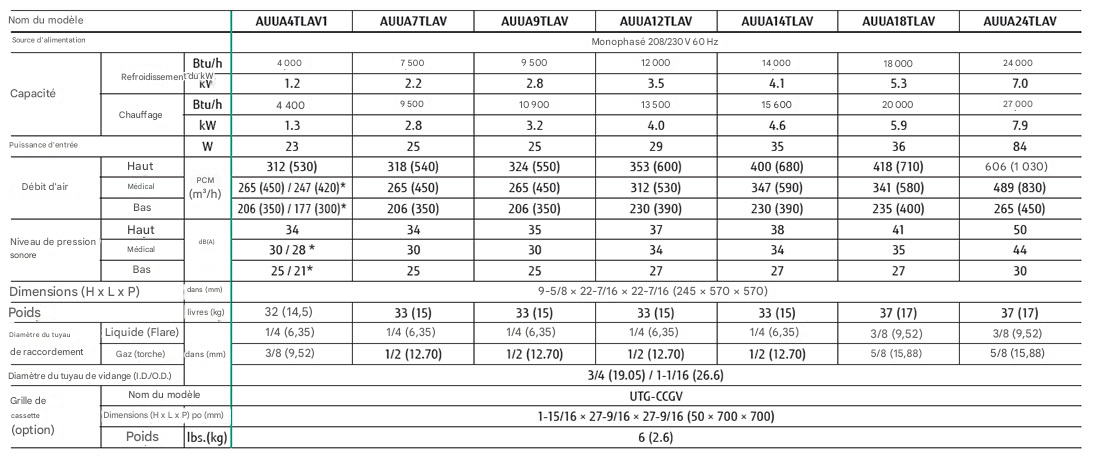

Caractéristiques techniques

Remarque :

Les caractéristiques techniques sont basées sur les conditions suivantes.

Les fonctions de protection intégrées peuvent limiter la capacité de l’appareil ou mettre celui-ci à l’arrêt en cas d’utilisation en dehors des plages de températures de fonctionnement prévues de l’appareil.

Refroidissement :

Température intérieure sèche de 26,7 °C (80 °F)/mouillée de 19,4 °C (67 °F), et température extérieure sèche de 35 °C (95 °F)/mouillée de 23,9 °C (75 °F).

Chauffage :

Température intérieure sèche de 21,1 °C (70 °F)/mouillée de 15,6 °C (60 °F), et température extérieure sèche de 8,3 °C (47 °F)/mouillée de 6,1 °C (43 °F).

Longueur des tuyaux :

7,5 m (25 pi), différence de hauteur : 0 m (0 pi) (appareil extérieur – appareil intérieur).

* :

Valeur de « fonctionnement en mode refroidissement/mode chauffage ».

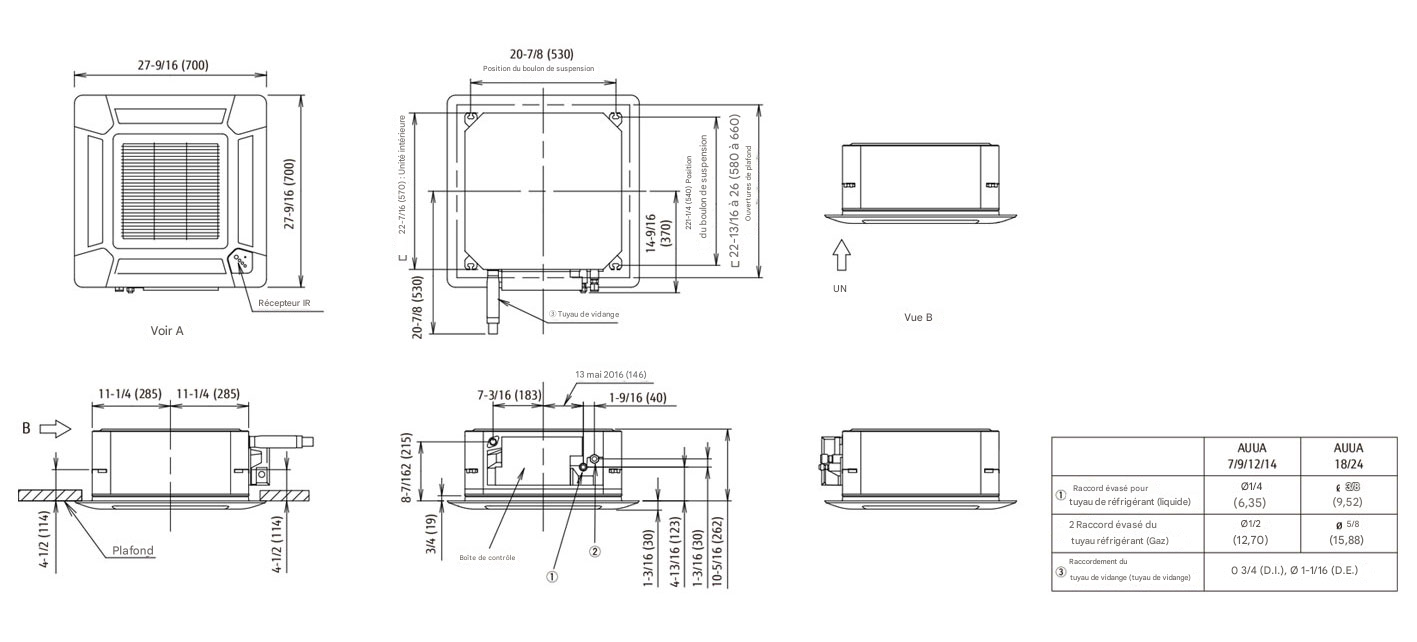

Dimensions

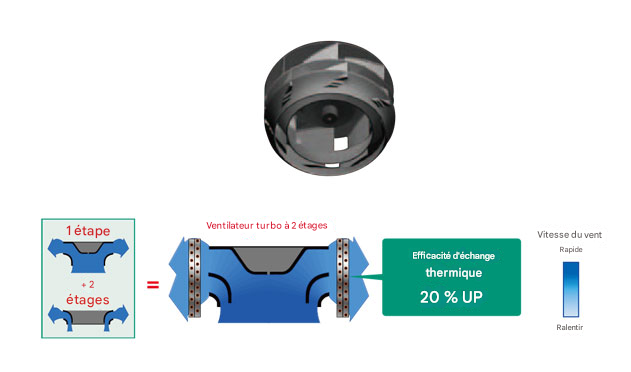

Ventilateur turbo bi-étagé

Conception à rendement élevé selon une structure à 2 phases

Distribution uniforme de l’air dans l’échangeur thermique grâce au nouveau turbo-ventilateur à 2 phases qui produit deux flux d’air distincts.

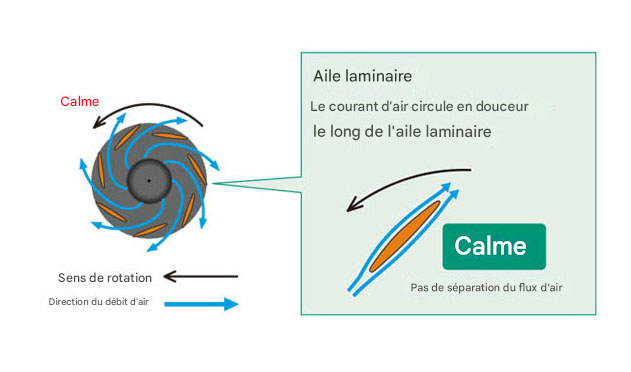

Modèle silencieux

Optimisation de la forme de l’aile (type d’aile laminaire) et du nombre de l’aile (7 pales chacune)

Conçu par des simulations d’analyse DNF (fluides)

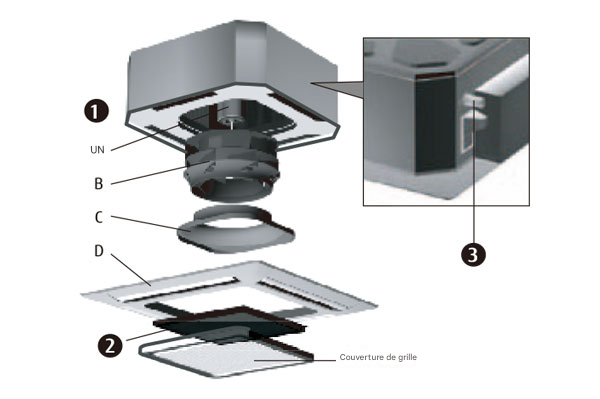

1 : Easy maintenance of fan and motor

Access and maintenance of the fan and motor can be accomplished by removing the panel. The fan and motor can be easily removed.

A : Fan motor

B : Ventilateur turbo bi-étagé

C : Bell-mouth

D : Panel

2 : Air filter

standard equipment

3 : Adaptation of transparent drainage parts

During installation, maintenance and operation, the drain pump and kit can be checked easily.

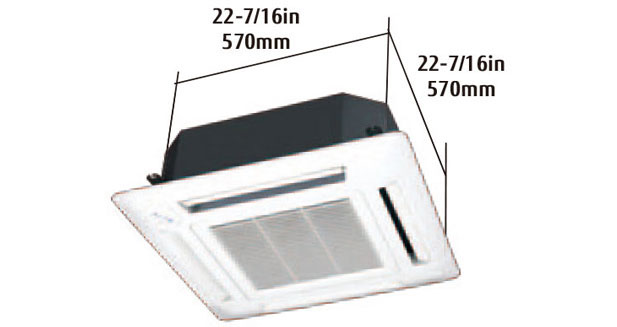

Conception compacte

Premier modèle de 24 000 BTU au monde dans la catégorie des cassettes compactes (installation facile : il suffit de retirer le panneau de plafond de 600 × 600 mm (23-5/8 × 23-5/8 po)

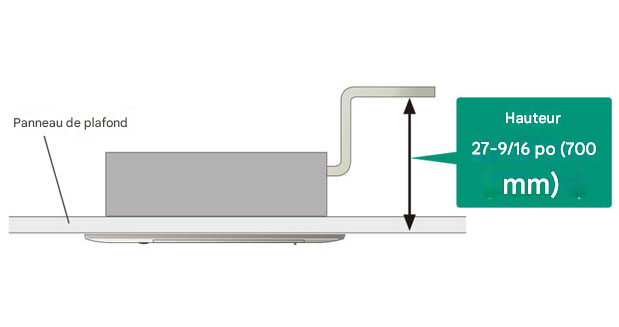

Pompe de vidange haute pression

Pièces facultatives

Plaque d’obturateur de sortie d’air :

UTR-YDZB

Trousse d’isolation en cas d’humidité élevée :

UTZ-KXGC

Trousse d’entrée d’air frais :

UTZ-VXAA

* :

Récepteur IR classique : il suffit d’utiliser la télécommande sans fil fournie en option.
