Modulares System mit Wärmerückgewinnung VR-IV-Serie AJY324GALDHH

Spezifikationen

Nennleistungsbereich	36 HP
Maximal anschliessbare Inneneinheiten je MODBUS Konverter^*1	2 - 64
Anschlussleistung der Inneneinheit	25.6 - 153.6 kW

Scroll

Stromquelle	Phase	3-phasig
	Spannung	400 V
	Frequenz	50 Hz
Leistung	Kühlen	102.4 kW
Leistung	Heizen	102.4 kW
Eingangsleistung	Kühlen	32.58 kW
Eingangsleistung	Heizen	26.97 kW
EER	Kühlen	3.14 W/W
COP	Heizen	3.80 W/W
Luftdurchsatz		13000 + 13000 + 11100 m³/h
Schalldruckpegel^*2	Kühlen	64 dB(A)
Schalldruckpegel^*2	Heizen	66 dB(A)
Maximaler externer statischer Druck		80 Pa
Ausgangsleistung des Verichtermotors		11 x 1 + 11 x 1 + 7.5 x 1 kW
Lamellierter Wärmetauscher		Blue Fin

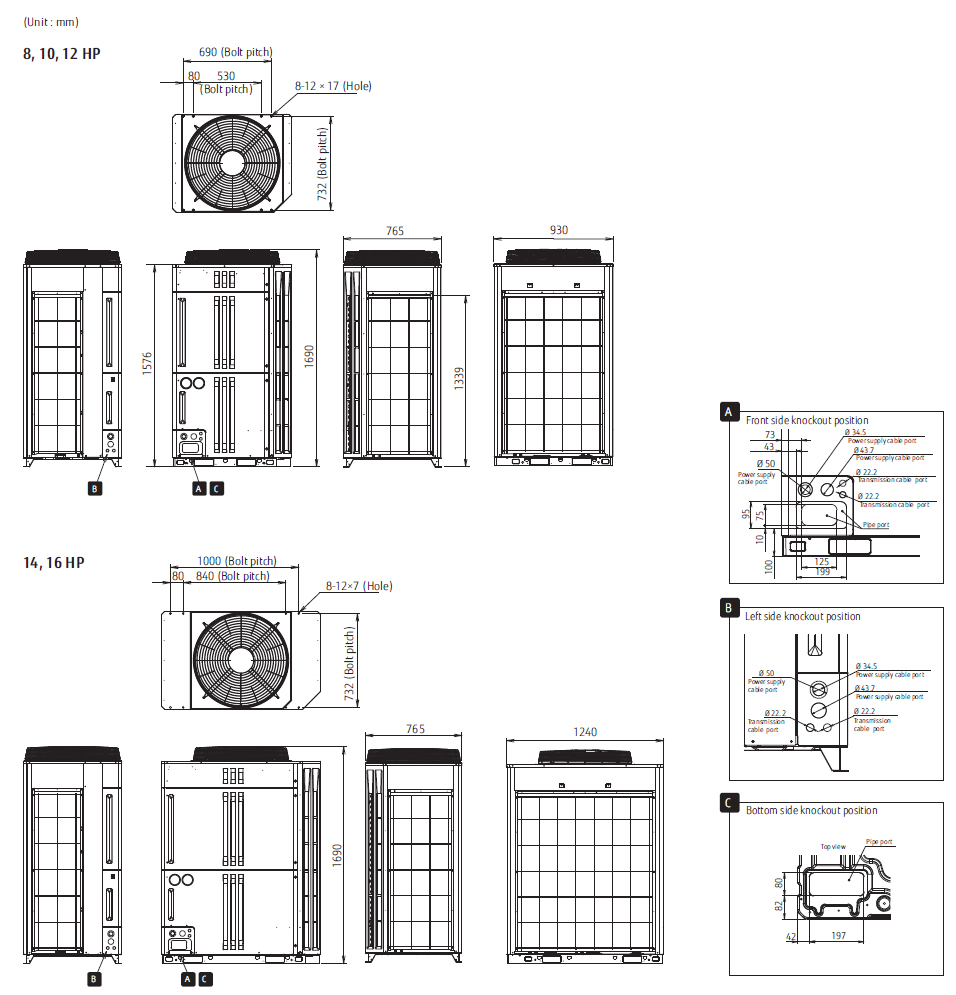

Netto Abmessungen Höhe X Breite X Tiefe		1690 x 1240 x 765 mm 1690 x 1240 x 765 mm 1690 x 930 x 765 mm
Nettogewicht		286 kg 286 kg 262 kg
Kältemittel	Typ	R410A
	Treibhauspotenzial	2088
	Füllmenge	11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T) 11.8 kg (24.6 CO2eq–T)
Verbindungsrohrdurchmesser	Flüssig	φ19.05 mm
	Druckgas	φ28.58 mm
	Sauggas	φ41.27 mm
Max. Höhendifferenz (Außeneinheit: Obere(r)/Untere(r))		50 / 40 m
Betriebsbereich	Kühlen	-10 bis 46 °CDB
	Heizen	-20 bis 21 °CDB
	Kühlen / Heizen	-10 bis 21 °CDB

Scroll

Hinweis:: Die angegebenen Spezifikationen gelten nur dann, wenn folgende Voraussetzungen erfüllt sind.
Kühlen:: Innentemperatur 27° C TK / 19° C FK und Außentemperatur 35° C TK / 24° C FK.
Heizen:: Innentemperatur 20° C TK / 15° C FK und Außentemperatur 7° C TK / 6° C FK.
Rohrlänge:: 7,5 m; Höhendifferenz zwischen Außen- und Inneneinheit : 0 m. Wenn der Kühlbetrieb bei einer Außenlufttemperatur unter -5°C verwendet wird, muss die Außeneinheit in einer gleich hohen oder einer höheren Position als die Inneneinheiten installiert werden.

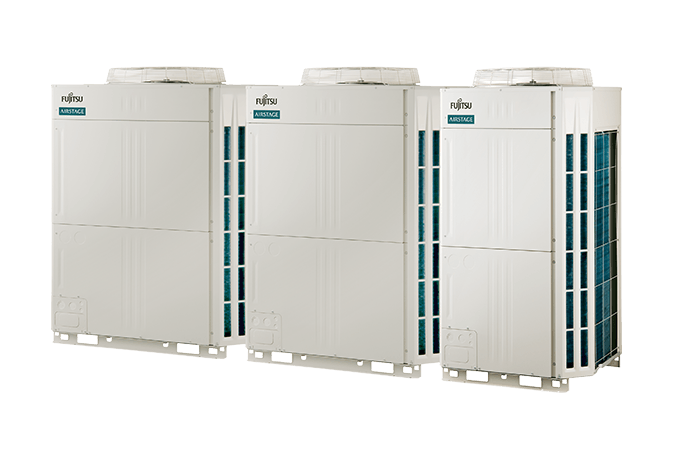

Außeneinheit
