PRESS RELEASE

2014年3月4日
株式会社富士通ゼネラル
(NO.13-N06-32)

高い省エネ性能と施工の自由度を高めた

中国向け追加型ビル用マルチエアコン
「AIRSTAGE®」VR-Ⅱシリーズ(冷暖同時運転タイプ)新発売

(室外ユニット4機種・19組合せ / 室内ユニット68機種)

当社は、高い省エネ性能と施工の自由度を高めた中国向け追加型ビル用マルチエアコン「AIRSTAGE」VR-Ⅱシリーズ(10/12/14/16馬力・冷暖同時運転タイプ)を、3月より発売いたします。

中国の省エネルギー政策による規制はますます強化され、店舗やオフィスでの電力消費量に大きな比重を占める業務用空調システムにおいても、より高い省エネ性能が求められています。また、業務用物件では、コンピューター室での冷房と執務室での暖房など冷暖房を同時に行いたいという要求もあります。さらに、さまざまな構造の建物にも対応できるような設置性の良さも重要なポイントとなっています。



新シリーズは、最大3台の室外機を組み合わせて最大で48馬力(134.4kW)の能力を発揮する業務用空調システムで、「高密度マルチパス熱交換器」「正弦波DCインバーター制御」など独自の省エネ技術で中国におけるエネルギーラベル1級(注1)を達成しました。また、冷暖同時運転タイプは冷房運転で発生した排熱を暖房に利用するため省エネ効果が高く、さらに部屋ごとに冷房・暖房の切換えが自由に行えるためきめ細かな空調管理ができ、省エネ性と快適性を両立しています。

施工面では、コンパクトな「冷暖切換えユニット」や室外機の「コーナーカット吸込み構造」の採用により設備設計効率が向上しました。

今回のVR-Ⅱシリーズをラインアップへ加えることにより中国での空調ビジネスのさらなる拡販を目指します。

当社は、省エネ性に優れた冷暖同時運転タイプを、欧州、豪州、北米に投入しており、このたび、最大需要国である中国でも発売し、ビル用マルチエアコンの主要市場に展開してまいります。

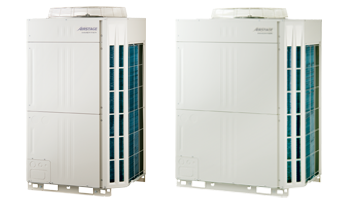

「AIRSTAGE」VR-Ⅱシリーズ室外機のイメージ

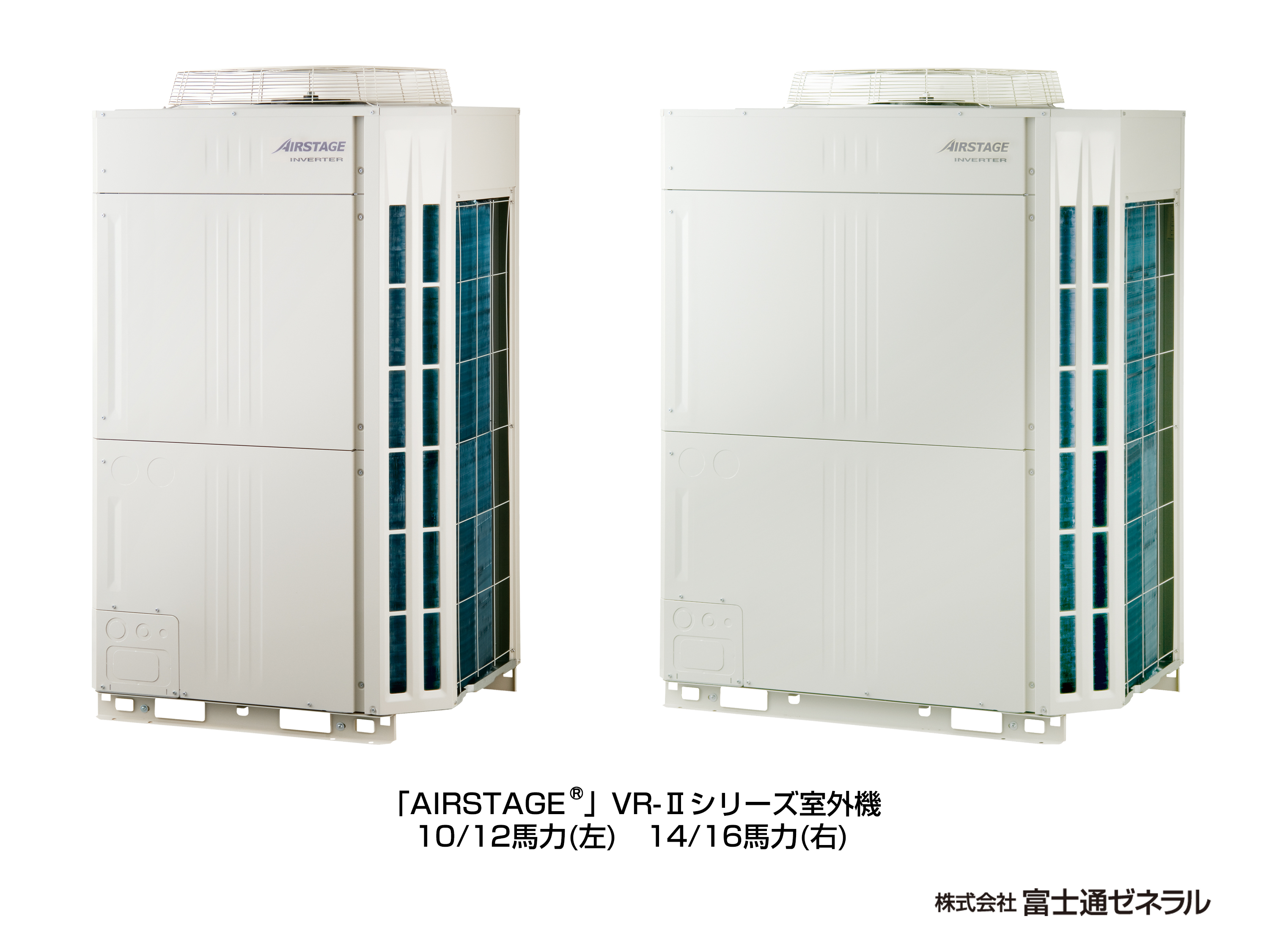

「AIRSTAGE」VR-Ⅱシリーズ室外機
10 / 12馬力(左)  14 / 16馬力(右)

暖房運転/冷房運転使用例のイメージ図
システム例


主な特長

  1. エネルギーラベル1級(注1)を達成した高効率運転
    1. 「コーナーラウンド型マルチパス熱交換器」と「上下個別冷媒制御」で高効率化
    2. 複数の熱交換器を活用した「分散運転制御」
    3. 大容量DCツインロータリー圧縮機の搭載により冷媒回路の高効率化
  2. 設置性を向上させ、施工の自由度を高めた「冷暖切換えユニット」
    1. 設置場所に合わせて選べる「冷暖切換えユニット」

      ・ 狭いスペースでも設置しやすい「単独型」

      ・ 配管接続箇所が少なく、施工が簡単でコンパクトな「集合型」

    2. その他の特長(従来機・V-Ⅱと共通)
  3. きめ細かい管理ができるコントローラーと集中管理機器
    1. 省エネに役立つ機能を新たに搭載し、さらに操作性を大幅に高めた「タッチパネル式リモコン」
    2. 個別リモコンのラインアップ
    3. 管理規模に応じた多様な集中管理システム
  4. 顧客要望に応えたラインアップ
    1. 室外機(10馬力~48馬力:19組合せ)
    2. 室内機(2.2kW~25.0kW:68機種)

1. エネルギーラベル1級(注1)を達成した高効率運転

「AIRSTAGE」VR-Ⅱシリーズ(冷暖同時運転タイプ)は、独自のさまざまな省エネ技術により、エネルギーラベル1級(注1)を達成するとともに、冷房運転時に発生する排熱を暖房運転に利用する「冷暖同時運転」を行い、さらなる高効率運転を可能にしました。

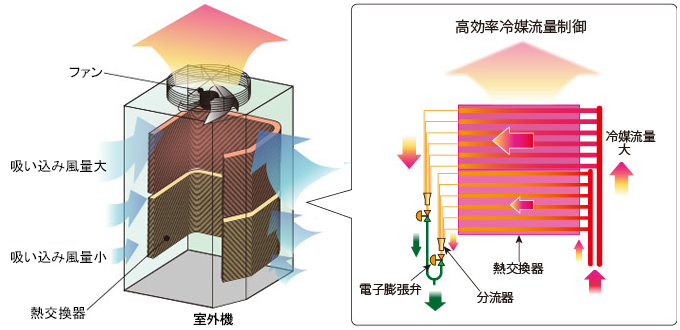

i) 「コーナーラウンド型高密度マルチパス熱交換器」と「上下個別冷媒制御」で高効率化を実現

効率の良い「コーナーラウンド型高密度マルチパス熱交換器」(Ø7mmの細径銅管、コーナーラウンド形状)に加え、熱交換器を上下に分割し、それぞれに流れる冷媒の量を、熱交換器に吸い込む風量に合わせて適切に制御する独自の制御運転機能を搭載しました。これにより、熱交換器の性能を最大限に引出し、高効率化を実現しました。

高効率冷媒流量制御のしくみ説明図(イメージ)

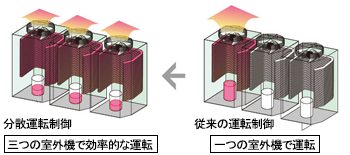

ii) 複数の熱交換器をフル活用した「分散運転制御」

室内機からの要求能力に応じて、各室外機の熱交換器をフルに活用した「分散運転制御」を行うことで、熱交換効率が大幅に向上しました。

圧縮機も最大負荷で運転せず、最も効率の良い安定した運転を持続します。また、一つの室外機に運転が集中しないので機器の信頼性も向上しました。

一つの室外機で運転する従来機種から三つの室外機で効率的な運転をする新機種の説明図(イメージ)


iii) 大容量(16馬力)DCツインロータリー圧縮機の搭載により冷媒回路の高効率化を実現

回転ロスの少ない正弦波駆動方式のDCインバーター制御と新開発の16馬力DCツインロータリー圧縮機により、圧縮機を1台に集約しました。

従来の2台の圧縮機を連結した場合の能力ロスを低減し、高効率化を図りました。

2. 設置性を向上させ、施工の自由度を高めた「冷暖切換えユニット」

「AIRSTAGE」VR-Ⅱシリーズ(冷暖同時運転タイプ)は、新開発の「冷暖切換えユニット」や「コーナーカット吸込み構造」を採用した室外機により、設置性を高め、施工の自由度を高めました。

i) 設置場所に合わせて選べる「冷暖切換えユニット」

狭いスペースでも設置しやすい「単独型」

製品の高さをおさえ、狭い天井裏などでも設置が容易です。コントロールボックスの配置が左右に取り付けられ取付時の設置性を高めました。

着脱式コントロールボックス採用の冷暖切換えユニット(単独型)写真


配管接続箇所が少なく、施工が簡単な「集合型」

4台の「単独型」を一つの筐体におさめ、内部で配管をあらかじめ連結。施工現場での配管溶接個所を大幅に減らすとともに、設置スペースも「単独型」を4台並べるよりも縮小。建物のスペースを有効に活用できます。

冷暖切換えユニット(集合型)写真

ii) その他の特長(従来機・V-Ⅱと共通)

  • 「コーナーカット吸込み構造」を採用した省設置スペース設計の室外機
  • 最大総配管長1,000mまでの長配管設計により施工の自由度を向上
  • 機外静圧80Paの室外機により高層の各階設置やバルコニー設置が容易

3. きめ細かい管理ができるコントローラーと集中管理機器

i) 省エネに役立つ機能を新たに搭載し、さらに操作性を大幅に高めた「タッチパネル式リモコン」

  • タッチパネルを採用し、操作性を大幅に向上
    ワンタッチで画面切換えができ、必要な操作が簡単にできます。
  • 省エネに役立つ機能をさらに強化
    あらかじめ設定できる室内温度の範囲を制限して冷やしすぎ、温めすぎを防止する機能や、ムダな運転を防止する「消し忘れ防止タイマー」を追加。「消し忘れ防止タイマー」はタイマーが動作する時刻を設定することが可能で、一例として「就業時間は継続運転、残業時間は運転開始から一定時間で自動的に運転OFF」など、きめの細かい管理ができます。
  • 各地の言語で表示可能
    英語、中国語、フランス語、ドイツ語、スペイン語、ポーランド語、ロシア語の7か国語の表示対応が可能です。

新「タッチパネル式リモコン」写真
タッチパネル式リモコン


ii) 個別リモコンのラインアップ




ワイヤレスリモコン


シンプルワイヤードリモコン


ワイヤードリモコン


iii) 管理規模に応じた多様な集中管理システム

集中管理システム




室内機64台制御

グループリモコン


室内機100台制御

集中コントローラー


室内機400台制御

タッチパネルコントローラー


室内機1,600台制御

システムコントローラー
(ソフトウェア)


4. 顧客要望に応えたラインアップ

10馬力から2馬力ごとに最大48馬力まで室外機をラインアップ。19機種のバリエーションから選ぶことができます。

室内機も2.2kWから25.0kWの20タイプ、68機種をそろえました。

i) 室外機(10馬力~48馬力:19組合せ)

能力レンジ 10
HP
12
HP
14
HP
16
HP
20
HP
22
HP
24
HP
26
HP
28
HP
30
HP
32
HP
34
HP
36
HP
38
HP
40
HP
42
HP
44
HP
46
HP
48
HP
省スペース優先 10HP有り 12HP有り 14HP有り 16HP有り 20HP有り 22HP有り 24HP有り 26HP有り 28HP有り 30HP有り 32HP有り 34HP有り 36HP有り 38HP有り 40HP有り 42HP有り 44HP有り 46HP有り 48HP有り

ii) 室内機(2.2kW~25.0kW:68機種)

  2.2
kW
2.5
kW
2.8
kW
3.2
kW
3.6
kW
4.0
kW
4.5
kW
5.0
kW
5.6
kW
6.3
kW
7.1
kW
8.0
kW
9.0
kW
10.0
kW
11.2
kW
12.5
kW
14.0
kW
18.0
kW
22.4
kW
25.0
kW
小型天井カセット 2.2kW有り   2.8kW有り   3.6kW有り 4.0kW有り 4.5kW有り 5.0kW有り 5.6kW有り   7.1kW有り
厚型天井カセット                 5.6kW有り 6.3kW有り 7.1kW有り 8.0kW有り 9.0kW有り 10.0kW有り 11.2kW有り 12.5kW有り 14.0kW有り
薄型天井カセット                 5.6kW有り 6.3kW有り 7.1kW有り 8.0kW有り
スリムダクト 2.2kW有り 2.5kW有り 2.8kW有り 3.2kW有り 3.6kW有り 4.0kW有り 4.5kW有り 5.0kW有り 5.6kW有り 6.3kW有り 7.1kW有り
小型ダクト 2.2kW有り 2.5kW有り 2.8kW有り 3.2kW有り 3.6kW有り 4.0kW有り 4.5kW有り 5.0kW有り 5.6kW有り
低静圧ダクト                     7.1kW有り 8.0kW有り 9.0kW有り 10.0kW有り 11.2kW有り 12.5kW有り
中静圧ダクト                     7.1kW有り   9.0kW有り 10.0kW有り 11.2kW有り 12.5kW有り
高静圧ダクト                             11.2kW有り 12.5kW有り   18.0kW有り
超大型ダクト                                     22.4kW有り 25.0kW有り
小型壁掛け(注2) 2.2kW有り   2.8kW有り   3.6kW有り   4.5kW有り
大型壁掛け                 5.6kW有り   7.1kW有り   9.0kW有り

主な仕様・発売時期・生産台数

機種名 AJQ280GALAH AJQ335GALAH AJQ400GALH AJY144GALH
電源 三相 400V 50Hz
冷房能力 28.0kW 33.5kW 40.0kW 45.0kW
暖房能力 31.5kW 37.5kW 45.0kW 50.0kW
エネルギー効率(IPLV) 6.20 6.05 6.15 6.00
寸法 (高さ × 幅 × 奥行) 1,690 × 930 × 765mm 1,690 × 1,240 × 765mm
質量 266kg 290kg
発売時期 3月
生産台数 (初年度) 1,000台 (室外機ベース・全機種合わせて)

注釈

注1 エネルギーラベル1級 :
中国における空調機器に対するラベリング制度。1級から5級までランク付けがされ、1級は最高ランクになる。
注2 小型壁掛け :
小型壁掛けは、通常と低騒音の2種類揃えています。

※ 「AIRSTAGE」は株式会社富士通ゼネラルの登録商標です。



発表資料中の「価格」・「仕様」など記載内容は、発表日現在のものです。
予告なしに変更されることがありますので、ご了承ください。
