人感センサーと据付位置を設定する

室内機の据付位置に合わせて、人感センサーと据付位置の設定を行います。
人感センサーと左右風向の向きが、据付位置に合わせた設定になります。

お願い
  • 据え付け時や移設時には、必ず設定してください。設定を行わないと正しく運転できない場合があります。
  • エアコン運転中に設定はできません。
室内機の人感センサーを設定する

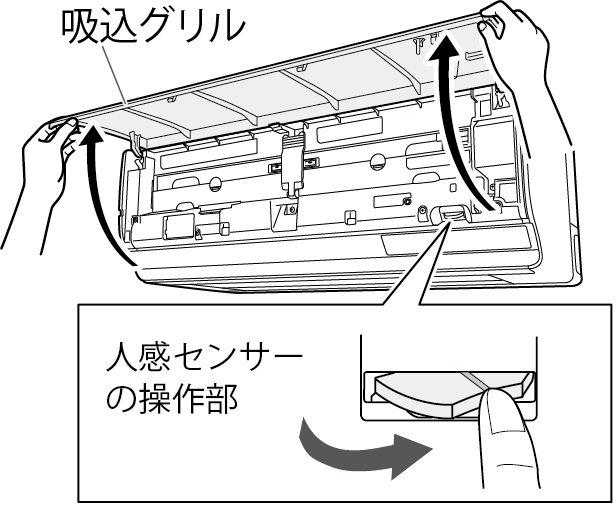

  1. 吸込グリルを開く
    吸込グリルの下部両端に手を掛けて手前に引き、途中の引っかかるところまで開きます。
    (手を離しても、吸込グリルが開いたままになります。)
  1. 人感センサーの向きを操作部で合わせる
    室内機の据付位置に合わせて、操作部を指で押して検知方向を合わせてください。
    (検知方向を左右に約30°変えることができます。)

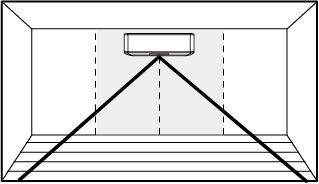

検知方向の選択の目安

室内機の据付位置
人感センサーの向き
(検知方向)

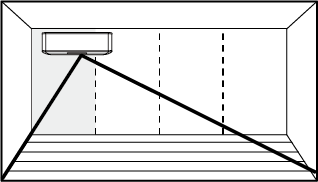

室内機の中心が壁面の左側付近


右向き

室内機の中心が壁面の中央付近

中央向き

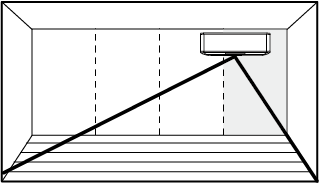

室内機の中心が壁面の右側付近


左向き

検知範囲:約100°
お買い上げ時:中央向き

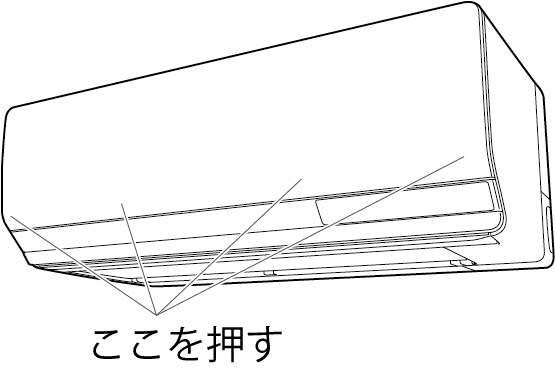

  1. 吸込グリルを閉める
    吸込グリル下側の両端・中央部(4 ヶ所)を押して閉めます。

    お願い
    吸込グリルを開けたまま運転しないでください。故障の原因になります。
    また、フィルターおそうじの動作不良の原因になりますので、吸込グリルを確実に閉めてください。



リモコンで据付位置を設定する
操作のしかた
  1. 停止中に を押す

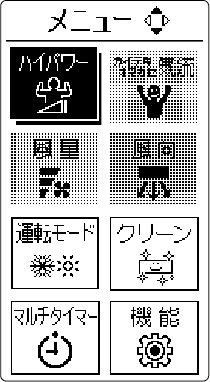

    メニュー画面が表示されます。

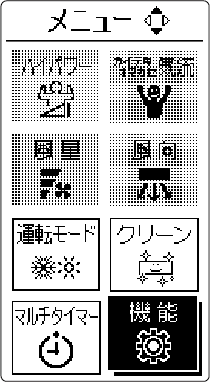

  1. を選び を押す

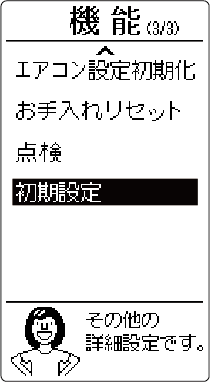

  1. で「初期設定」を選び を押す

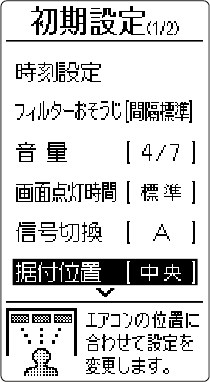

  1. 「据付位置」を選び を押す



  1. で室内機の据付位置を選び、リモコンを室内機受信部に向けて を押す


室内機の据付位置
リモコンの設定

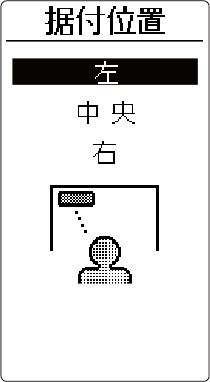

室内機の中心が壁面の左側付近

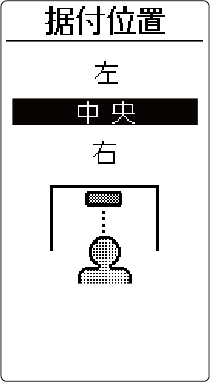

室内機の中心が壁面の中央付近

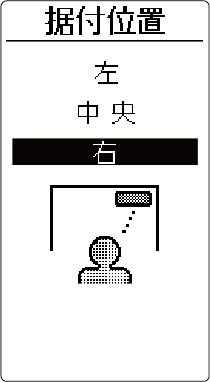

室内機の中心が壁面の右側付近


    • 室内機が信号を受信すると、受信音が鳴り、音声案内でお知らせします。

      (例)室内機を左に据え付けた場合
      『ピピッ 左側に設定しました。センサーを右に向けてください。』
      ※「人感センサーと据付位置を設定する」で決めた人感センサーの向きと音声案内の向きがあっていることを確認してください。

    • 本体の運転ランプ(緑)が約1秒間点滅し、人感センサーのテストモードに入ります。

  1. 人感センサーの検知状態を確認する

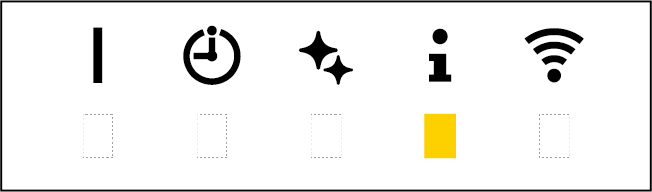

    • 人感センサーが人を検知すると本体のお知らせランプ(黄)が点滅します。(人を検知していないと消灯します。)



    • 室内を移動し、検知範囲を確認してください。
    • 電源プラグを差し込んでから、検知状態が確認できるまで約1分かかります。
    • 検知距離は、室内機の正面で約 7m です。
      ※ お部屋の温度が30℃以上のときは、人感センサーの検知反応が鈍くなる場合があります。(→ 人感センサーについて
  1. を押して、テストモードを終了する
    • 室内機が信号を受信すると、受信音が鳴ります。
    • 本体の運転ランプ(緑)が約1秒間点滅し、テストモードが終了します。
      (運転停止状態になります。)
