各部の名称と働き(室内機・室外機)
正しくお使いいただくために、各部の名前と位置を確認してください。
❶上下風向板
・風の上下方向の調節ができます。（→ 風の向きを変える）
❷ 左右風向板（上下風向板の奥）
・風の左右方向の調節ができます。（→ 風の向きを変える）
❸ 補助風向板（上下風向板の上）
・上下風向板が風を下方向に調節するときに、風を下におさえるように動きます。
❹ 人感センサー
・人の動きを検知します。
※検知方向を設定してください。（→ 人感センサーと据付位置を設定する）
❺ 電源プラグ
❻ 吸込グリル
❼ リモコン受信部
本体表示部
ランプの種類 | ランプの状態 |
| ➊運転ランプ（緑） | 点灯 |
おそい点滅
| |
| ➋タイマーランプ（橙） | 点灯 |
| ➌クリーンランプ（黄） | 点灯
|
おそい点滅
| |
はやい点滅
| |
➍お知らせランプ（黄） ※ お知らせの内容を音声で確認できます。 （→ 音声お知らせ） | 点灯
|
おそい点滅
| |
はやい点滅
| |
➎無線LANランプ（白） | 点灯
|
おそい点滅
| |
はやい点滅
| |
吸込グリルを取り外した状態
❶ 無線LAN アダプター
・無線ルーターと通信を行います。（→ スマートフォン連携）
❷ ダストボックス
・エアフィルターに付着したホコリを回収します。
・取りはずして水洗いができます。（→ ダストボックスをお手入れする）
❸ 銘板（下面）
・形名や製造年、エアコンの能力などが記載されています。
❹ 本体ボタン
・ダストボックス、プラズマ空清ユニットのお手入れが終了したときに使います。（→ ダストボックスをお手入れする）
・3 秒間押し続けると、応急運転をします。（→ 応急運転）
❺ エアフィルター（左右2枚）
・ホコリやゴミが内部に入るのを防ぎます。（→ エアフィルターをお手入れする）
❻ プラズマ空清ユニット（左側のみ）
・花粉やハウスダストなど細かい汚れを集めます。（→ プラズマ空清、プラズマ空清ユニットをお手入れする）

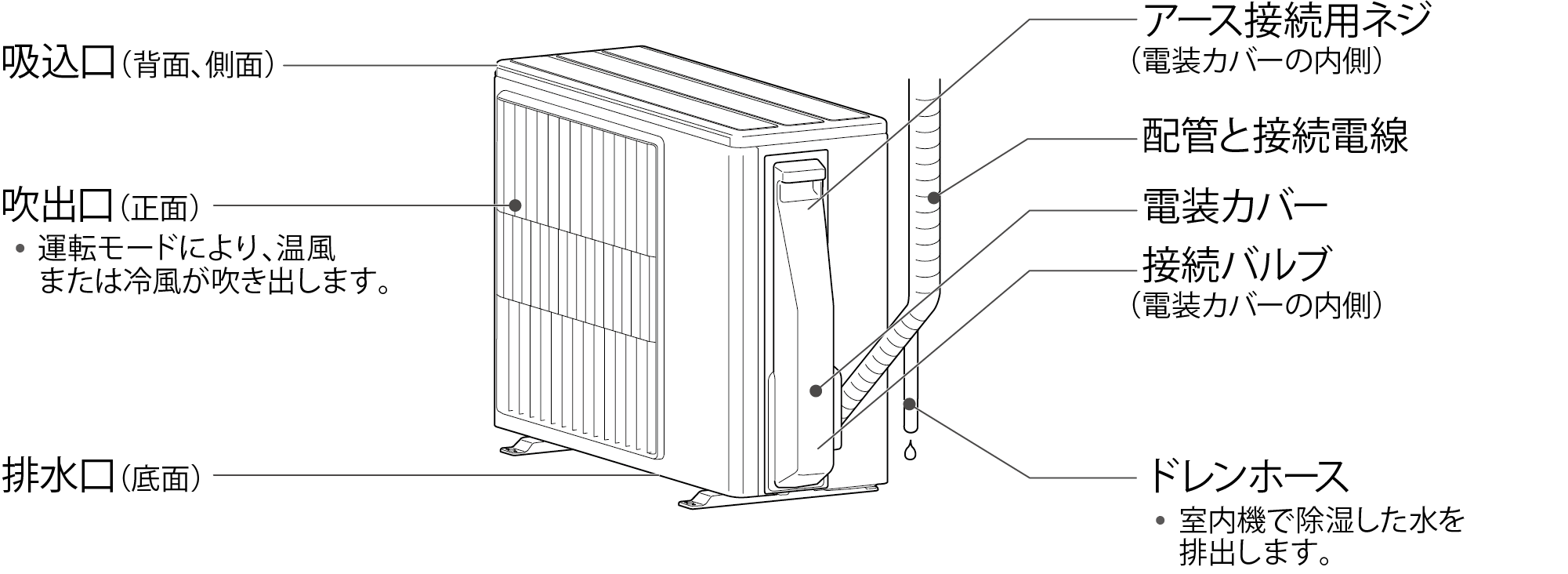

室外機
※ 形名によって、形状や大きさが異なります。
お願い |
|
付属品

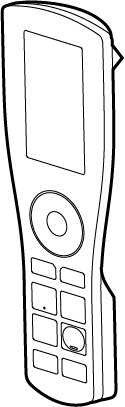

リモコン（1 個） | |
| 単3 形アルカリ乾電池（2 本） （→ リモコンの準備をする） | |
| リモコンホルダー（1 個） （→ リモコンホルダーを利用するとき） | |
| リモコンホルダー取付け用ネジ（2 本） （→ リモコンホルダーを利用するとき） |
