PRESS RELEASE

2011年09月06日
株式会社富士通ゼネラル
（NO.11-N04-15）

海外向けマルチエアコン「AIRSTAGE™」J-IIシリーズを新発売

マルチエアコンのラインアップを拡充しエアコンビジネスを拡大

当社は、海外向けマルチインバーターエアコン「AIRSTAGE™」J-IIシリーズ（11.2 / 14.0 / 15.5 kW）を欧州、豪州、中国市場に向けて、9月10日より順次発売します。一台の室外機で6室から9室に対応するマルチエアコンのラインアップを拡充し、エアコンビジネスの拡大を目指します。

マルチエアコンは、マンション、戸建て住宅からオフィスやホテルなど幅広い用途に活用され、同市場では高い省エネ性能や施工性、集中管理機能など、さまざまな性能、機能が求められております。

こうしたニーズに応えるため、当社では、トップクラスの省エネ性能や優れた施工性などを実現した最大9室対応のマルチエアコンを開発いたしました。

新シリーズは、室外機の構造を見直し、大型マルチパス熱交換器、高出力のDCツインロータリー圧縮機などを搭載し、それぞれのクラスにおいて、トップクラスの省エネ性能を達成しました。併せて、暖房能力においても従来機種に比べて33%^（注1）向上するとともに、大口径ファンの採用で大幅な低騒音化を実現するなど、基本性能を高めました。

また、最大総配管長180mの長配管設計や配管引出し口、主要部品の保守などをしやすくするなど施工性、メンテナンス性も向上しました。

さらに、当社製ビル用マルチエアコン「AIRSTAGE™」V-IIシリーズと室内機、周辺機器を共通化したことで、同システムと組み合わせて設置する場合においても効率的な施工•設計ができます。

今回のラインアップ拡充により、住宅•業務用途の多様な要望に応え、より空質の高い快適空間を提供してまいります。

「AIRSTAGE™」J-IIシリーズ写真

マルチインバーターエアコン「AIRSTAGE™」J-IIシリーズ

新商品の主な特長

トップクラスの省エネ性能と快適性
- 省エネ性能
- 暖房能力
- 静音設計
- 室内機用の吹出しルーバーを新たに開発
優れた施工性
- 最大9台の室内機を接続可能
- 最大総配管長180mの長配管設計
- 狭い場所への設置を可能にする4方向の配管の取り出し口や前面パネル
- 施工、点検、故障時にさまざまな情報が簡単に確認できるモニター表示機能
多彩な運転管理機能
- 小規模な物件でも見やすく管理しやすい集中リモコン
- 当社製ビル用マルチエアコンと一括管理ができる集中管理システム

1. トップクラスの省エネ性能と快適性

省エネ性能

新シリーズは、室外機の構造を見直し、大型プロペラファン、DCインバーター制御、DCファンモーター、大型マルチパス熱交換器、高出力のDCツインロータリー圧縮機などの搭載により、各市場における省エネ規制をクリアするばかりでなく、それぞれのクラスにおいてトップクラスの省エネ性能を実現しました。

「高効率を生む先進技術」大型プロペラファン-羽の大型化と角度の最適化により高性能と低騒音を実現。DCインバーター制御-新型アクティブフィルターモジュールの搭載により効率改善。DCファンモーター-小型化、低騒音、高効率、多段階制御のDCファンモータを搭載。サブクール熱交換器-2重管の熱交換器の搭載により冷房能力を改善、高外気温でも高い冷房能力を実現。大型熱交換器-3列の高密度マルチパス熱交換器搭載により熱交換効率を大幅に改善。DCツインロータリーコンプレッサー-期間効率の良いDCツインロータリーコンプレッサーを搭載。

暖房能力

高出力のDCツインロータリー圧縮機により、外気温マイナス20℃での暖房運転を可能にし、従来機種と比べて低外気温時の暖房能力を33%^（注1）向上し、快適性を高めました。

15.5キロワットクラスの従来機種と比較したJ2の暖房能力の比較グラフ。33%向上

静音設計

大口径Ø515mmの送風ファンを2個組合せ、低騒音化を実現し、マンションのベランダや住宅の庭先など、騒音が気になる場所にも設置可能にしました。また、大きな能力が必要無い場合は「低静音モード」により、圧縮機やファンの回転数を抑え、運転音を通常より約5dB低減します。夜間など、騒音が気になる場合でも安心して使用できます。

15.5キロワットクラスの冷房時、従来機種は56デシベルに対しJ2は53デシベルと静音設計の比較グラフ。

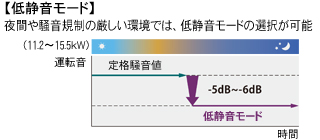

低静音モード、夜間や騒音規制の厳しい環境では、低静音モードの選択が可能。低静音モード時は定格騒音値よりマイナス5デシベルからマイナス6デシベル下がる。

室内機（ダクト）用の吹出しルーバーを新たに開発

従来のルーバーは手動で風向を変えていましたが、新開発のルーバーは、運転内容に合わせて自動的に風向を変え快適性を高めました。また、停止時は吹き出し口が隠れ、室内をすっきりと見せます。

運転時のオートルーバーを開けた状態の写真。

停止時のオートルーバーを閉めた状態の写真。

2. 優れた施工性

最大9台の室内機を接続可能

冷媒を分配する方式にビル用マルチエアコンと同じ方式を採用することで最大9台の室内機を接続可能にしました。ビジネスホテルのような小部屋が多数並ぶ建物への設置にも適しています。

11.2kWタイプ、最大6台まで室内機の接続が可能。14.0kWタイプ、最大8台まで室内機の接続が可能。15.5kWタイプ、最大9台まで室内機の接続が可能。

長配管設計により、設計の自由度を向上

最大総配管長を180mに延長しました。室外機と室内機の高低差を最大30mにすることで、設計の自由度を大幅に向上させました。

最大配管長120m、最初の分岐菅から最も遠い室内機までの配管長40m。室外機と室内機の高低差最長30m。室内機と室内機の高低差最長15m。

狭い場所への設置を可能にする4方向の配管の取出し口や大型パネル

配管引出し口を4方向にすることで、設置位置に合わせた配管ができます。また、前面に大型パネルを採用することで、前方からの施工やメンテナンスが可能となり、複数の室外機を隣接して設置することが可能となりました。

室内機の設置自由度の向上。ベランダや集合住宅など狭い場所の複数設置に対応。前面パネルのみの着脱で配管施工可能、集中設置時の間隔を削減。

施工、点検、故障時にさまざまな情報が簡単に確認できるモニター表示機能

室内機の接続台数と配線、設定などの施工状況や点検時における運転中の圧縮機の回転数、各部の温度、圧力などの運転状況、故障発生時のエラー表示などリアルタイムに表示するモニター表示機能によりさまざまな情報が簡単に確認できます。

7セグメントLED。メンテナンスしやすい可動基板。

3. 多彩な運転管理機能

小規模な物件でも見やすく管理しやすい集中リモコン

数台～100台までの室内機を簡単に管理できる集中リモコンを用意しました。

管理したい室内機の台数に合わせて画面表示の切換えが出来ます。マンションなどの数台の管理から、小、中規模のオフィスビルなどの管理まで、見やすく簡単な管理、操作環境を提供します。

集中リモコン写真（小規模時の表示例）

接続台数が小規模の時は、各部屋の表示が大きくなり見やすくなります。

集中リモコン写真（大規模時の表示例）

接続台数が大規模の時は、各部屋の表示を小さくし、全体が一目でわかるようになります。

当社製ビル用マルチエアコンと一括管理ができる集中管理システム

当社製ビル用マルチエアコン用の集中管理システムをそのまま接続して使用することが出来ます。大規模なオフィスビルや複合ビルなど、同システムと組み合わせて設置する場合においても効率的な施工・設計ができます。

コントロールシステム概略図。

発売日•生産台数

室外機の主な仕様（欧州向け）

必要な空調面積に合わせて室外機を11.2kW、14.0kW、15.5kWの3機種ラインアップしました。小型マルチエアコン、ビル用マルチエアコンと合わせて、幅広い物件や用途に対応できます。

機種名	AJYA36LALH	AJYA45LALH	AJYA54LALH
電源	単相　230V　50Hz
冷房能力	11.2kW	14.0kW	15.5kW
暖房能力	12.5kW	16.0kW	18.0kW
エネルギー消費効率（冷房時）	EER 4.00	EER 3.60	EER 3.45
エネルギー消費効率（暖房時）	COP 4.53	COP 4.20	COP 3.95
寸法（高さ×幅×奥行）	1,334mm × 970mm × 370mm
質量	117kg	117kg	117kg
室内機接続台数	2〜6室	2〜8室	2〜9室
発売時期	2011年9月10日
生産台数（初年度）	2,000台（室外機ベース）

室内機のラインアップ

ビル用マルチエアコンと同じ室内機の接続を可能としました。
2.2kWから14.0kWまで12タイプ、52機種を揃えました。
マンションなどの住宅からオフィス、ホテルなどの業務用の用途まで幅広く対応します。

能力レンジ（kW）		2.2	2.8	3.6	4.5	5.6	7.1	8.0	9.0	11.2	12.5	14.0
コンパクト天井カセット
大型天井カセット
コンパクトダクト
スリムダクト（ドレンポンプ付）
低静圧ダクト
中静圧ダクト
高静圧ダクト
床置き / 天吊り
大型天吊り
小型壁掛け（EEV内蔵）
小型壁掛け（EEV外付け）
大型壁掛け
