DX-sats för luftbehandlingstillämpningar För VRF-utomhusenhet
![](/shared/se/img-f000-ventilation-dx-kit-feature-main.png)
Modeller
UTP-VX30A |
UTP-VX60A |
UTP-VX90A |
UTP-VX90A × 2 |
Funktioner
Flera temperaturgivare styr optimalt en luftbehandlingsenhet och en fläktkonvektorenhet.
![](/shared/se/img-f000-ventilation-dx-kit-feature-coil-unit-ahu.png)

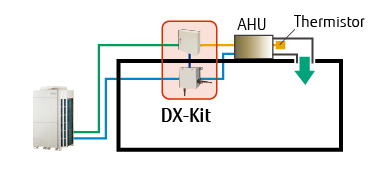

När den är ansluten till en lufthanteringsenhet (AHU, Air Handling Unit) styrs temperaturen på tilluften av en urladdningssensor.
![](/shared/se/img-f000-ventilation-dx-kit-feature-coil-unit-fcu.png)

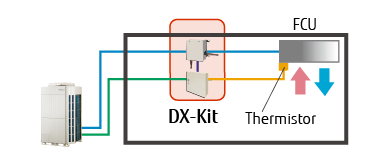

När den är ansluten till en fläktkonvektorenhet (FCU, Fan Coil Unit) styrs rumstemperaturen av en temperaturgivare för returluft.

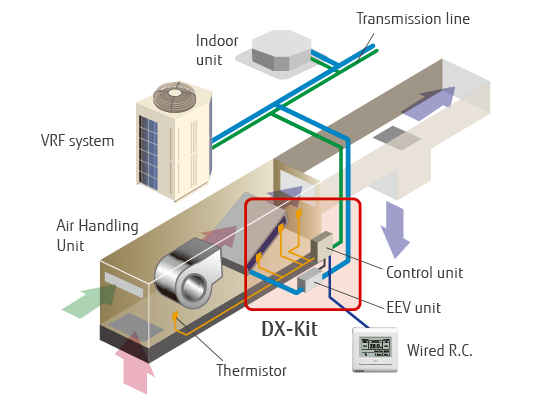

Används som en del av ett VRF-system
![](/shared/se/img-f000-ventilation-dx-kit-feature-arrangement-as-part-of-a-vrf-system.png)

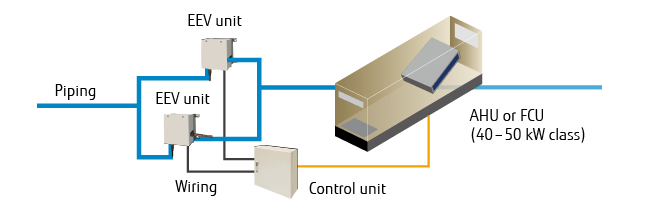

Har stöd för en mängd olika kapacitetsklasser
- Två EEV-enheter kan anslutas parallellt med enheter med stor kapacitet på upp till 20 hk (50 kW). (Separationsrör UTP-LX180A krävs)
- Anslutningsbart kapacitetsområde: 5 till 50 kW
![](/shared/se/img-f000-ventilation-dx-kit-feature-capacity-classes.png)
En mängd olika styralternativ som uppfyller tillämpningskraven
![](/shared/se/img-f000-ventilation-dx-kit-feature-management-controllers.png)

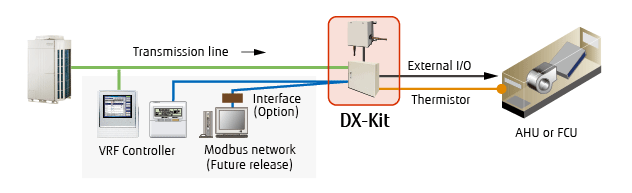

Central styrning som aktiveras av våra VRF-styrenheter eller centrala styrenheter
![](/shared/se/img-f000-ventilation-dx-kit-feature-external-controllers.png)

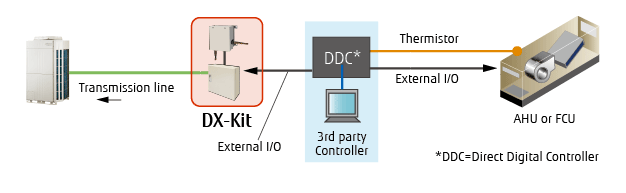

Central styrning från externa styrenheter
Sammanfattning av funktioner
Ingångar
- På/Av
- Inställningstemperatur
- Kapacitetsbehov
- Driftlägen för uppvärmning och kylning
- Felinformation
Utgångar
- På/av-indikering
- På/av-indikering för fläkt
- På/av-indikering för termostat
- Avfrostningsindikering
- Felindikering
MODBUS®-omvandlare
Kan styras via en MODBUS®-aktiverad BMS med hjälp av ett valfritt gränssnitt.
Installationskrav
- Anslutningsbar VRF-serie: J-IIS, J-II, V-II, VR-II
- Kapacitetsområde för anslutningsbara DX-kit-system: 50 till 100 % av en utomhusenhets kapacitet
- Kapacitetsområde för anslutningsbara DX-kit-system med inomhusenheter: 30 % eller mindre av en utomhusenhets kapacitet
- Max. kabellängd från en styrenhet: 10 m
- Max. rörlängd mellan en EEV-enhet och en inomhusenhet: 5 m
- Installation utomhus: En styrenhet (klass IP54) och en EEV-enhet kan installeras utomhus.
![](/shared/se/img-f000-ventilation-dx-kit-feature-separation-tube.png)

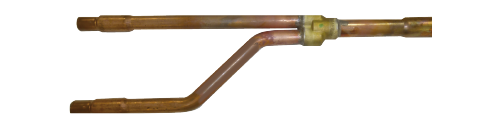

Separationsrör som tillval för anslutning av två EEV-enheter: UTP-LX180A

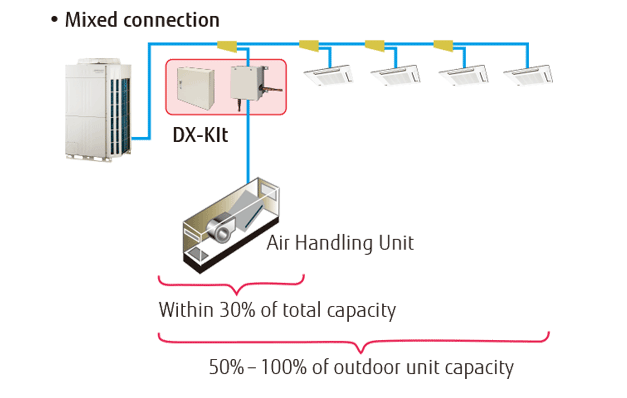

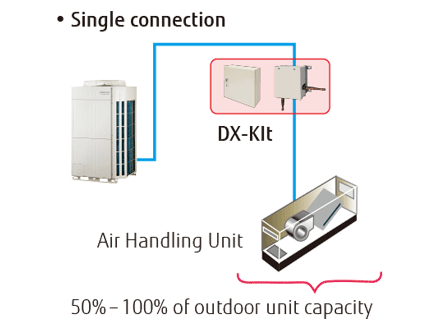

Anslutningsbar kapacitet
![](/shared/se/img-f000-ventilation-dx-kit-feature-single-connection.png)
![](/shared/se/img-f000-ventilation-dx-kit-feature-mixed-connection.png)

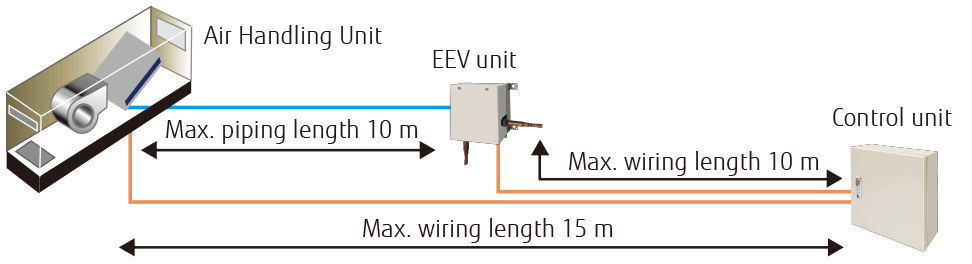

Rör- och kabellängd
![](/shared/se/img-f000-ventilation-dx-kit-feature-piping-and-wiring-length.png)
