Split DHW av integrerad typ Super High Power-serien WGYG160DJ6 / WOYG160LJL

Hydraulic unit and outdoor unit

Hydraulenhet :
WGYG160DJ6
Utomhusenhet :
WOYG160LJL
Hämta :
Kataloger

Funktioner

  • Hög temperatur på utloppsvatten
  • Hög COP
  • Individuell styrning i två zoner
  • Automatisk styrning av värmekurva


Specifikationer

Kapacitetsområde 16
7 °C/35 °C golvvärme *1 Uppvärmningskapacitet 16.00 kW
Ineffekt 3.86 kW
COP 4.15
2°C/35 °C golvvärme *1 Uppvärmningskapacitet 13.30 kW
Ineffekt 4.25 kW
COP 3.13
-7°C/35 °C golvvärme *1 Uppvärmningskapacitet 14.50 kW
Ineffekt 5.27 kW
COP 2.75
Bläddra

Egenskaper för uppvärmning av utrymmen *2

Temperaturtillämpning 55 °C 35 °C
Energieffektivitetsklass A++ A++
Nominell värmeeffekt 14 kW 16 kW
Energieffektivitet för uppvärmning av ett säsongsutrymme (ηs) 125 % 163 %
Årlig energiförbrukning 8,757 kWh 8,014 kWh
Ljudeffektnivå Hydraulisk inomhusenhet 45 dB(A)
Utomhusenhet 67 dB(A)
Bläddra

Egenskaper för varmvatten för hushåll *2

Belastningsprofil L
Energieffektivitetsklass A
Energieffektivitet (ηwh) 109 %
Årlig energiförbrukning 941 kWh
Bläddra

Specifikationer för hydraulisk inomhusenhet

Strömkälla Fas 1 ø
Spänning 230 V
Frekvens 50 Hz
Nettomått Höjd 1,841 mm
Bredd 648 mm
Djup 698 mm
Nettovikt 166 kg
Vattencirkulation Min./Max. 26.4 / 57.8 L/min
DHW-kapacitet 190 L
Varmvattenberedarens kapacitet 1.5 kW
Expansionskärlets kapacitet 12 L
Temperaturområde för utloppsvatten Max. 60 °C
Diameter på vattenrörets anslutning Flöde Ø 25.4 mm
Retur Ø 25.4 mm
Diameter på varmvattenrörets anslutning Ø 19.05 mm
Reservvärmare Kapacitet 6.0 (3.0kW×2pcs.) kW
Bläddra

Specifikationer för utomhusenheter

Strömkälla Fas 1 ø
Spänning 230 V
Frekvens 50 Hz
Ström Max. 28.00 A
Nettomått Höjd 1,428 mm
Bredd 1,080 mm
Djup 480 mm
Nettovikt 137 kg
Köldmedium (Global uppvärmningspotential) R410A (2,088)
Köldmediepåfyllning 3.80 kg
Extra köldmediepåfyllning 50 g/m
Anslutningsrörets diameter Vätska Ø 9.52 mm
Gas Ø 15.88 mm
Rörlängd Min./Max. 5 / 30 m
Förladdning 15 m
Höjdskillnad Max. - 15 m
Driftsområde Uppvärmning -25 till 35 °C
Bläddra

Mått

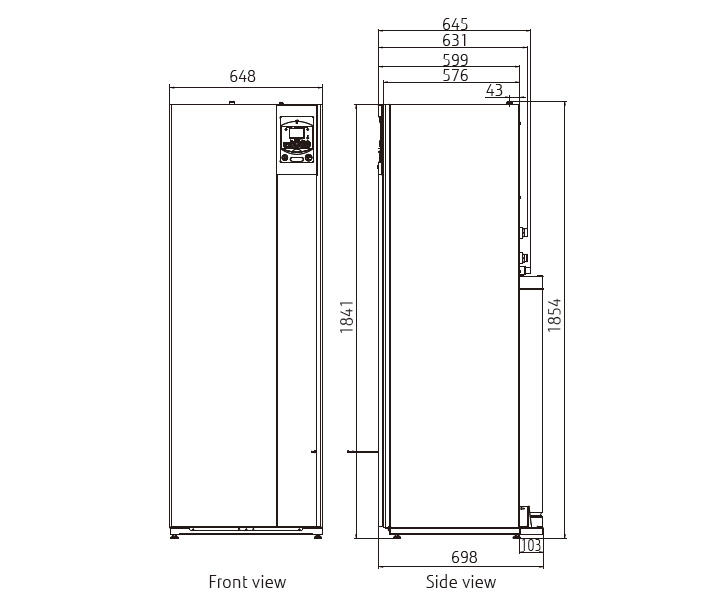

Hydraulenhet : WGYG160DJ6

Hydraulic Indoor Unit

Utomhusenhet : WOYG160LJL

Outdoor Unit

Tillvalsdelar

Andra kretssatsen
UTW-KZSXJ
Anslutningssats för varmvattenberedare
UTW-KBSXJ
Balanseringskärl
UTW-TEVXA
DHW-kit
UTW-KDWXD (extern)
DHW-tank
UTW-T20XA (200 l)
DHW-tank
UTW-T30XA (300 l)
DHW-tank
UTW-T30XD (300 l)
Cirkulationspump
UTW-PHFXD
Poolkit
UTW-KSPXD
Värmeväxlare för poolkit
UTW-ESPXA
Kylsats
UTW-KCLXD
Förlängningssats för reglering
UTW-KREXD
Lågbrussats
UTW-KLNXE
HMI-kit
UTW-KHMXE
Fjärrstyrenhet
UTW-C74TXF
Fjärrstyrenhet
UTW-C74HXF
Fjärrstyrenhet
UTW-C78XD
Fjärrstyrenhet
UTW-C78XD-E
Rumstermostat
UTW-C55XA
Rumstermostat
UTW-C58XD
Sändare för utomhusgivare
UTW-MOSXD
RF-modul
UTW-MRCXD
Webbserver
UTW-KW1XD
Webbserver
UTW-KW4XD
LPB-klämma
UTW-KL1XD
MODBUS®-klämma
UTW-KMBXE
Basvärmare
UTW-HAMXE
Basvärmare
UTW-HAMXF
Service Tool (OCI700-adapter ingår)
UTW-KSTXD
Service Tool-programvara
UTW-KPSXD
Extern anslutningssats
UTY-XWZXZ3
UTW-KHMXE,UTW-C74TXF,UTW-C74HXF:
19 språk ingår, ingen separat östeuropeisk fjärrkontroll behövs. C74TXF: Inbyggd rumstemperaturgivare C74HXF: Inbyggd rumstemperatur- och fuktighetsgivare
UTW-C78XD-E:
Östeuropeiska språk (engelska, tjeckiska, slovakiska, polska, turkiska, ungerska, ryska, slovenska, grekiska, serbiska)
UTW-KSTXD:
UTW-KL1XD krävs för anslutningen.
UTW-KPSXD:
UTW-KW1XD eller UTW-KW4XD krävs för anslutningen.
UTW-KMBXE:
Ytterligare tillvalsdel krävs
