Λειτουργίες

Κοινά χαρακτηριστικά

• Μεγαλύτερη ενεργειακή απόδοση
• Λειτουργίες εξοικονόμησης ενέργειας
• Μεγαλύτερη άνεση
• Ευελιξία στη σχεδίαση
• Υψηλή αξιοπιστία
• Εύκολη εγκατάσταση
• Εύκολη συντήρηση και επισκευή

Χαρακτηριστικά της σειράς

• Έξυπνος έλεγχος ψυκτικού μέσου
• Τεχνολογία εξοικονόμησης ενέργειας που αυξάνει την απόδοση λειτουργίας
• Εκτεταμένη αναλογία σύνδεσης
• Πρόσθετη εγκατάσταση χωρίς ανάγκη αλλαγής του κύριου σωλήνα
• Απόδοση κατά την πραγματική λειτουργία
• Συμπιεστής All-inverter
• Έλεγχος πολλαπλών λειτουργιών στις μονάδες εξωτερικού χώρου
• Έλεγχος ψυκτικού μέσου εναλλάκτη θερμότητας
• Ευέλικτη σύνδεση σωληνώσεων
• Ευέλικτη εγκατάσταση μονάδων RB

Σειρά μονάδων εξωτερικού χώρου

	Συνδυασμένη εξοικονόμηση χώρου	Συνδυασμένη ενεργειακή απόδοση
8 HP	AJY072GALDH
10 HP	AJY090GALDH
12 HP	AJY108GALDH
14 HP	AJY126GALDH
16 HP	AJY144GALDH	AJY144GALDHH
18 HP	AJY162GALDH
20 HP	AJY180GALDH
22 HP	AJY198GALDH	AJY198GALDHH
24 HP	AJY216GALDH	AJY216GALDHH
26 HP	AJY234GALDH	AJY234GALDHH
28 HP	AJY252GALDH	AJY252GALDHH
30 HP	AJY270GALDH	AJY270GALDHH
32 HP	AJY288GALDH	AJY288GALDHH
34 HP	AJY306GALDH	AJY306GALDHH
36 HP	AJY324GALDH	AJY324GALDHH
38 HP	AJY342GALDH	AJY342GALDHH
40 HP	AJY360GALDH	AJY360GALDHH
42 HP	AJY378GALDH	AJY378GALDHH
44 HP	AJY396GALDH	AJY396GALDHH
46 HP	AJY414GALDH
48 HP	AJY432GALDH

Έξυπνος έλεγχος ψυκτικού μέσου

Η Fujitsu General προτείνει μια νέα μονάδα εξωτερικού χώρου, η οποία περιλαμβάνει νέα μέθοδο ελέγχου του ψυκτικού μέσου.

Η νέα μέθοδος ελέγχου του ψυκτικού μέσου μπορεί να ελέγχεται με κατάλληλο χειριστήριο ανάλογα με το θερμικό φορτίο του δωματίου και μπορεί να προσφέρει μεγαλύτερη άνεση στον χώρο. Η νέα μέθοδος ελέγχου του ψυκτικού μέσου μπορεί επίσης να προσφέρει μεγαλύτερη εξοικονόμηση ενέργειας.

* Η βελτίωση από τη μέθοδο ελέγχου και το πραγματικό ημιτονοειδές κύμα διαφέρει ανάλογα με τον συνδυασμό της μονάδας εσωτερικού χώρου και των συνθηκών λειτουργίας του συστήματος.

Βελτίωση του αριθμού των μονάδων εσωτερικού χώρου με δυνατότητα σύνδεσης

Εύρος δυναμικότητας μονάδων εσωτερικού χώρου με δυνατότητα σύνδεσης

Νέο μοντέλο (VR-IV): 25%* έως 150%

Τρέχον μοντέλο (VR-II): 50% έως 150%

* Για τα συστήματα αρθρωτού τύπου, υπάρχει δυνατότητα λειτουργίας από 25% έως 49,9% σε ολόκληρο το σύστημα. (ανά λειτουργία μονάδας)

Αριθμού μονάδων εσωτερικού χώρου με δυνατότητα σύνδεσης Συνδυασμένη εξοικονόμηση χώρου

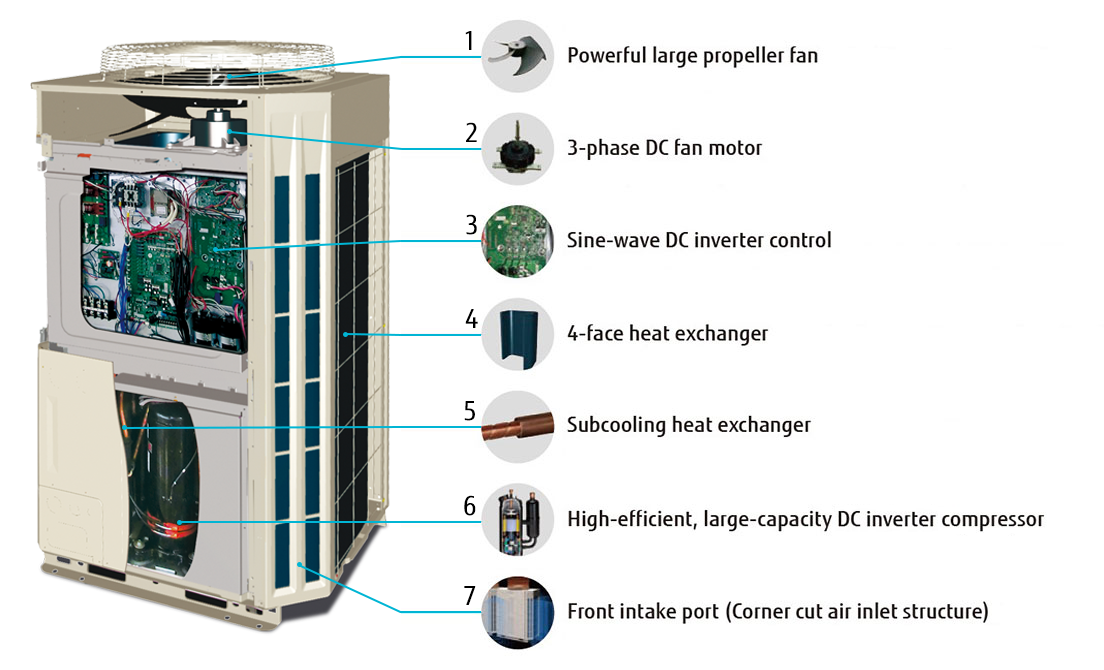

Τεχνολογίες εξοικονόμησης ενέργειας για την ενίσχυση της απόδοσης λειτουργίας

1. Μεγάλος, ισχυρός ελικοειδής ανεμιστήρας

Ο ανεμιστήρας έχει σχεδιαστεί με βάση την CFD^*1 και επιτυγχάνει υψηλή απόδοση και χαμηλή στάθμη θορύβου.

*1.

CFD: Υπολογιστική ρευστοδυναμική

2. Τριφασικό μοτέρ ανεμιστήρα DC

Η χρήση ενός μοτέρ ανεμιστήρα DC με προηγμένο έλεγχο κίνησης βελτιώνει σημαντικά την ενεργειακή απόδοση. Επιπλέον, το μοτέρ λειτουργεί αθόρυβα.

3. Έλεγχος DC inverter ημιτονοειδούς κύματος

Η χρήση ενός μοτέρ με έξυπνη μονάδα ισχύος (IPM) μειώνει τις απώλειες κατά τη μεταγωγή και επιτυγχάνει μεγάλη απόδοση.

4. Εναλλάκτης θερμότητας 4 όψεων

Ο εναλλάκτης θερμότητας 4 όψεων αυξάνει την ωφέλιμη επιφάνεια και βελτιώνει σημαντικά την απόδοση ανταλλαγής θερμότητας.

5. Εναλλάκτης θερμότητας υπόψυξης

Η κατασκευή διπλού σωλήνα με εσωτερικές προεξοχές επιτυγχάνει μεγάλη απόδοση κατά την ανταλλαγή θερμότητας.

6. Συμπιεστής με DC inverter υψηλής απόδοσης και δυναμικότητας

Ο διπλός περιστροφικός συμπιεστής DC υψηλής απόδοσης και δυναμικότητας προσφέρει εξαιρετική ικανότητα στο ενδιάμεσο στάδιο.

7. Μπροστινή κεκλιμένη θυρίδα εισαγωγής αέρα

Όταν τοποθετούνται πολλές μονάδες εξωτερικού χώρου, το μοναδικό σχήμα της μπροστινής θυρίδας εισαγωγής αέρα βελτιώνει την παροχή αέρα στον εναλλάκτη θερμότητας.

Εκτεταμένη αναλογία σύνδεσης (σε εφαρμογή με πολλούς μισθωτές)

Αυτή η λειτουργία είναι ιδιαίτερα αποτελεσματική όταν ο μερικός κλιματισμός ξεκινά από το υπό κατασκευή κτίριο. Οι εργασίες εγκατάστασης μπορούν να προστεθούν ευέλικτα για κάθε μισθωτή.

Παράδειγμα τρέχοντος μοντέλου (VR-II) για 12 HP: Απαιτούνται λειτουργίες 6 HP για το 50%.

Παράδειγμα τρέχοντος μοντέλου (VR-II) για 12 HP: Απαιτούνται λειτουργίες 6 HP για το 50%.

Αρθρωτός τύπος

Μία μονάδα εξωτερικού χώρου λειτουργεί αποτελεσματικά για τη δυναμικότητα της μονάδας εσωτερικού χώρου με δυνατότητα σύνδεσης σε ολόκληρο το σύστημα. (η λειτουργία στο 25% από πολλαπλές μονάδες δεν είναι διαθέσιμη.)

Παράδειγμα) για λειτουργία στο 25% (5 HP) των 20 HP (2 μονάδες 10 HP) λειτουργία 5 HP κατά 50% από μία μονάδα εξωτερικού χώρου 10 HP. Δεν εκτελείται λειτουργία →25% από 2 μονάδες.

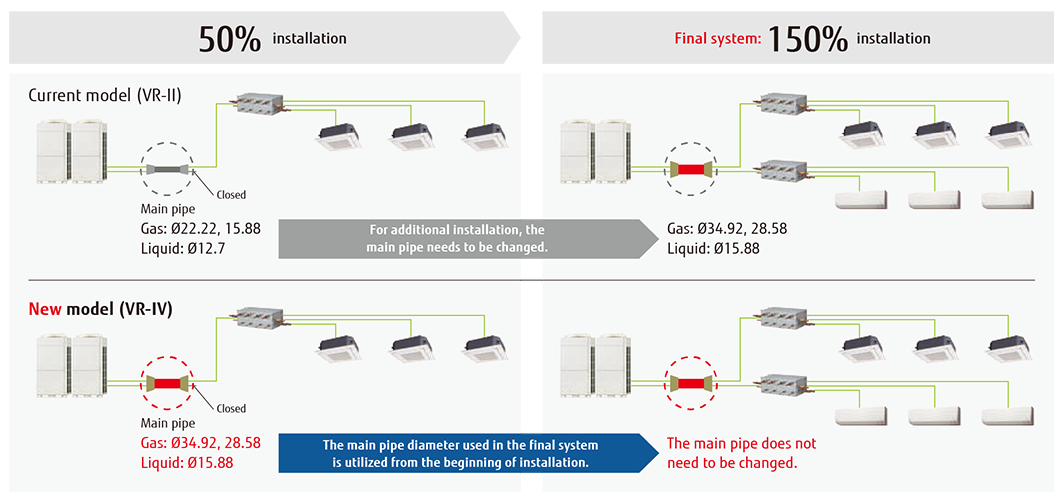

Πρόσθετη εγκατάσταση χωρίς ανάγκη αλλαγής του κύριου σωλήνα

Οι εργασίες εγκατάστασης μπορούν να εκτελεστούν από την αρχή με βάση τη διάμετρο του κύριου σωλήνα που θα χρησιμοποιηθεί στο τελικό σύστημα. Σε αντίθεση με το τρέχον μοντέλο, δεν χρειάζεται αλλαγή του κύριου σωλήνα, οπότε λύνεται το πρόβλημα της ανάγκης διπλής εργασίας.

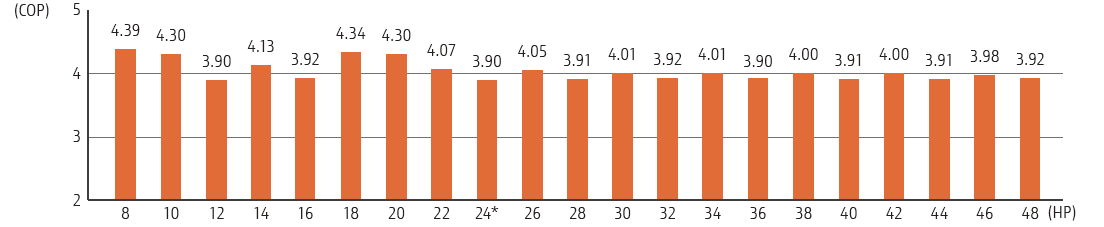

Απόδοση κατά την πραγματική λειτουργία

Ο υψηλός COP (Μέγ. θέρμανση) επιτυγχάνεται σε όλους τους συνδυασμούς χάρη στη μοναδική δομή του εναλλάκτη θερμότητας, τον διπλό συμπιεστή DC υψηλής απόδοσης και τις αποκλειστικές τεχνολογίες μας.

Συνδυασμένη εξοικονόμηση χώρου

Συνδυασμένη ενεργειακή απόδοση

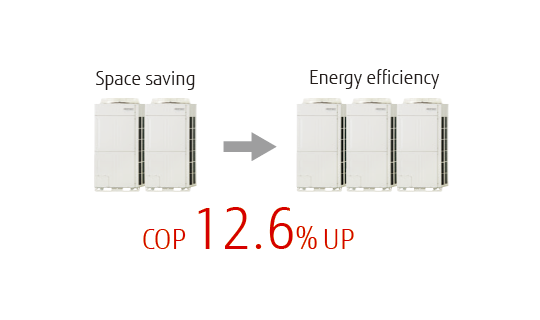

Για συνδυασμό 24 HP

Συμπιεστής DC inverter μεγάλης δυναμικότητας

Ο διπλός περιστροφικός συμπιεστής DC υψηλής απόδοσης και δυναμικότητας προσφέρει εξαιρετική ικανότητα στο ενδιάμεσο στάδιο.

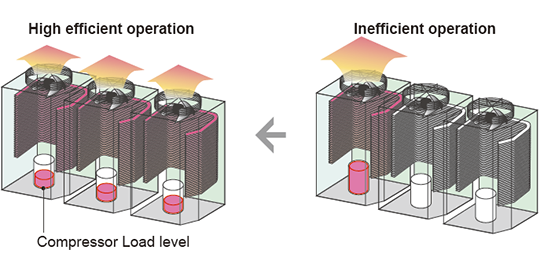

Έλεγχος πολλαπλών λειτουργιών στις μονάδες εξωτερικού χώρου

Όταν συνδέονται πολλαπλές μονάδες εξωτερικού χώρου, εκτελείται μια προηγμένη διαδικασία από κάθε συμπιεστή. Αντί να λειτουργεί ένας συμπιεστής με πλήρες φορτίο και να διανέμει το ψυκτικό μέσο σε έναν εναλλάκτη θερμότητας, αυτή η μέθοδος ελέγχου θέτει σε λειτουργία όλους τους συμπιεστές με μερικό φορτίο και διανέμει το ψυκτικό μέσο σε όλους τους εναλλάκτες θερμότητας, γεγονός που επιτρέπει τη βελτίωση της συνολικής απόδοσης του συστήματος.

Έλεγχος ψυκτικού μέσου εναλλάκτη θερμότητας

Ο εναλλάκτης θερμότητας στη μονάδα εξωτερικού χώρου χωρίζεται σε δύο τμήματα (πάνω και κάτω). Η απόδοση του εναλλάκτη θερμότητας έχει βελτιωθεί με την υιοθέτηση ενός βέλτιστου ελέγχου της διαδρομής του ψυκτικού μέσου, όπου το ψυκτικό μέσο διανέμεται περισσότερο στον πάνω εναλλάκτη θερμότητας, καθώς εκεί υπάρχει μεγαλύτερη παροχή εισερχόμενου αέρα.

Ευέλικτη σύνδεση σωληνώσεων

Η χρήση διαφόρων σωληνώσεων και συνδέσεων των μονάδων RB επιτρέπει την ευέλικτη τοποθέτηση των σωληνώσεων ψυκτικού μέσου ανάλογα με τη διάταξη του δαπέδου και τη δομή του κτιρίου.

• Μια μονάδα RB μπορεί να τοποθετηθεί μεταξύ της πρώτης διακλάδωσης και μιας μονάδας εσωτερικού χώρου.
• Η μέγιστη διαφορά ύψους μεταξύ των μονάδων RB είναι 15 m.

*1. Εάν γίνεται μόνο χρήση για ψύξη, δεν απαιτείται μονάδα RB

Ευέλικτη εγκατάσταση μονάδων RB

Λεπτή σχεδίαση και μικρές διαστάσεις για εξοικονόμηση χώρου. Ύψος 198 mm!

• Δεν απαιτείται σωλήνας αποστράγγισης
• Δυνατότητα αλλαγής της θέσης του κουτιού ελέγχου, ώστε να πληροί τις συνθήκες εγκατάστασης
• Απλή σχεδίαση εγκατάστασης με σύνδεση σε σειρά

Το κουτί ηλεκτρικών συνδέσεων ελέγχου μπορεί να εγκατασταθεί και στις δύο πλευρές της μονάδας RB!

Το κουτί ηλεκτρικών συνδέσεων ελέγχου μπορεί να εγκατασταθεί πάνω από τη μονάδα RB!

2 σετ ακροδεκτών σύνδεσης για μεγαλύτερη ευελιξία

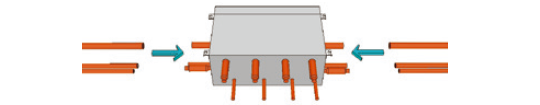

Δυνατότητα σύνδεσης δύο μονάδων RB σε σειρά.

Δυνατότητα συντήρησης από το πλάι.

Για την πρόσβαση και το σέρβις στο κουτί ηλεκτρικών συνδέσεων πρέπει να σύρετε προς τα κάτω το μπροστινό κάλυμμα.

Η πρόσβαση στα εξαρτήματα και η αντικατάστασή τους γίνεται εύκολα ακόμα και σε στενούς χώρους μέσα στην οροφή.

Μονάδα RB (Πολυδιαιρούμενου τύπου/8 διακλαδώσεις)

Μονάδα RB (Πολυδιαιρούμενου τύπου/12 διακλαδώσεις
