Sistemas de VRF AIRSTAGE Serie VR-IV

Características

Características comunes

Características de la serie

Gama de aparatos exteriores

	Combinación de ahorro de espacio	Combinación de eficiencia energética
8 CV	AJY072GALDH
10 CV	AJY090GALDH
12 CV	AJY108GALDH
14 CV	AJY126GALDH
16 CV	AJY144GALDH	AJY144GALDHH
18 CV	AJY162GALDH
20 CV	AJY180GALDH
22 CV	AJY198GALDH	AJY198GALDHH
24 CV	AJY216GALDH	AJY216GALDHH
26 CV	AJY234GALDH	AJY234GALDHH
28 CV	AJY252GALDH	AJY252GALDHH
30 CV	AJY270GALDH	AJY270GALDHH
32 CV	AJY288GALDH	AJY288GALDHH
34 CV	AJY306GALDH	AJY306GALDHH
36 CV	AJY324GALDH	AJY324GALDHH
38 CV	AJY342GALDH	AJY342GALDHH
40 CV	AJY360GALDH	AJY360GALDHH
42 CV	AJY378GALDH	AJY378GALDHH
44 CV	AJY396GALDH	AJY396GALDHH
46 CV	AJY414GALDH
48 CV	AJY432GALDH

Características

08:38

Control inteligente del refrigerante

Fujitsu General presenta un nuevo aparato exterior que incluye un nuevo control del refrigerante.

El nuevo control del refrigerante se puede utilizar con el control adecuado a la carga térmica de la sala y puede ofrecer un espacio más agradable. El nuevo control del refrigerante también puede proporcionar mayor ahorro de energía.

* La mejora por el control y la onda sinusoidal real varía según la combinación del aparato interior y las condiciones de funcionamiento del sistema.

Mejora del número de aparatos interiores conectables

Rango de capacidad del aparato interior conectable

Nuevo modelo (VR-IV): De 25 %* a 150 %

Modelo actual (VR-II): De 50 % a 150 %

* Para el tipo modular, el funcionamiento entre el 25 % y el 49,9 % está disponible en todo el sistema (por funcionamiento de un aparato).

Número de aparatos interiores conectables Combinación de ahorro de espacio

Tecnologías de ahorro de energía para aumentar la eficiencia operativa

1. Ventilador de hélice grande y potente

El ventilador diseñado mediante el uso de CFD^*1 logra un alto rendimiento y un funcionamiento con bajo nivel de ruido.

*1.: CFD: Dinámica de fluidos computacional

2. Motor del ventilador de CC trifásico

El uso de un motor de ventilador de CC con un sofisticado control del conductor mejora considerablemente la eficiencia energética. Además, este motor funciona de manera silenciosa.

3. Control del «inverter» de CC de onda sinusoidal

El uso de un motor con un módulo de alimentación inteligente (IPM) reduce la pérdida de conmutación y logra una gran eficiencia.

4. intercambiador de calor de 4 caras

El intercambiador de calor de 4 caras aumenta la superficie efectiva y mejora significativamente la eficiencia del intercambio de calor.

5. Intercambiador de calor de subrefrigeración

La estructura de doble tubería con proyecciones internas logra una gran eficiencia de intercambio de calor.

6. Compresor «inverter» de CC de gran capacidad y alta eficiencia

Un compresor rotativo de CC doble de alta eficiencia y gran capacidad ofrece una excelente capacidad intermedia.

7. Puerto de admisión de aire en esquina inclinada delantera

Cuando se instalan varios aparatos exteriores, la admisión frontal de forma exclusiva mejora el flujo de aire hacia el intercambiador de calor.

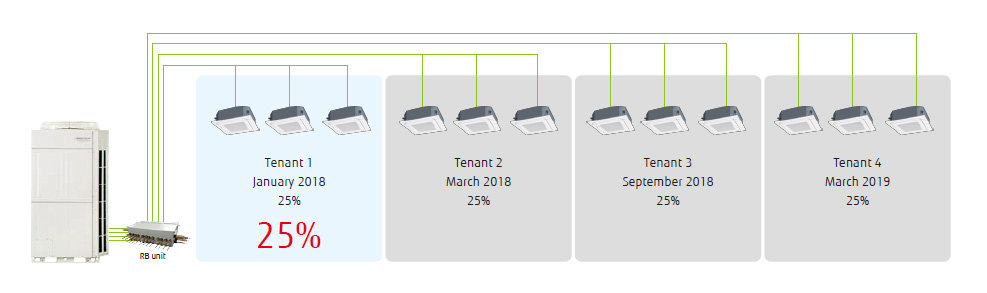

Relación de conexión ampliada (para aplicaciones de varios arrendatarios)

Esta función es especialmente eficaz cuando se inicia la climatización con aire acondicionado parcial en el edificio en construcción. El trabajo de instalación se puede añadir de forma flexible para cada arrendatario.

Modelo actual (ejemplo de VR-II) para 12 CV: Se requieren funcionamientos de 6 CV para el 50 %.

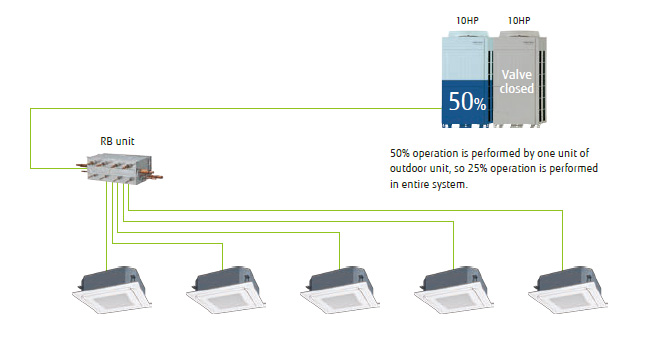

Tipo modular

Un aparato exterior funciona de forma eficaz para la capacidad de la unidad interior conectable en todo el sistema. (El funcionamiento al 25 % en varias unidades no está disponible).

Ejemplo: Para el funcionamiento al 25 % (5 CV) de 20 CV (10 CV x 2 unidades), se realiza un funcionamiento de 5 CV al 50 % de un aparato exterior de 10 CV. →El funcionamiento al 25 % por 2 aparatos no se realiza.

Instalación adicional sin cambiar el tubo principal

El trabajo de instalación se puede realizar desde el principio por el diámetro del tubo principal utilizado en el sistema final. A diferencia del modelo actual, no es necesario cambiar la tubería principal, por lo que ya no hay duplicación del trabajo.

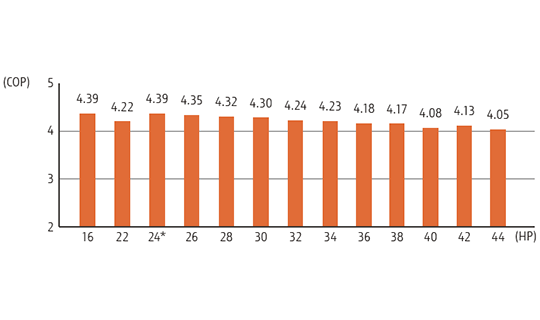

Eficiencia en el funcionamiento real

Nuestro exclusivo intercambiador de calor, el compresor doble de CC de alta eficiencia y nuestras propias tecnologías permiten alcanzar un índice COP alto (calefacción máxima) en todas las combinaciones.

Combinación de ahorro de espacio

Combinación de bajo consumo

Para una combinación de 24 CV

Compresor «inverter» integral

Compresor «inverter» de CC de gran capacidad

Un compresor rotativo de CC doble de alta eficiencia y gran capacidad ofrece una excelente capacidad intermedia.

Control de funcionamiento en exteriores múltiple

Cuando se conectan varios aparatos exteriores, cada compresor realiza un sofisticado funcionamiento. En lugar de hacer funcionar un compresor a plena carga y distribuir el refrigerante a un intercambiador de calor, este método de control hace funcionar todos los compresores a carga parcial y distribuye el refrigerante a todos los intercambiadores de calor, lo que permite mejorar la eficiencia general del sistema.

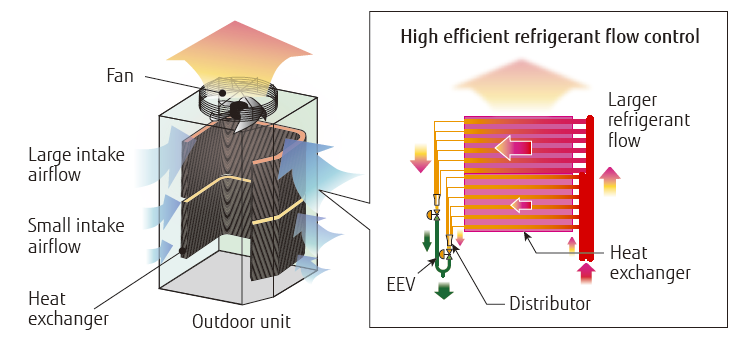

Mando del refrigerante del intercambiador de calor

El intercambiador de calor del aparato exterior se divide en dos partes (superior e inferior). Se ha mejorado la eficiencia del intercambiador de calor mediante la adopción de un control óptimo de la ruta del refrigerante, donde el refrigerante se distribuye más en el intercambiador de calor superior, ya que es donde hay mayor entrada de flujo de aire.

Conexión de tubería flexible

El uso de varias conexiones de tuberías y unidades RB permite trabajar con tuberías de refrigerante flexibles que se corresponden con la distribución de la planta y la estructura del edificio.

Se puede colocar una unidad RB entre la primera rama y un aparato interior.
La diferencia de altura máxima entre las unidades RB es de 15 m.

*1. No se necesita ninguna unidad RB para el uso exclusivo de refrigeración.

Instalación flexible de unidades RB

Diseño pequeño y compacto que ahorra espacio. Altura 198 mm

No se necesita un tubo de desagüe

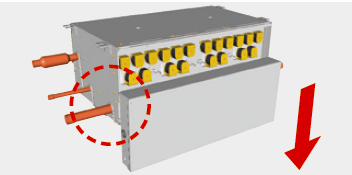

La posición de la caja de control se puede cambiar para cumplir las condiciones de instalación

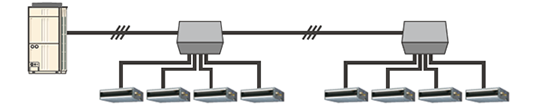

Diseño de conexión en serie de instalación sencilla
