Controlador del sistema UTY-APGXZ1

Controlador

Número máximo de sistemas controlables :
4 sistemas de red VRF
Número máximo de unidades controlables :
400 unidades exteriores,1600 unidades interiores
Descargar :
Catálogos

Características

El controlador del sistema permite la supervisión y el control integrados avanzados de los sistemas de red VRF instalados en edificios pequeños o grandes.

  • Se pueden controlar hasta 1600 unidades interiores y 400 unidades exteriores en hasta 4 sistemas de red VRF.
  • Para satisfacer las necesidades de gestión de las instalaciones, el controlador del sistema ofrece, además de un control preciso del aire acondicionado, control central remoto, distribución de la carga de electricidad, gestión de la programación y opciones de ahorro de energía para sistemas de red VRF.
  • Disponible en 7 idiomas: chino, inglés, francés, alemán, polaco, ruso y español.

Funcionamiento visualmente intuitivo

Click & Operate

En la pantalla se muestra una representación visual de la propiedad desde la perspectiva más adecuada para el funcionamiento (Click & Operate). Puede seleccionar entre 4 opciones de visualización: sitio, edificio, planta y lista.

Defina grupos para el control por lotes

Los aparatos interiores se pueden agrupar para simplificar el control de lotes desde el menú de árbol. Se pueden agrupar por jerarquía organizativa, como división, departamento y sección.

* El diseño de planta en 2D o la perspectiva en 3D de un edificio no está disponible en System Controller Lite.

Gestión de datos y funcionamiento de amplio alcance

Estándar activado
System Controller y System Controller Lite

Gestión de programas

  • Se puede organizar un programa anual para cada grupo de controles remotos o grupo definido por el usuario.
  • Los ajustes de encendido/apagado, modo de funcionamiento, prohibición de control local y temperatura se pueden programar hasta 143 veces al día a intervalos de 10 minutos y hasta 101 configuraciones para cada grupo de controles remotos.
  • Los ajustes se pueden programar para un periodo que abarca la medianoche.
  • Permite programar ajustes especiales para días festivos durante todo un año.
  • Se puede programar el funcionamiento con poco ruido de las unidades exteriores.

Amplio control de unidades interiores y exteriores

  • Se muestran el estado y el modo de funcionamiento de cada unidad interior.
  • Cada unidad interior se enciende y se apaga, y su modo de funcionamiento cambia.
  • Ajuste de la limitación del rango de temperaturas
  • Bajo nivel de ruido en las unidades exteriores

Prohibición de control local

Prohíbe cambiar de manera local el modo de funcionamiento, el ajuste de temperatura o el encendido/apagado de un aparato interior.

Aviso de error y notificación por correo electrónico

Cuando algo va mal, se muestra un mensaje de error en una ventana emergente en la pantalla del ordenador con un timbre y se envía un aviso por correo electrónico. Se registran los errores de los últimos 365 días y se pueden revisar.

Registro de funcionamiento y control

Se puede mantener y recuperar un registro del estado y control de funcionamiento.

Importación y exportación de bases de datos

Solo un administrador está autorizado a importar y exportar datos de registro, diseño e imagen.

Ajuste automático del reloj

La hora se puede establecer automáticamente para todos los controladores del lote.

Distribución de los gastos de electricidad

Estándar activado
Controlador del sistema
Opcional para
System Controller Lite UTY-PLGXA2

Método de distribución de costes de electricidad

Se trata de un método para calcular los costes mensuales de consumo eléctrico que se asignarán a cada arrendatario en función de la cantidad de energía que han consumido sus sistemas de aire acondicionado. El primer paso es determinar exactamente cuánta energía consumen los sistemas de aire acondicionado en cada espacio del inquilino. El segundo paso es dividir la carga energética total que ha facturado una compañía eléctrica en función de la cantidad de energía utilizada por cada inquilino para determinar el coste de energía que se asignará a cada uno de ellos. (Véase la figura de la derecha) El cálculo tiene en cuenta factores como el número de habitaciones no utilizadas y la tarifa de electricidad nocturna, que se muestran en detalle en el programa de asignación de costes energéticos.

Ejemplo de configuración del sistema

1. Calcule la cantidad de energía que utiliza cada aparato interior

2. Calcule la cantidad de energía que un aparato exterior distribuye a cada aparato interior

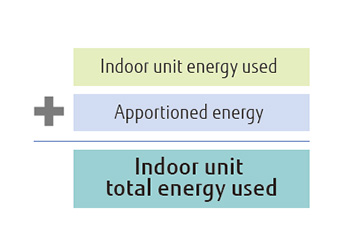

3. Combine la cantidad de energía que utiliza cada aparato interior y la cantidad de energía que el aparato exterior les distribuye para obtener la cantidad total de energía utilizada.

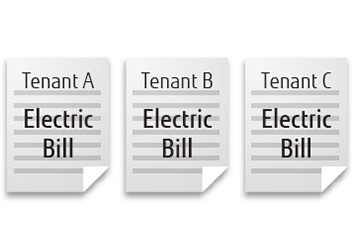

4. Calcule el coste de energía que se cobrará a cada arrendatario

Calcule el coste de energía que se asignará a cada arrendatario mediante la división del coste total de energía entre la proporción de su uso de energía frente al uso total.

Gestión remota

Estándar activado
Controlador del sistema
Opcional para
System Controller Lite UTY-PLGXR2

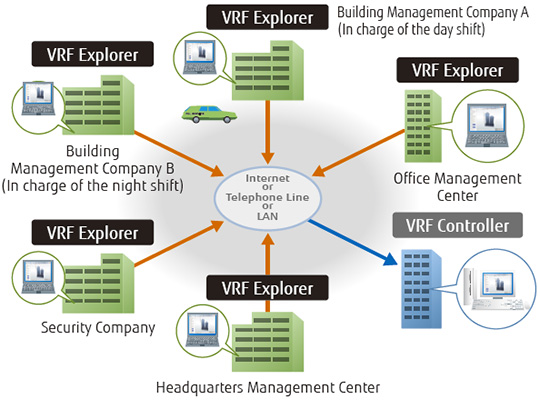

System Controller se puede utilizar «in situ» o de forma remota a través de redes para el control central remoto.

Este controlador requiere dos programas de software que funcionen juntos: El controlador de VRF se ejecuta «in situ» y se comunica con un sistema de VRF;

VRF Explorer, que se ejecuta en una ubicación remota, proporciona una interfaz de usuario y se comunica con el VRF Controller.

VRF Controller y VRF Explorer se ejecutan en un solo PC o en diferentes PC conectados a una red.

Un PC con VRF Explorer puede controlar de forma centralizada hasta 10 sitios de sistemas de VRF con hasta 20 edificios cada uno.

Control central «in situ»

Control central remoto

Gestión de ahorro de energía

Opcional para
Controlador del sistema UTY-PEGXZ1
Opcional para
System Controller Lite UTY-PLGXE2

Se puede seleccionar una variedad de opciones de ahorro de energía en función de la estación del año, el clima y la hora del día. Se consigue un excelente ahorro de energía mientras el ambiente es agradable para los ocupantes de la habitación.

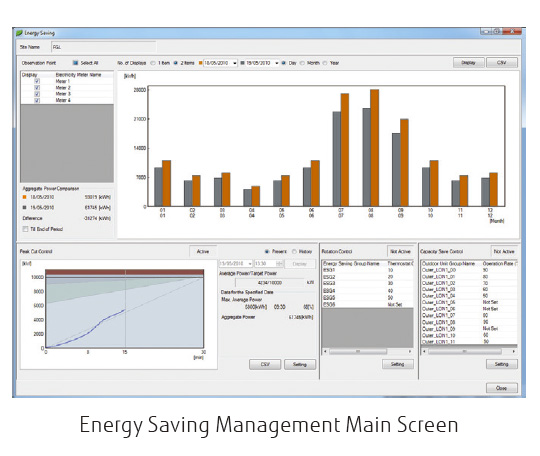

Datos de rendimiento de ahorro de energía: Este gráfico compara el consumo de energía del mes actual con el mes anterior y con el mismo mes del año anterior para realizar un seguimiento del rendimiento de ahorro de energía.

Rotación del aparato interior

Los aparatos interiores se pueden girar automáticamente para funcionar dentro de un grupo de acuerdo con un programa anual predeterminado para reducir el consumo eléctrico y mantener el confort de los ocupantes. Se puede seleccionar la velocidad de parada de funcionamiento para un aparato interior.

Funcionamiento de reducción de consumo energético en horas punta

Un potenciómetro que controla el consumo eléctrico total cambia la temperatura establecida para los aparatos interiores, apaga el termostato y toma otras medidas para controlar el uso de energía, al tiempo que mantiene el confort de los ocupantes y el consumo energético objetivo establecido para cada segmento de tiempo. Los aparatos interiores que se van a controlar se pueden agrupar de cualquier forma y el nivel de control se puede ajustar para cada grupo.

Ahorro de capacidad para el aparato exterior

El límite superior de la capacidad de un aparato exterior se puede ajustar para reducir el consumo eléctrico durante un verano cálido o un invierno frío; para ello, hay que hallar el promedio del rendimiento de ahorro de energía de cada sistema de refrigerante. El límite superior de la capacidad se puede ajustar al 50 % de la capacidad nominal o más.
