Split ACS de tipo integrado Serie Super High Power WGYK170DJ9 / WOYK170LJL

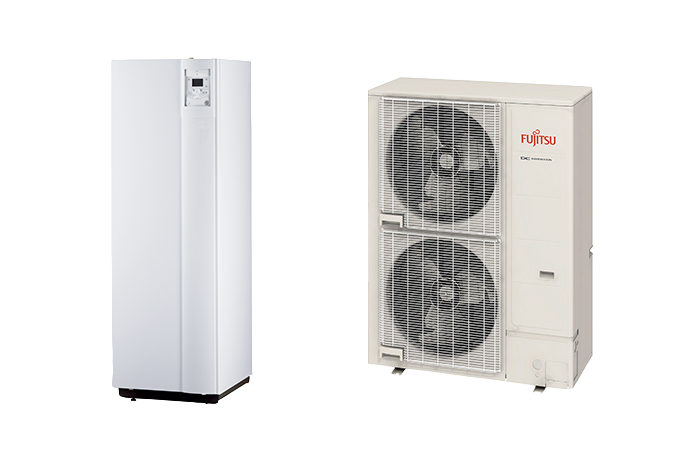

Hydraulic unit and outdoor unit

Unidad hidráulica :
WGYK170DJ9
Aparato exterior :
WOYK170LJL
Descargar :
Catálogos

Características

  • Temperatura elevada del agua saliente
  • Valor COP alto
  • Control individual de 2 zonas
  • Control automático de la curva de calefacción


Especificaciones

Rango de capacidad 17
Calefacción por suelo radiante a 7 °C/35 °C *1 Capacidad de calefacción 17.00 kW
Alimentación de entrada 4.10 kW
COP 4.15
Calefacción por suelo radiante a 2°C/35 °C *1 Capacidad de calefacción 13.50 kW
Alimentación de entrada 4.27 kW
COP 3.25
Calefacción por suelo radiante a -7° C/35 °C *1 Capacidad de calefacción 15.00 kW
Alimentación de entrada 5.32 kW
COP 2.82
Desplazarse

Características de calefacción de espacios *2

Aplicación de temperatura 55 °C 35 °C
Clase de eficiencia energética A++ A++
Potencia nominal calorífica 17 kW 18 kW
Eficiencia energética de la calefacción de espacios estacional (ηs) 130 % 161 %
Consumo energético anual 10,232 kWh 9,059 kWh
Nivel de potencia acústica Unidad hidráulica interior 45 dB(A)
Aparato exterior 67 dB(A)
Desplazarse

Características del agua caliente sanitaria *2

Perfil de carga L
Clase de eficiencia energética A
Eficiencia energética (ηwh) 109 %
Consumo energético anual 941 kWh
Desplazarse

Especificaciones de la unidad hidráulica interior

Fuente de alimentación Fase 3 N
Voltaje 400 V
Frecuencia 50 Hz
Dimensiones netas Altura 1,841 mm
Anchura 648 mm
Profundidad 698 mm
Peso neto 166 kg
Circulación de agua Mín./Máx. 27.3 / 61.4 L/min
Capacidad de ACS 190 L
Capacidad del calentador de agua caliente 1.5 kW
Capacidad del vaso de expansión 12 L
Rango de temperatura del agua saliente Máx. 60 °C
Diámetro de conexión del tubo de agua Flujo Ø 25.4 mm
Retorno Ø 25.4 mm
Diámetro de conexión del tubo de agua caliente Ø 19.05 mm
Calentador de reserva Capacidad 9.0 (3.0kW×3pcs.) kW
Desplazarse

Especificaciones de la unidad exterior

Fuente de alimentación Fase 3 N
Voltaje 400 V
Frecuencia 50 Hz
Corriente Máx. 14.0 A
Dimensiones netas Altura 1,428 mm
Anchura 1,080 mm
Profundidad 480 mm
Peso neto 138 kg
Refrigerante (Potencial de calentamiento global) R410A (2,088)
Carga de refrigerante 3.80 kg
Carga de refrigerante adicional 50 g/m
Diámetro del tubo de conexión Líquido Ø 9.52 mm
Gas Ø 15.88 mm
Longitud de tubería Mín./Máx. 5 / 30 m
Precarga 15 m
Diferencia de altura Máx. - 25/15 (Outdoor unit:Upper/Lower) m
Rango de funcionamiento Calefacción -25 a 35 °C
Desplazarse

Dimensiones

Unidad hidráulica : WGYK170DJ9

Hydraulic Indoor Unit

Aparato exterior : WOYK170LJL

Outdoor Unit

Piezas opcionales

Kit de segundo circuito
UTW-KZSXJ
Kit de conexión de la caldera
UTW-KBSXJ
Depósito de compensación
UTW-TEVXA
Kit DHW
UTW-KDWXD (externo)
Depósito de ACS

Depósito de ACS
UTW-T30XA (300 litros)
Depósito de ACS
UTW-T30XD (300 litros)
Bomba de circulación
UTW-PHFXD
Kit de piscina
UTW-KSPXD
Intercambiador de calor para kit de piscina
UTW-ESPXA
Kit de refrigeración
UTW-KCLXD
Kit de ampliación de regulación
UTW-KREXD
Kit de bajo nivel de ruido
UTW-KLNXE
Kit HMI
UTW-KHMXE
Control remoto
UTW-C74TXF
Control remoto
UTW-C74HXF
Control remoto
UTW-C78XD
Control remoto
UTW-C78XD-E
Termostato de sala
UTW-C55XA
Termostato de sala
UTW-C58XD
Transmisor de sensor exterior
UTW-MOSXD
Módulo de radiofrecuencia
UTW-MOSXD
Servidor web
UTW-KW1XD
Servidor web
UTW-KW4XD
Pinza LPB
UTW-KL1XD
Pinza MODBUS®
UTW-KMBXE
Calentador de base
UTW-HAMXE
Calentador de base
UTW-HAMXF
Herramienta de servicio técnico (adaptador OCI700 incluido)
UTW-KSTXD
Software de la herramienta de servicio técnico
UTW-KPSXD
Kit de conexión externa
UTY-XWZXZ3
UTW-KHMXE, UTW-C74TXF y UTW-C74HXF:
19 idiomas incluidos; no es necesario disponer de un centro de información de Europa del Este. C74TXF: Sensor de temperatura ambiente integrado C74HXF: Sensor de temperatura ambiente y humedad integrado
UTW-C78XD-E:
Idioma de Europa del Este (inglés, República Checa, Eslovaquia, Polonia, Turquía, Hungría, Rusia, Eslovenia, Grecia y Serbia)
UTW-KSTXD:
Se requiere UTW-KL1XD para la conexión.
UTW-KPSXD:
Se requiere UTW-KW1XD o UTW-KW4XD para la conexión.
UTW-KMBXE:
Pieza opcional adicional necesaria
