System Controller Lite UTY-ALGXZ1

Controller

Max. Anzahl der steuerbaren Systeme :
1 VRF-Netzwerksystem
Max. Anzahl der steuerbaren Inneneinheiten :
100 Außeneinheiten,400 Inneneinheiten
Download :
Kataloge

Eigenschaften

System Controller Lite bietet eine Reihe von Standardfunktionen zur Verwaltung von Klimaanlagen, die in einem kleinen oder mittelgroßen Gebäude betrieben werden.

  • In einem VRF-Netzwerksystem können bis zu 400 Inneneinheiten und 100 Außeneinheiten gesteuert werden.
  • Neben der präzisen Klimaregelung gibt es optional eine Vielzahl von Anwendungen, die ein breiteres Spektrum an Steuerungsmöglichkeiten bieten.
  • Unterstützung für 7 Sprachen: Chinesisch, Deutsch, Englisch, Französisch, Polnisch, Russisch und Spanisch.

Intuitive Bedienung über Symbole

Anklicken & Bedienen

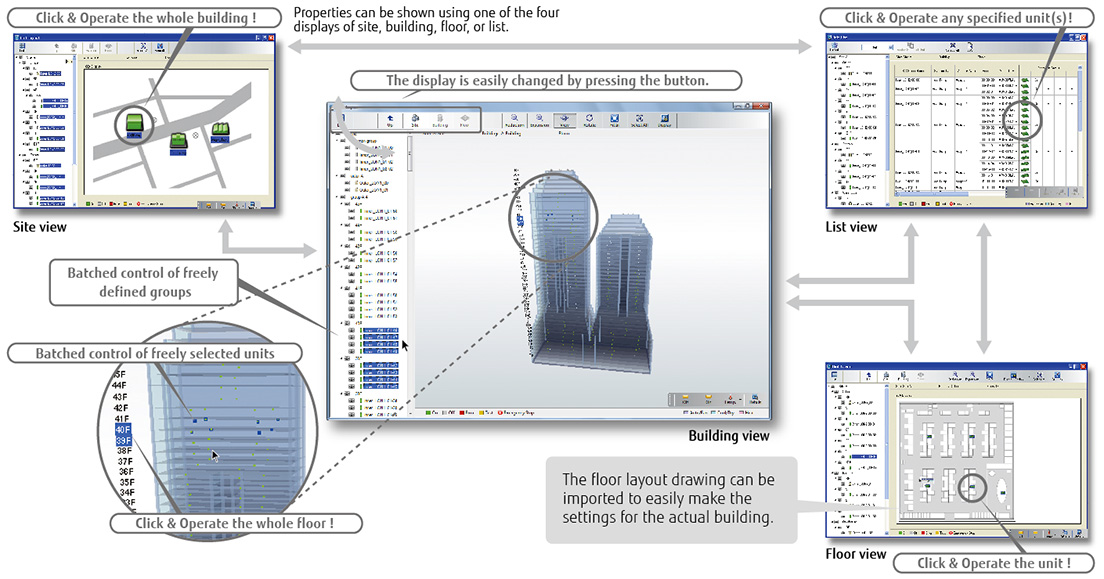

Auf dem Display wird eine visuelle Darstellung des Grundstücks aus der für die Bedienung am besten geeigneten Perspektive angezeigt (Klicken und Bedienen). Du kannst zwischen vier Anzeigeoptionen wählen: Standort, Gebäude, Stockwerk und Liste.

Definition von Gruppen für die Gruppensteuerung

Inneneinheiten können für eine vereinfachte Gruppensteuerung über das Strukturmenü gruppiert werden. Sie können nach Organisationshierarchie gruppiert werden, z. B. nach Geschäftsbereich, Abteilung und Sektion.

* Ein 2D-Grundriss oder eine 3D-Perspektive eines Gebäudes ist auf System Controller Lite nicht verfügbar.

Via MODBUS® angeschlossene Fremdgeräte können gesteuert werden.

Serienmäßig bei
System-Controller
Optional für
System Controller Lite UTY-PLGXX2

Wenn ein MODBUS®-Adapter (separat erhältlich) an einen PC angeschlossen wird, können elektrische Anlagen und Geräte, die MODBUS® unterstützen, zentral vom PC aus überwacht und gesteuert werden. Die zentrale Steuerung kann die Energieverschwendung in einem ganzen Gebäude reduzieren, die dadurch entsteht, dass Geräte während oder nach der Arbeit nicht ausgeschaltet werden. Dadurch verringert sich auch die Anzahl der Kontrollgänge vor Ort.

Umfassendes Betriebs- und Datenmanagement

Serienmäßig bei
System Controller und System Controller Lite

Zeitsteuerung

  • Für jede Fernbedienungsgruppe oder benutzerdefinierte Gruppe kann ein Jahresplan erstellt werden.
  • Ein/Aus, Betriebsart, Sperrung der lokalen Steuerung und Temperatureinstellungen können für bis zu 143 Mal pro Tag in 10-Minuten-Intervallen und für bis zu 101 Konfigurationen für jede Fernbedienungsgruppe programmiert werden.
  • Die Einstellungen können für einen Zeitraum programmiert werden, der sich über Mitternacht erstreckt.
  • Ermöglicht die Programmierung von speziellen Einstellungen für Feiertage für ein ganzes Jahr.
  • Der „Low-Noise“-Betrieb der Außeneinheit kann ebenfalls vorgegeben werden.

Umfangreiche Steuerungsmöglichkeiten für Innen- und Außeneinheiten

  • Betriebsstatus und -modus der jeweiligen Inneneinheit werden angezeigt.
  • Jede Inneneinheit wird ein- und ausgeschaltet und der Betriebsmodus umgeschaltet.
  • Begrenzung des Raumtemperatur-Sollwerts
  • Geräuschreduzierung der Außeneinheiten

Sperrung der lokalen Steuerung

Verhindert, dass der Betriebsmodus, die Temperatureinstellung oder das Ein- und Ausschalten einer Inneneinheit lokal geändert werden kann.

Fehlermeldung und E-Mail-Benachrichtigung

Bei Problemen wird eine Fehlermeldung in einem Popup-Fenster auf dem Computerbildschirm angezeigt und ein Signalton ertönt. Es wird außerdem eine E-Mail Benachrichtigung gesendet. Die Fehler der letzten 365 Tage werden protokolliert und können eingesehen werden.

Protokoll für Betrieb und Steuerung

Ein Protokoll des Betriebsstatus und der Steuerung kann gepflegt und abgerufen werden.

Import und Export der Datenbanken

Nur Administratoren sind berechtigt, Registrierungs-, Layout- und Bilddaten zu importieren und zu exportieren.

Automatische Uhrzeitanpassung

Die Zeit kann für alle Steuerungen im Stapelbetrieb automatisch eingestellt werden.

Stromkostenumlage

Serienmäßig bei
System-Controller
Optional für
System Controller Lite UTY-PLGXA2

Methode zur Umlage der Stromkosten

Bei dieser Methode werden die monatlichen Stromkosten auf der Grundlage des Energieverbrauchs der Klimaanlagen auf die einzelnen Mieter umgelegt. Der erste Schritt besteht aus der genauen Bestimmung des Energieverbrauchs der Klimaanlagen in den einzelnen Mieträumen. In einem zweiten Schritt wird die von einem Stromversorger in Rechnung gestellte Gesamtenergiemenge durch die von den einzelnen Mietern verbrauchte Energiemenge geteilt, um die auf jeden von ihnen umzulegenden Stromkosten zu ermitteln. (Siehe Abbildung rechts.) Bei der Berechnung werden Faktoren wie die Anzahl der ungenutzten Zimmer und der Nachtstromtarif berücksichtigt, die im Einzelnen auf dem Energiekostenumlageplan aufgeführt sind.

Beispiel einer Systemkonfiguration

1. Berechnen Sie die von jeder Inneneinheit verbrauchte Energiemenge

2. Berechnen Sie die Energiemenge, die von einer Außeneinheit an jede Inneneinheit verteilt wird

3. Kombinieren Sie die von den einzelnen Inneneinheiten verbrauchte Energiemenge und die von der Außeneinheit an sie verteilte Energiemenge, um die insgesamt verbrauchte Energiemenge zu erhalten.

4. Berechnen Sie die Energiekosten, die jedem Mieter in Rechnung gestellt werden

Berechnen Sie die auf die einzelnen Mieter umzulegenden Energiekosten, indem Sie die gesamten Energiekosten durch das Verhältnis des Energieverbrauchs zum Gesamtverbrauch teilen.

Fernbedienungsmanagement

Serienmäßig bei
System-Controller
Optional für
System Controller Lite UTY-PLGXR2

Der System Controller kann vor Ort oder über ein Netzwerk zur zentralen Steuerung eingesetzt werden.

Der Systemcontroller erfordert 2 Softwareprogramme, die zusammenarbeiten: VRF Controller läuft vor Ort und kommuniziert mit einem VRF-System;

VRF Explorer wird in einer entfernten Zentrale ausgeführt, bietet eine Benutzeroberfläche und kommuniziert mit VRF Controller.

VRF Controller und VRF Explorer können auf einem PC oder auf verschiedenen PCs, die über ein Netzwerk verbunden sind, ausgeführt werden.

Ein PC, auf dem VRF Explorer läuft, kann bis zu 10 VRF-Systemstandorte mit jeweils bis zu 20 Gebäuden zentral steuern.

Zentrale Steuerung am Standort

Zentrale Fernsteuerung

Energiesparmanagement

Optional für
System Controller UTY-PEGXZ1
Optional für
System Controller Lite UTY-PLGXE2

Je nach Jahreszeit, Wetter und Tageszeit können verschiedene Energiesparoptionen ausgewählt werden. Während der Komfort für die Bewohner erhalten bleibt, wird ein ausgezeichneter energiesparender Betrieb gewährleistet.

Leistungsdaten zum Energiesparen: In diesem Diagramm wird der Energieverbrauch des aktuellen Monats mit dem des Vormonats und mit dem des Vorjahres verglichen, um den Überblick über die Energiesparleistung zu liefern.

Rotation der Inneneinheit

Inneneinheiten können automatisch rotieren, um innerhalb einer Gruppe nach einem vorher festgelegten Jahresplan zu arbeiten. Damit wird der Stromverbrauch gesenkt, und der Komfort der Bewohner bleibt erhalten. Die Häufigkeit der Betriebsunterbrechung kann für eine Inneneinheit ausgewählt werden.

Spitzen-Abschalt-Betrieb

Ein Zähler, der den Gesamtstromverbrauch überwacht, ändert die eingestellte Temperatur für die Inneneinheiten, schaltet deren Thermostat aus und ergreift andere Maßnahmen zur Steuerung des Energieverbrauchs, damit sich die Bewohner wohl fühlen und der für jedes Zeitsegment festgelegte Zielstromverbrauch eingehalten wird. Die zu steuernden Inneneinheiten können beliebig gruppiert werden, und die Steuerungsstufe kann für jede Gruppe eingestellt werden.

Leistungseinsparung bei der Außeneinheit

Die Obergrenze für die Leistung einer Außeneinheit kann angepasst werden, um den Stromverbrauch während eines heißen Sommers oder kalten Winters zu reduzieren, indem die Energiesparleistung der einzelnen Kältemittelsysteme gemittelt wird. Die Obergrenze der Kapazität kann auf 50 % der Nennkapazität oder mehr festgelegt werden.
