Type modulaire à récupération de chaleur Série V-IV AJY144LALDH [3Phase]
Caractéristiques
- Nouveau contrôle intelligent du fluide frigorigène
- Efficacité en fonctionnement réel
- Technologie d'économie d'énergie pour une efficacité optimale
Puissance
45.0 kW
45.0 kW
(Nominal(e)) /
48.0 kW
(Max.)
Caractéristiques techniques
| Capacité nominale | 16 HP |
|---|---|
| Nombre max. d'unités intérieures connectables*1 | 2 - 34 |
| Puissance des unités intérieures connectables | 22.5 - 67.5 kW |
Spirale
| Source d'alimentation | Phase | Triphasé 3N |
|---|---|---|
| Tension | 400 V | |
| Fréquence | 50 Hz | |
| Puissance | Refroidissement | 45.0 kW |
| Nominal(e) Chauffage | 45.0 kW | |
| Max. Chauffage | 48.0 kW | |
| Puissance absorbée | Refroidissement | 16.74 kW |
| Chauffage | 13.76 kW | |
| Nominal(e) Chauffage | 13.76 kW | |
| Max. Chauffage | 15.02 kW | |
| EER | Refroidissement | 2.68 W/W |
| COP | Nominal(e) Chauffage | 3.27 W/W |
| Max. Chauffage | 3.19 W/W | |
| Débit d'air | 13700 m³/h | |
| Niveau de pression acoustique | Refroidissement | 63 dB(A) |
| Chauffage | 65 dB(A) | |
| Niveau de puissance acoustique | Refroidissement | 86 dB(A) |
| Chauffage | 87 dB(A) | |
| Pression statique externe max. | 82 Pa | |
| Puissance du moteur du compresseur | 11.0 kW | |
| Ailette de l'échangeur de chaleur | Ailette bleue | |
| Dimensions nettes | Hauteur | 1690 mm |
| Largeur | 1240 mm | |
| Profondeur | 765 mm | |
| Poids net | 275 kg | |
| Fluide frigorigène | Type | R410A |
| Potentiel de réchauffement global | 2088 | |
| Charge | 11.8 kg (24.6 CO2eq–T) | |
| Diamètre de liaisons frigorifiques | Liquide | φ12.7 mm |
| Gaz | φ28.58 mm | |
| Longueur totale des tuyaux | 700 m | |
| Différence de hauteur max. (Unité extérieure: Supérieur(e)/inférieur(e)) |
50 / 40 m | |
| Plage de fonctionnement | Refroidissement | -15 à 46 °CDB |
| Chauffage | -20 à 21 °CDB | |
Spirale
- Remarque :
- Les caractéristiques techniques sont basées sur les conditions suivantes.
- Refroidissement :
- Température intérieure de 27 °C TS / 19 °C TH et température extérieure de 35 °C TS / 24 °C TH.
- Chauffage :
- Température intérieure de 20 °C TS / (15 °C TH) et température extérieure de 7 °C TS / 6 °C TH.
- Longueur des tuyaux :
- 7,5 m ; différence de hauteur entre l'unité extérieure et l'unité intérieure : 0 m. Pour un refroidissement avec une température de l'air extérieur inférieure à -5 °C, l'unité extérieure doit être installée au même niveau ou plus haut que les unités intérieures.
Dimensions

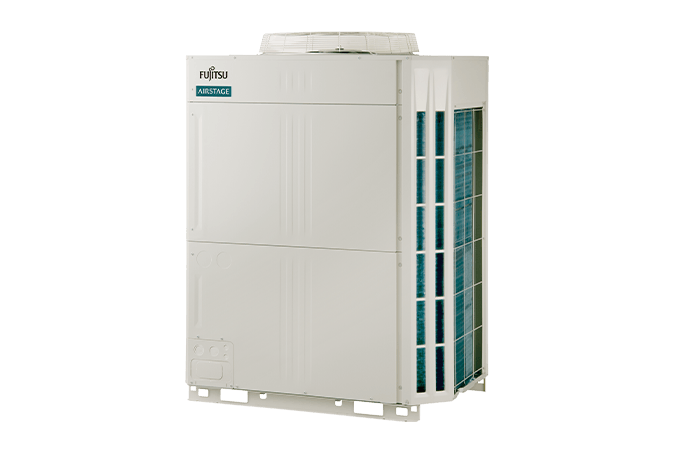

Unité extérieure : AJY144LALDH
