Type split Série Super High Power WSYG160DJ6 / WOYG160LJL

Hydraulic unit and outdoor unit

Unité hydraulique :
WSYG160DJ6
Unité extérieure :
WOYG160LJL
Télécharger :
Catalogues

Caractéristiques

  • Température de l'eau en sortie élevée
  • COP élevé
  • Commande individuelle à 2 zones
  • Contrôle automatique par courbe de chauffe

Caractéristiques techniques

Capacité nominale 16
Chauffage au sol entre 7 °C et 35 °C *1 Puissance calorifique 16.00 kW
Puissance absorbée 3.86 kW
COP 4.15
Chauffage au sol entre 2°C et 35 °C *1 Puissance calorifique 13.30 kW
Puissance absorbée 4.25 kW
COP 3.13
Chauffage au sol entre -7°C et 35 °C *1 Puissance calorifique 14.50 kW
Puissance absorbée 5.27 kW
COP 2.75
Spirale

Caractéristiques pour le chauffage domestique *2

Température 55 °C 35 °C
Classe d'efficacité énergétique A++ A++
Puissance calorifique nominale 14 kW 16 kW
Efficacité énergétique saisonnière pour le chauffage domestique (ηs) 125 % 163 %
Consommation d'énergie annuelle 8,757 kWh 8,014 kWh
Niveau de puissance acoustique Unité intérieure hydraulique 45 dB(A)
Unité extérieure 67 dB(A)
Spirale

Caractéristiques techniques de l'unité intérieure hydraulique

Source d'alimentation Phase 1 ø
Tension 230 V
Fréquence 50 Hz
Dimensions nettes Hauteur 805 mm
Largeur 450 mm
Profondeur 471 mm
Poids net 52.5 kg
Débit d'eau Min./Max. 26.4 / 57.8 L/min
Capacité du réservoir tampon 25 L
Capacité du vase d'expansion 10 L
Plage de température de l'eau en sortie Max. 60 °C
Diamètre de raccord des tuyaux d'eau Débit Ø 25.4 mm
Retour Ø 25.4 mm
Chauffage auxiliaire Puissance 6.0 (3.0kW×2pcs.) kW
Spirale

Caractéristiques techniques de l'unité extérieure

Source d'alimentation Phase 1 ø
Tension 230 V
Fréquence 50 Hz
Courant Max. 28.00 A
Dimensions nettes Hauteur 1,428 mm
Largeur 1,080 mm
Profondeur 480 mm
Poids net 137 kg
Fluide frigorigène (Potentiel de réchauffement global) R410A (2,088)
Charge de fluide frigorigène 3.80 kg
Charge de fluide frigorigène supplémentaire 50 g/m
Diamètre de liaisons frigorifiques Liquide Ø 9.52 mm
Gaz Ø 15.88 mm
Longueur des tuyaux Min./Max. 5 / 30 m
Précharge 15 m
Différence de hauteur Max. - 25/15 (Outdoor unit:Upper/Lower) m
Plage de fonctionnement Chauffage -25 à 35 °C
Spirale

Dimensions

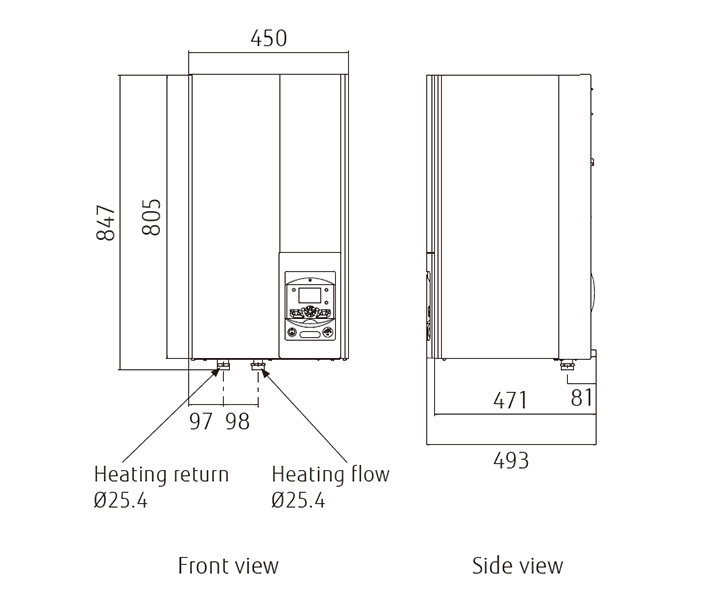

Unité hydraulique : WSYG160DJ6

Hydraulic Indoor Unit

Unité extérieure : WOYG160LJL

Outdoor Unit

Accessoires

Kit de circuit auxiliaire
UTW-KZSXJ
Kit de raccordement de chauffe-eau
UTW-KBSXJ
Réservoir d'équilibrage
UTW-TEVXA
Kit ECS
UTW-KDWXD (externe)
Réservoir d'ECS
UTW-T20XA (200 litres)
Réservoir d'ECS
UTW-T30XA (300 litres)
Réservoir d'ECS
UTW-T30XD (300 litres)
Pompe de circulation
UTW-PHFXD
Kit piscine
UTW-KSPXD
Échangeur de chaleur pour kit piscine
UTW-ESPXA
Kit de refroidissement
UTW-KCLXD
Kit d'extension de commande
UTW-KREXD
Kit de réduction du bruit
UTW-KLNXE
Kit IHM
UTW-KHMXE
Télécommande
UTW-C74TXF
Télécommande
UTW-C74HXF
Télécommande
UTW-C78XD
Télécommande
UTW-C78XD-E
Thermostat d'ambiance
UTW-C55XA
Thermostat d'ambiance
UTW-C58XD
Émetteur de capteur extérieur
UTW-MOSXD
Module RF
UTW-MRCXD
Serveur Web
UTW-KW1XD
Serveur Web
UTW-KW4XD
Clip LPB
UTW-KL1XD
Clip MODBUS®
UTW-KMBXE
Élément chauffant
UTW-HAMXE
Élément chauffant
UTW-HAMXF
Service Tool (adaptateur OCI700 inclus)
UTW-KSTXD
Logiciel Service Tool
UTW-KPSXD
Kit de connexion externe
UTY-XWZXZ3
UTW-KHMXE, UTW-C74TXF, UTW-C74HXF :
19 langues incluses, télécommande spéciale Europe de l'Est non requise. C74TXF : Capteur de température ambiante intégré C74HXF : Capteur d'humidité et de température ambiantes intégré
UTW-C78XD-E :
Langues d'Europe de l'Est (anglais, tchèque, slovaque, polonais, turc, hongrois, russe, slovène, grec, serbe)
UTW-KSTXD :
UTW-KL1XD requis pour la connexion.
UTW-KPSXD :
UTW-KW1XD ou UTW-KW4XD requis pour la connexion.
UTW-KMBXE :
Accessoire supplémentaire requis
