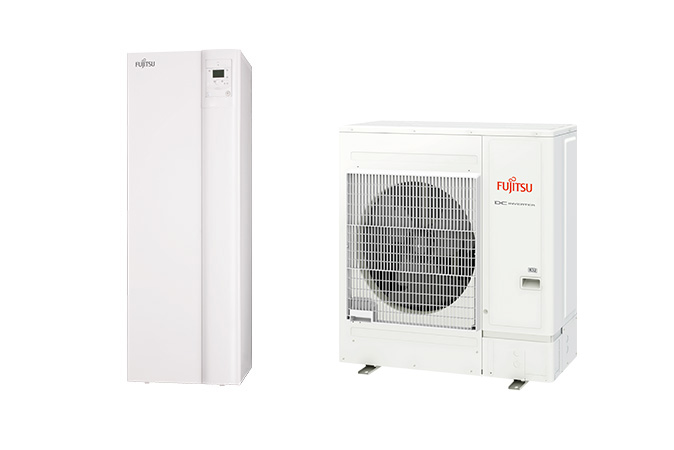

Jaettu DHW-integroitu Comfort Series R32 WGYA100ML3 / WOYA100KLT

Hydrauliyksikkö :
WGYA100ML3
Ulkoyksikkö :
WOYA100KLT
Lataa :
Tuoteluettelot

Ominaisuudet

  • Korkea lähtevän veden lämpötila
  • Suuri COP


Tekniset tiedot

Tehoalue 10
7 °C/35 °C lattialämmitys *1 Lämmitysteho 9.50 kW
Ottoteho 2.11 kW
COP 4.5
2°C/35 °C lattialämmitys *1 Lämmitysteho 9.30 kW
Ottoteho 3.08 kW
COP 3.02
-7°C/35 °C lattialämmitys *1 Lämmitysteho 8.90 kW
Ottoteho 3.36 kW
COP 2.65
Scroll

Tilan lämmitysominaisuudet *2

Lämpötilan käyttö 55 °C 35 °C
Energiatehokkuusluokka A++ A+++
Nimellislämmitysteho 8 kW 9 kW
Kausittaisen tilanlämmityksen energiatehokkuus (ηs) 130 % 178 %
Vuosittainen energiankulutus 5,083 kWh 3,875 kWh
Äänitehotaso Hydraulinen sisäyksikkö 40 dB(A)
Ulkoyksikkö 62 dB(A)
Scroll

Kotitalouden kuuman veden ominaisuudet *2

Kuormitusprofiili L
Energiatehokkuusluokka A+
Energiatehokkuus (ηwh) 130 %
Vuosittainen energiankulutus 793 kWh
Scroll

Hydraulisen sisäyksikön tekniset tiedot

Virtalähde Vaihe 1 ø
Jännite 230 V
Taajuus 50 Hz
Nettomitat Korkeus 1,863 mm
Leveys 648 mm
Syvyys 700 mm
Nettopaino 145 kg
Veden kierrättäminen Min./Maks. 13.2 / 30.0 L/min
DHW-teho 190 L
Kuuman veden lämmittimen teho 1.5 kW
Puskurisäiliön tilavuus 16 L
Paisuntasäiliön tilavuus 8 L
Lähtevän veden lämpötila-alue Maks. 55 °C
Vesiputkiliitännän halkaisija Virtaus Ø 25.4 mm
Paluu Ø 25.4 mm
Varalämmitin Teho 3.0 ( ) kW
Scroll

Ulkoyksikön tekniset tiedot

Virtalähde Vaihe 1 ø
Jännite 230 V
Taajuus 50 Hz
Virta Maks. 19.0 A
Nettomitat Korkeus 998 mm
Leveys 940 mm
Syvyys 320 mm
Nettopaino 62 kg
Kylmäaine (Ilmaston lämmityspotentiaali) R32 (675)
Kylmäainetäytös 1.63 kg
Lisäkylmäainetäytös 20 g/m
Liitäntäputken halkaisija Neste Ø 9.52 mm
Kaasu Ø 15.88 mm
Putken pituus Min./Maks. 3 / 30 m
Esitäyttö 20 m
Korkeusero Maks. - 20 m
Toiminta-alue Lämmitys -20 kohteeseen 35 °C
Scroll

Mitat

Hydrauliyksikkö : WGYA100ML3

Hydraulic Indoor Unit

Ulkoyksikkö : WOYA100KLT

Outdoor Unit

Lisäosat

Toisen piirin sarja
UTW-KZDXE
Boilerin liitäntäsarja
UTW-KBDXD
Tasapainotussäiliö
UTW-TEVXA
Uima-allassarja
UTW-KSPXD
Lämmönvaihdin uima-allassarjaan
UTW-ESPXA
Säädösten jatkosarja
UTW-KREXD
Viilennyssarja
UTW-KCLXD
Poistoallas
UTW-KDPXB
Sarjakytkennän toisiosarja (sisältää LPB-kiinnikkeen)
UTW-KCSXE
Sarjakytkennän ensiösarja (sisältää LPB-kiinnikkeen)
UTW-KCMXE
HMI-sarja
UTW-KHMXE
Kauko-ohjain
UTW-C74TXF
Kauko-ohjain
UTW-C74HXF
Kauko-ohjain
UTW-C78XD
Kauko-ohjain
UTW-C78XD-E
Huonetermostaatti
UTW-C55XA
Huonetermostaatti
UTW-C58XD
Ulkoanturin lähetin
UTW-MOSXD
RF-moduuli
UTW-MRCXD
Verkkopalvelin
UTW-KW1XD
Verkkopalvelin
UTW-KW4XD
LPB-kiinnike
UTW-KL1XD
MODBUS®-kiinnike
UTW-KMBXE
Peruslämmitin
UTW-HAMXE
Peruslämmitin
UTW-HAMXF
Huoltotyökalu (mukana OCI700-sovitin)
UTW-KSTXD
Huoltotyökaluohjelmisto
UTW-KPSXD
Varalämmitinsarja
UTW-KBHXL
UTW-KDWXD (ulkoinen),UTW-T20XA UTW-T30XA,UTW-T30XD :
DHW-käyttö on mahdollista ilman DHW-sarjaa ja DHW-säiliötä.
UTW-KHMXE,UTW-C74TXF,UTW-C74HXF :
Sisältää 19 kieltä, erillinen Itä-Euroopan RC ei ole tarpeen. C74TXF: Sisäänrakennettu huoneenlämpötila-anturi C74HXF: Sisäänrakennettu huoneenlämpötila- ja kosteusanturi
UTW-C78XD-E :
Itä-Euroopan kieli (englanti, Tshekin tasavalta, Slovakia, Puola, Turkki, Unkari, Venäjä, Slovenia, Kreikka, Serbia)
UTW-KSTXD :
UTW-KL1XD vaaditaan liitäntää varten.
UTW-KPSXD :
UTW-KW1XD tai UTW-KW4XD vaaditaan liitäntää varten.
UTW-KMBXE :
Lisäosa tarvitaan
