DX-komplekt õhuhaldusrakendustele VRF-välisseadeile
![](/shared/ee/img-f000-ventilation-dx-kit-feature-main.png)
Mudelid
UTP-VX30A |
UTP-VX60A |
UTP-VX90A |
UTP-VX90A × 2 |
Funktsioonid
Mitu temperatuuriandurit juhivad optimaalselt õhuseadet ja ventilaatoriseadet.
![](/shared/ee/img-f000-ventilation-dx-kit-feature-coil-unit-ahu.png)
Kui ühendatud on õhuseade (AHU), siis etteantava õhu temperatuuri juhitakse väljutusanduriga.
![](/shared/ee/img-f000-ventilation-dx-kit-feature-coil-unit-fcu.png)
Kui ühendatud on ventilaatoriüksus (FCU), siis juhitakse toatemperatuuri tagastatava õhu temperatuurianduriga.
Rakendus VRF-süsteemi osana
![](/shared/ee/img-f000-ventilation-dx-kit-feature-arrangement-as-part-of-a-vrf-system.png)
Eri võimsusklasside tugi
- Kaks EEV seadet võib rööbiti ühendada kuni 20 hj (50 kW) suure võimsusega seadmega. (Vajalik on eraldustoru UTP-LX180A)
- Ühendatav võimsusvahemik: 5 kuni 50 kW
![](/shared/ee/img-f000-ventilation-dx-kit-feature-capacity-classes.png)

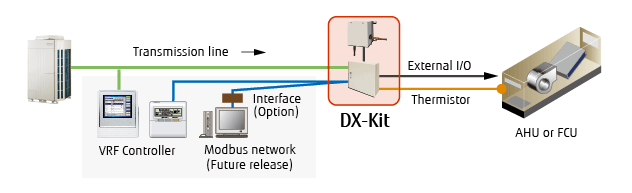

Rakendusala nõuetele vastavad mitmesugused juhtimisvalikud
![](/shared/ee/img-f000-ventilation-dx-kit-feature-management-controllers.png)
Meie VRF-puldi või keskhalduspuldi võimaldatud keskne juhtimine
![](/shared/ee/img-f000-ventilation-dx-kit-feature-external-controllers.png)
Keskne juhtimine välispultidega
Funktsioonide kokkuvõte
Sisendid
- Sisse/välja
- Temperatuuri seadistamine
- Võimsusnõue
- Kütte ja jahutuse töörežiimid
- Veateave
Väljundid
- Sisse-/väljalülituse näit
- Ventilaatori sisse-/väljalülituse näit
- Termostaadi sisse-/väljalülituse näit
- Jääsulatuse näit
- Veanäit
MODBUS® muundur
Valikulise liidese abil saab juhtida MODBUS®-toega BMS-i abil.
Paigaldusnõuded
- Ühendatav VRF seeria: J-IIS, J-II, V-II, VR-II
- Ühendatava DX-komplekti süsteemide võimsusvahemik: 50 kuni 100% välisseadme võimsusest
- Ühendatava DX-komplekti süsteemide võimsusvahemik koos siseseadmetega: välisseadme võimsusest 30% või alla selle
- Max juhtmepikkus juhtüksusest: 10 m
- EEV seadme ja siseseadme torude maksimumpikkus: 5 m
- Välispaigaldus Juhtüksuse (IP54 klass) ja EEV seadme võib paigaldada õue.
![](/shared/ee/img-f000-ventilation-dx-kit-feature-separation-tube.png)
Valikuline eraldustoru kahe EEV seadme ühendamiseks: UTP-LX180A
Ühendatav võimsus

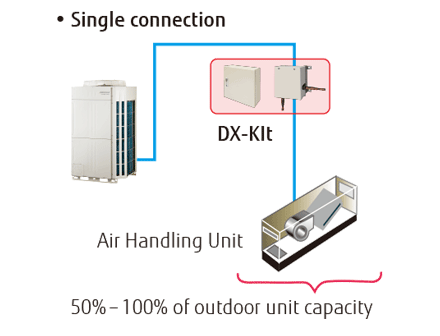

![](/shared/ee/img-f000-ventilation-dx-kit-feature-single-connection.png)

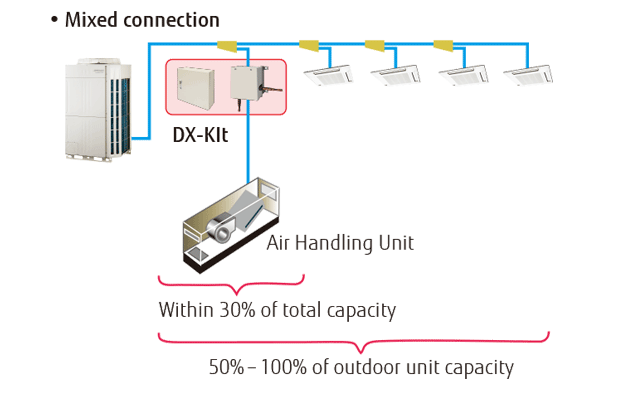

![](/shared/ee/img-f000-ventilation-dx-kit-feature-mixed-connection.png)
Torude ja juhtmete pikkus
![](/shared/ee/img-f000-ventilation-dx-kit-feature-piping-and-wiring-length.png)
