PRESS RELEASE

2013年12月6日
株式会社富士通ゼネラル
（NO.13-N04-24）

業界トップクラス（注1）の省エネ性能を実現した

北米向け追加型ビル用マルチエアコン（冷暖同時運転タイプ）
「AIRSTAGE®」VR-Ⅱシリーズ新発売

（室外機3機種 / 室内機33機種）

当社は、北米向けに業界トップクラス（注1）のエネルギー消費効率SCHE（注2）30.1（72,000Btu・冷暖同時運転時）を達成した追加型ビル用マルチエアコン（冷暖同時運転タイプ）「AIRSTAGE」VR-Ⅱシリーズ（72,000Btu～288,000Btu）を、12月より発売いたします。

北米地域の業務用空調機システム市場は、全部屋を一律に冷暖房する全館空調方式が主流ですが、省エネ性向上の要望が高まる中、部屋ごとに室温の制御ができる個別空調方式によるマルチエアコンの需要が毎年20%以上のペースで伸長しています。その内、エネルギー効率の高い冷暖同時運転タイプの需要が半分程度を占めています。

同地域では、ビルに対する省エネ規格（ASHRAE（注3）規格）の強化や、建物の環境負荷をランク付けする第三者認証の取得（LEED（注4）制度）を背景に、空調機器に対しても高い省エネ性能やさまざまな節電機能が求められています。

新シリーズは、3台の室外機を組み合せて、最大で288,000Btu(84.4kW)の能力を発揮する業務用空調システムで、「高密度マルチパス熱交換器」など独自の省エネ技術や、冷房・暖房を同時運転する際の排熱利用効率を高めるなどで、業界トップクラス（注1）のエネルギー消費効率SCHE（注2）30.1（72,000Btu・冷暖同時運転時）を達成しました。また、北米のビル省エネ規格(ASHRAE（注3）規格)に対応し、最適な省エネ運転を実現するプログラムを搭載した「タッチパネル式リモコン」を開発しました。

さらに、新開発の大容量DCツインロータリー圧縮機搭載で室外機の省スペース化や、コンパクトな「冷暖切換えユニット」「コーナーカット吸込み構造」の採用による設備設計効率の向上を図るなど、施工面での自由度を高めた設計になっています。

当社は、今回の「AIRSTAGE」VR-Ⅱシリーズの市場投入により、北米特有の省エネニーズ（ASHRAE（注3）規格、LEED（注4）制度）に応えることで、米国コマーシャルビジネスの拡大を目指します。



「AIRSTAGE」VR-Ⅱシリーズ室外機のイメージ
「AIRSTAGE」VR-Ⅱシリーズ室外機
（AOUA72 / 96 / 120TLBV）

暖房運転/冷房運転使用例のイメージ図
システム例


主な特長

  1. 業界トップクラス（注1）のエネルギー消費効率SCHE（注2）30.1を達成した高効率運転（冷暖同時運転時）
  2. 北米のビル省エネ規格（ASHRAE（注3）規格）に対応し、最適な省エネ運転を実現するプログラムを搭載した新「タッチパネル式リモコン」
  3. 省スペース化やコンパクト化により、設置性や施工の自由度が向上
  4. さまざまな建物に対応する豊富なラインナップ

1. 業界トップクラス（注1）のエネルギー効率SCHE（注2）30.1を達成した高効率運転 （72,000Btu・冷暖同時運転時）

「AIRSTAGE」VR-Ⅱシリーズ（冷暖同時運転タイプ）は、独自の省エネ技術により、高いエネルギー消費効率を達成するとともに、冷房・暖房を同時運転する際の排熱利用効率を高めることで、さらなる高効率運転を可能にしました。

1） 「コーナーラウンド型高密度マルチパス熱交換器」と「上下個別冷媒制御」で高効率化を実現

効率の良い「コーナーラウンド型高密度マルチパス熱交換器」（Ø7mmの細径銅管、コーナーラウンド形状）に加え、熱交換器を上下に分割し、熱交換器に吸い込む風量に合わせて流れる冷媒の量を、適切に制御する独自の機能を搭載しました。これにより、熱交換器の性能を最大限に引出し、高効率化を実現しました。

高効率冷媒流量制御のしくみ説明図（イメージ）

2） 複数の熱交換器を活用した「分散運転制御」

室内機の運転状況に応じて、各室外機の熱交換器で「分散運転制御」を行うことで、熱交換効率が大幅に向上しました。圧縮機も最大負荷で運転せず、最も効率の良い安定した運転を持続します。

また、一つの室外機に運転が集中しないので機器の信頼性も向上しました。

一つの室外機で運転する従来機種から三つの室外機で効率的な運転をする新機種の説明図（イメージ）


3） 冷房時に発生する排熱をムダなく活用する冷媒流量制御

室外機の熱交換器に流れる冷媒量をきめ細かく制御しながら、圧縮機、ファンモーターを連動して最適に制御することで、排熱のムダを抑え活用することが可能となり、冷暖同時運転時の高効率運転を実現しました。

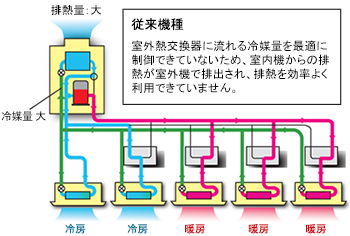

新機種「VR-Ⅱ」室外熱交換器機に流れる冷媒量を最小限に抑え室内機同士で冷媒を交換し、排熱を効率よく利用します。   「従来機種」室外熱交換器に流れる冷媒量を最適に制御できていないため、室内機からの排熱が室外機で排出され、排熱を効率よく利用できていません。

2. 北米のビル省エネ規格（ASHRAE（注3）規格）に対応し、最適な省エネ運転を実現した新「タッチパネル式リモコン」

1） 新「タッチパネル式リモコン」

北米では、ビル省エネ規格（ASHRAE（注3）規格）において、建物や付帯設備についての省エネに関する規格が細かく定められており、空調システムについても同様に様々な節電機能が定められています。

今回、この規格に対応し、最適な省エネ運転を実現するプログラムを搭載した新「タッチパネル式リモコン」を開発しました。

［主な搭載機能］

  1. 自動運転時に冷房時と暖房時の設定温度を別々に設定し、冷やしすぎ、温めすぎを防ぐ「冷暖個別温度設定」機能
  2. スケジュール運転中に個別リモコン運転を開始した場合、一定時間経過後に自動的に運転を停止し、ムダな運転を防止する「消し忘れ防止タイマー」機能
  3. サーバールーム、機械室など外気温が低い場合でも冷房運転が必要な場合、外気導入冷房（エコノマイザー）と連動し、外気により室内を冷房運転する「外気導入冷房」との連動機能

新「タッチパネル式リモコン」写真


2） タッチパネルを採用し、操作性を大幅に向上

ワンタッチで画面切換えが行え、必要な操作が簡単にできます。

また、公用語である英語はもちろん、北米でよく使われるスペイン語、フランス語を始め、中国語、ドイツ語、ポーランド語、ロシア語の7か国語の表示が可能です。

3. 省スペース化やコンパクト化により、設置性や施工の自由度が向上

1） 大容量DCツインロータリー圧縮機の搭載により室外機の省スペース化を実現

回転ロスの少ない正弦波駆動方式のDCインバーター制御を採用し、新開発の大容量DCツインロータリー圧縮機の搭載により、室外機の省スペース化を実現しました。

76,000Btu / 96,000Btu （930mm×765mm）と120,000Btu（1240mm×765mm）のイメージ

2） 設置場所に合わせて選べる「冷暖切換えユニット」

  1. 狭いスペースでも設置しやすい「単独型」

狭い天井裏などでも設置が容易なコンパクトな設計です。コントロールボックスの配置を据付場所の構造に合わせて左右どちらにでも取り付けることが可能となっており、施工の自由度を高めました。

着脱式コントロールボックス採用の冷暖切換えユニット（単独型）写真


  1. 配管接続箇所が少なく、施工が簡単でコンパクトな「集合型」

「単独型」4台分の機能を一つの筐体内に収めた「集合型」ユニットは、内部で配管をあらかじめ連結し、施工現場での配管溶接個所を大幅に減らすとともに、ユニット本体も「単独型」4台の連結に比べコンパクト化しました。

冷暖切換えユニット（集合型）写真

3） その他の特長（従来機・V-Ⅱと共通）

  1. 「コーナーカット吸込み構造」を採用した省設置スペース設計の室外機
  2. 最大総配管長1,000mの長配管設計により施工の自由度を向上
  3. 機外静圧80Paの室外機により高層の各階設置やバルコニー設置などの奥まった設置場所でも対応可能

4. さまざまな建物に対応する豊富なラインナップ

1） 室外機の10通りの組み合わせで、必要能力に応じて288,000Btu（84.4kW）まで対応

能力レンジ
千Btu		 72
(21.1kW)		 96
(28.1kW)		 120
(35.2kW)		 144
(42.2kW)		 168
(49.2kW)		 192
(56.2kW)		 216
(63.3kW)		 240
(70.3kW)		 264
(77.4kW)		 288
(84.4kW)
構成 72 × 1 96 × 1 120 × 1 72 × 2 72 + 96 72 + 120 96 + 120 120 × 2 72 + 96 × 2 96 × 3
AOUA72TLBV / AOUA96TLBV AOUA120TLBV AOUA72TLBVAOUA72TLBV / AOUA96TLBV AOUA72TLBV / AOUA96TLBVAOUA120TLBV AOUA120TLBVAOUA120TLBV AOUA72TLBV / AOUA96TLBVAOUA96TLBVAOUA96TLBV

2） 室内機は7,500～60,000Btu （2.2～17.6kW）の9タイプ33機種で充実のバリエーション

能力レンジ
千Btu		 7.5
(2.2kW)		 9.5
(2.8kW)		 12
(3.5kW)		 14
(4.1kW)		 18
(5.3kW)		 24
(7.0kW)		 30
(8.8kW)		 36
(10.6kW)		 48
(14.1kW)		 60
(17.6kW)
小型天井カセット 7500Btu（2.2kW）有り 9500Btu（2.8kW）有り 12000Btu（3.5kW）有り 14000Btu（4.1kW）有り 18000Btu（5.3kW）有り 24000Btu（7.0kW）有り
大型天井カセット         18000Btu（5.3kW）有り 24000Btu（7.0kW）有り 30000Btu（8.8kW）有り 30000Btu（10.6kW）有り
スリムダクト
(ドレンポンプ付)		 7500Btu（2.2kW）有り 9500Btu（2.8kW）有り 12000Btu（3.5kW）有り 14000Btu（4.1kW）有り 18000Btu（5.3kW）有り
中静圧ダクト           24000Btu（7.0kW）有り 30000Btu（8.8kW）有り 36000Btu（10.6kW）有り
高静圧ダクト               36000Btu（10.6kW）有り 48000Btu（14.1kW）有り 60000Btu（17.6kW）有り
天吊 / 床置     12000Btu（3.5kW）有り 14000Btu（4.1kW）有り 18000Btu（5.3kW）有り 24000Btu（7.0kW）有り
大型天吊             30000Btu（8.8kW）有り 36000Btu（10.6kW）有り
小型壁掛け 7500Btu（2.2kW）有り 9500Btu（2.8kW）有り 12000Btu（3.5kW）有り 14000Btu（4.1kW）有り
大型壁掛け         18000Btu（5.3kW）有り 24000Btu（7.0kW）有り

3） 使い勝手に合わせた個別リモコンのラインアップ




ワイヤレスリモコン


シンプルワイヤードリモコン


新「タッチパネル式リモコン」


4） 管理規模に応じた多様な集中管理システム




集中リモコン


タッチパネルコントローラー


システムコントローラー（ソフトウェア）


主な仕様・発売時期・生産台数

機種名 AOUA72TLBV AOUA96TLBV AOUA120TLBV
電源 三相 208 / 230V 60Hz
冷房能力 72,000Btu/h （21.1kW） 96,000Btu/h （28.1kW） 120,000Btu/h （35.2kW）
暖房能力 81,000Btu/h （23.7kW） 108,000Btu/h （31.7kW） 135,000Btu/h （39.6kW）
寸法 （高さ × 幅 × 奥行） 1,690 × 930 × 765mm 1,690 × 1,240 × 765mm
質量 271kg 290kg
発売時期 12月
生産予定台数 （2013年度） 1,000台 （室外機ベース）

注釈

注1 業界トップクラス :
2013年12月6日現在。当社調べ。米国市場におけるヒートポンプタイプの72,000Btu（21.1kW）クラスで。
注2 SCHE :
Simultaneous Cooling and Heating Efficiency の略で、AHRI(Air-Conditioning, Heating, and Refrigeration Institute：米国空調暖房冷凍工業会）が定めた冷暖同時運転の効率指標。
注3 ASHRAE :
American Society of Heating, Refrigerating and Air-Conditioning Engineers,の略で、米国暖房冷凍空調学会のこと。ASHRAEでは、空気調和システムに関連する工業規格やガイドラインを策定。
注4 LEED :
Leadership in Energy and Environmental Designの略で米国グリーンビルディング協会が所管している任意の認証制度。建築物全体の企画・設計から建築施工、運営・メンテナンスまでにわたって省エネ、環境負荷を「建築物（敷地）の持続性・交通の便等」「水効率・節水性」「省エネと再生可能エネルギーの使用」「資材の再利用・リサイクル率」「屋内環境の快適さ」「革新性と設計プロセス等の特別なクレジット」「地域別優先クレジット」の評価ポイント数の合計（総合計110）によって評価する制度。

※ 「AIRSTAGE」は株式会社富士通ゼネラルの登録商標です。



発表資料中の「価格」・「仕様」など記載内容は、発表日現在のものです。
予告なしに変更されることがありますので、ご了承ください。
