Warmtepomp voor type met kleine capaciteit J-IV-serie AJY040LBLDH

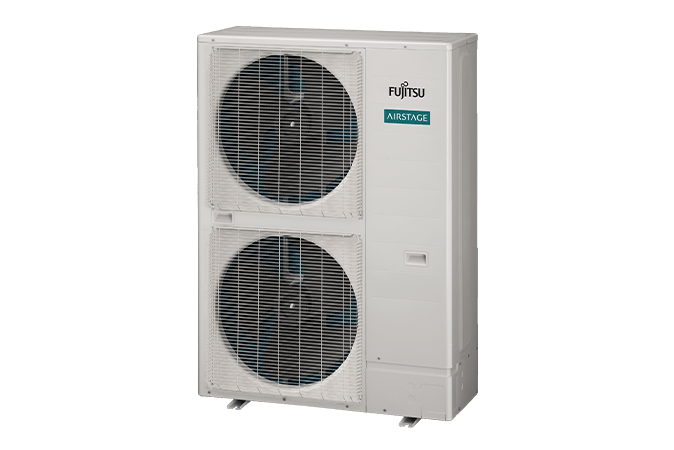

Buitendeel

Buitendeel :
AJY040LBLDH
Downloaden :
Catalogi

Functies

  • Efficiëntie tijdens daadwerkelijke gebruik
  • Lange leidinglengte
  • Er kunnen maximaal 14 delen* worden aangesloten

Capaciteit

Koeling   12.1 kW
Verwarming   12.1 kW (Nominaal) / 13.6 kW (Max.)

Specificaties

Nominaal capaciteitsbereik 4 HP
Max. aantal aansluitbare binnendelen*1 1 - 11
Capaciteit aansluitbare binnendelen 6.1 - 18.1 kW
Scroll
Voedingsbron Fase Eenfasig 1
Spanning 230 V
Frequentie 50 Hz
Capaciteit Koeling 12.1 kW
Nominaal Verwarming 12.1 kW
Max. Verwarming 13.6 kW
Ingangsvermogen Koeling 3.44 kW
Verwarming 3.14 kW
Nominaal Verwarming 3.14 kW
Max. Verwarming 3.80 kW
EER Koeling 3.51 W/W
COP Nominaal Verwarming 3.85 W/W
Max. Verwarming 3.57 W/W
Luchtstroomsnelheid 6200 m³/h
Geluidsdrukniveau*2 Koeling 50 dB(A)
Verwarming 52 dB(A)
Geluidsvermogensniveau Koeling 65 dB(A)
Verwarming 67 dB(A)
Max. externe statische druk 30 Pa
Vermogen compressormotor 3.75 kW
Warmtewisselaarrib Blue fin
Netto-afmetingen Hoogte 1334 mm
Breedte 970 mm
Diepte 370 mm
Nettogewicht 117 kg
Koudemiddel Type R410A
Aardopwarmingsvermogen 2088
Vulling 4.8 kg (10 CO2eq–T)
Diameter van leidingaansluiting Vloeistof φ9.52 mm
Gas φ15.88 mm
Totale leidinglengte 180 m
Max. hoogteverschil
(Buitendeel: Boven/onder)		 50 / 40 m
Bedrijfsbereik Koeling -5 naar 46 °CDB
Verwarming -20 naar 21 °CDB
Scroll
Opmerking:
Specificaties zijn gebaseerd op de volgende omstandigheden.
Koeling:
Binnentemperatuur van 27 °CDB/19 °CNB, en buitentemperatuur van 35 °CDB/24 °CNB
Verwarming:
Binnentemperatuur van 20 °CDB/15 °CNB, en buitentemperatuur van 7 °CDB/6 °CNB
Leidinglengte:
7,5 m; hoogteverschil tussen buitendeel en binnendeel: 0 m. De beveiligingsfunctie wordt mogelijk ingeschakeld wanneer het systeem buiten het bedrijfsbereik wordt gebruikt.

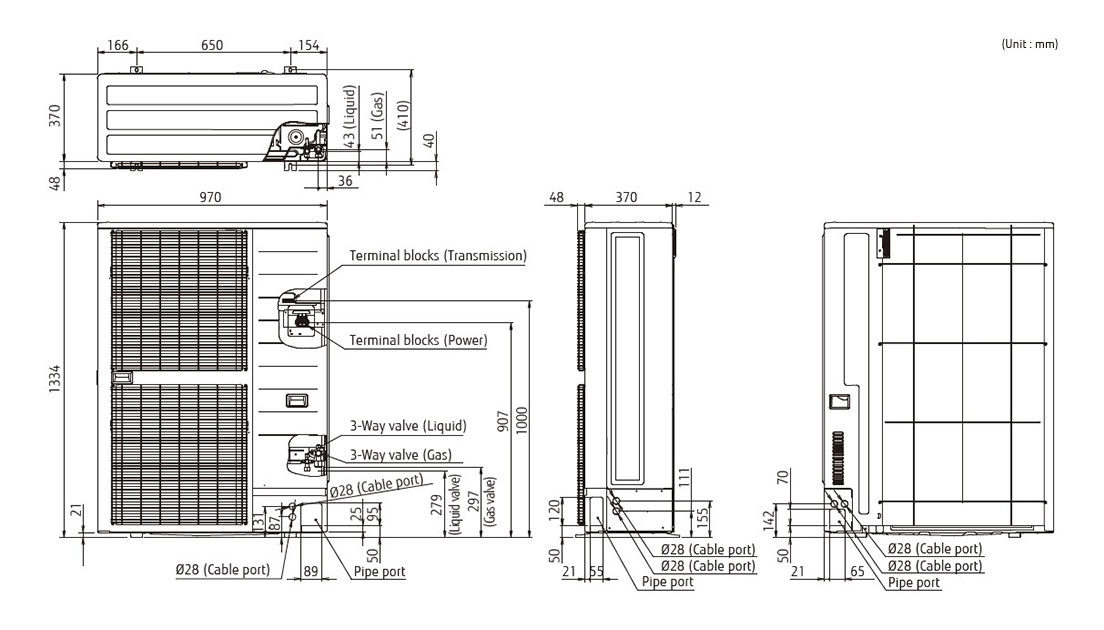

Afmetingen

Buitendeel : AJY040LBLDH

Buitendeel
