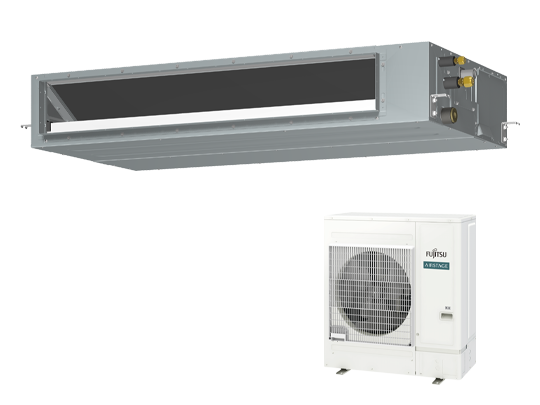

Kanalgerät für mittleren statischen Druck Hohe Effizienz & Komfort ARXH54KMTAP  [3Phase]

Inneneinheit :
ARXH54KMTAP
Außeneinheit :
AOEG54KRTA
Download :
Kataloge

Eigenschaften

  • Flaches & kompaktes Design
  • Hohe Energieeinsparung
  • Einfache Wartung
  • Betrieb bei niedrigen Umgebungstemperaturen

Funktionssymbole

Leiser Betrieb Reduziert den Geräuschpegel einer Außeneinheit. Auto changeover: Die Einheit schaltet automatisch zwischen Heiz- und Kühlmodus um, je nach Temperatureinstellung und Raumtemperatur. Automatische Ventilatordrehzahl Ein Mikrocomputer passt den Luftstrom automatisch an Veränderungen der Raumtemperatur an. Auto-Einschalten Bei einem vorübergehenden Stromausfall startet die Klimaanlage automatisch wieder im zuvor eingestellten Betriebsmodus, sobald die Stromversorgung wiederhergestellt wird. Blue Fin Kondensatpumpe als Standard Automatische Luftstromanpassung Erkennt automatisch den erforderlichen Luftstrom für die jeweilige Anwendung und stellt das Volumen entsprechend ein. Externer EIN/AUS-Eingang Spezialkühlung: Spezialkühlung“ ist eine Funktion, die den Betrieb der „Multisystemsteuerung“ unterstützt. Frischluftzufuhr: Frischluft kann über einen Ventilator, der an eine externe Steuereinheit angeschlossen ist, angesaugt werden. Anschließbarer Frischluftkanal Außenluft kann durch Anbringen eines vor Ort gekauften Kanals am Lufteintrittsstutzen und ein optionales Teil zugeführt werden.

Leistung

Kühlen   13.4 kW
Heizen   15.5 kW

Spezifikationen

Stromquelle Phase 3-phasig 3N
Spannung 400 V
Frequenz 50 Hz
Leistung Kühlen 13.4 (4.5 - 14.5) kW
Heizen 15.5 (4.7 - 16.5) kW
Eingangsleistung Kühlen 4.620 kW
Heizen 4.650 kW
EER Kühlen 2.90 W/W
COP Heizen 3.33 W/W
Max. Betriebsstromstärke Kühlen 14.00 A
Heizen 14.00 A
Feuchtigkeitsabfuhr 5.00 l/h
Schalldruckpegel*2 Inneneinheit (Kühlen) Hoch 40 dB(A)
Mittel 36 dB(A)
Niedrig 32 dB(A)
Leise 29 dB(A)
Inneneinheit (Heizen) Hoch 40 dB(A)
Mittel 36 dB(A)
Niedrig 32 dB(A)
Leise 29 dB(A)
Schalldruckpegel*2 Außeneinheit (Kühlen) Hoch 57 dB(A)
Außeneinheit (Heizen) Hoch 59 dB(A)
Schallleistungspegel Inneneinheit (Kühlen) Hoch 67 dB(A)
Inneneinheit (Heizen) Hoch 67 dB(A)
Außeneinheit (Kühlen) Hoch 73 dB(A)
Außeneinheit (Heizen) Hoch 73 dB(A)
Luftdurchsatz Inneneinheit (Kühlen) Hoch 2160 m³/h
Außeneinheit (Kühlen) Hoch 4450 m³/h
Statischer Druckbereich (serienmäßig) 30 - 150 (60) Pa
Netto Abmessungen
Inneneinheit		 Höhe 240 mm
Breite 1400 mm
Tiefe 700 mm
Netto Abmessungen
Außeneinheit		 Höhe 998 mm
Breite 940 mm
Tiefe 320 mm
Nettogewicht Inneneinheit 42.0 kg
Außeneinheit 67.0 kg
Verbindungsrohrdurchmesser Flüssig φ9.52 mm
Gas φ15.88 mm
Durchmesser des Kondensatschlauchs φ25(I.D.), φ32(O.D.) mm
Max. Rohrlänge (Vorgefüllt) 50.0 (30.0) m
Max. Höhenunterschied 30 m
Betriebsbereich Kühlen -15 bis 46 °C DB
Heizen -15 bis 24 °C DB
Kältemittel Typ R32
Treibhauspotenzial 675
Füllmenge 2700 g (1.823 CO2eq–T)
Scroll

Abmessungen

Inneneinheit : ARXH54KMTAP
